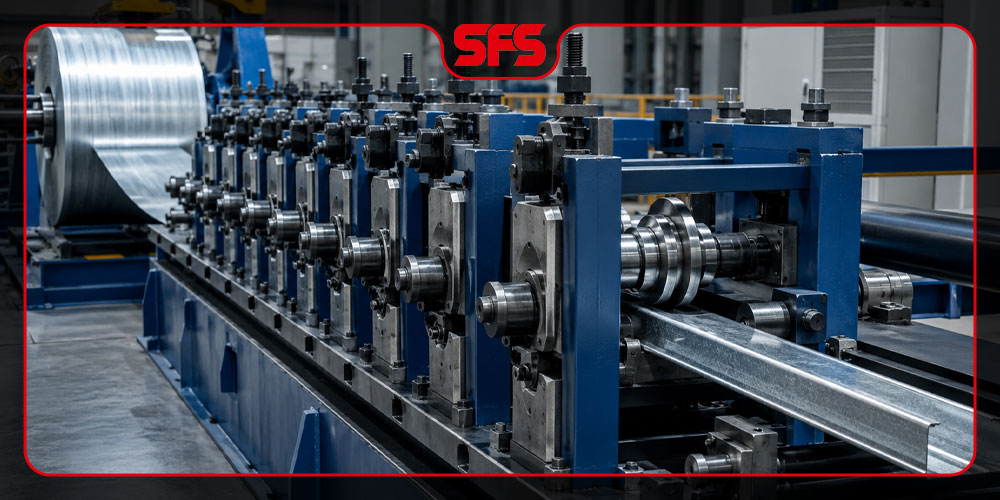

رول فرمینگ سفارشی زمانی ارزشمند است که یک مقطع با طول زیاد و سطح مقطع ثابت، در تعداد قابل توجه و با کیفیت تکرارپذیر نیاز دارید. ورق در چند ایستگاه متوالی بهتدریج خم میشود تا به شکل نهایی برسد. برخلاف پرسکاری تکمرحلهای، موفقیت این فرآیند به طراحی توالی فرمدهی، کنترل نوار ورودی و ثبات تنظیمات خط وابسته است.
برای گرفتن قیمت واقعی، ارسال یک تصویر کلی از مقطع کافی نیست. تولیدکننده باید جنس و ضخامت ورق، ابعاد و تلرانسها، شعاعها، طول، پانچ، کیفیت سطح، تیراژ و معیار پذیرش را بداند. این اطلاعات مشخص میکنند مقطع قابل رول فرم است، چه ابزار و ایستگاههایی میخواهد و هزینه راهاندازی در چه تیراژی توجیه دارد.
چه مقاطعی برای رول فرمینگ مناسباند؟
مقاطع باز یا بسته با شکل ثابت در طول، مانند پروفیل C و Z، آبرو، ریل، چهارچوب و قطعات زیرسازی از کاربردهای رایج هستند. مزیت اصلی در تولید پیوسته، سرعت، امکان برش طولهای مختلف و تکرارپذیری است. مقاطع دارای تغییر شکل در طول، کشش بسیار موضعی، شعاع نامتناسب با ضخامت یا تیراژ بسیار محدود ممکن است به فرآیند دیگری نیاز داشته باشند.
امکانسنجی باید به رفتار ماده نیز توجه کند. فولاد پرمقاومت، ورق پوششدار، سطح حساس یا تغییر زیاد ضخامت میتواند تعداد ایستگاهها، برگشت فنری، سایش ابزار و روش روغنکاری را تغییر دهد.
بسته اطلاعات فنی برای استعلام
- نقشه مقطع با ابعاد کامل، شعاع خم، زاویهها، ضخامت و مشخصکردن سطوح بحرانی
- گرید و استاندارد ورق، بازه خواص مکانیکی، نوع سطح و پوشش اولیه
- تلرانس ابعاد، زاویه، طول، تاب، پیچش، کمانش موضعی و کیفیت لبه
- طول یا جدول طولهای برش، تعداد هر طول و نیاز به برش در حال حرکت
- نقشه سوراخکاری، شیار یا برجستگی با مبنای مختصات و جهت قطعه
- کیفیت ظاهری، محدودیت خراش، محل مجاز مارکگذاری و فیلم محافظ در صورت نیاز
- حجم سالانه، اندازه هر بچ، برنامه تحویل و پیشبینی تغییرات محصول
- روش اندازهگیری و معیار پذیرش، نمونه مرجع و مدارک کنترل کیفیت موردنیاز
PDF کنترلشده را بهعنوان سند قراردادی ارسال کنید و در کنار آن فایل CAD مانند DXF یا STEP بدهید. شماره ویرایش هر دو فایل باید یکسان و تغییرات پس از تأیید قابل ردیابی باشند.
طراحی ابزار و توالی فرمدهی
طراح ابزار شکل نهایی را به مجموعهای از مراحل تدریجی تبدیل میکند که به آن Flower Pattern گفته میشود. هدف، توزیع کرنش و جلوگیری از موج لبه، پیچش، ترک یا تغییر ناخواسته ابعاد است. تعداد ایستگاهها با پیچیدگی مقطع، ضخامت، خواص ماده و سرعت خط ارتباط دارد؛ کمکردن بیش از حد مراحل میتواند کیفیت را قربانی کند.
در مقاطع نامتقارن، نیروها ممکن است قطعه را به یک سمت بکشند یا باعث پیچش شوند. راهنمای ورودی، موقعیت غلتکها، جبران برگشت فنری و ابزار صافکاری خروجی بخشی از راهحل هستند. اگر پانچ پیش از فرمدهی انجام شود، تغییر مکان هندسی آن در مسیر خمکاری نیز باید جبران شود.
تلرانسها را هوشمندانه تعریف کنید
تلرانس بسیار باز میتواند مونتاژ را مختل کند و تلرانس غیرضروریِ بسیار بسته، هزینه ابزار، کنترل و ضایعات را بالا میبرد. ابتدا مشخص کنید کدام ویژگی عملکردی است: فاصله سوراخها، عرض نشیمن، ارتفاع اتصال، زاویه بال یا راستای طولی. سپس تلرانسهای سخت را فقط به همین ویژگیها اختصاص دهید.
روش اندازهگیری باید روشن باشد. اندازه پروفیل در چه فاصلهای از سر شاخه و روی چه فیکسچری کنترل میشود؟ تاب و پیچش در چه طول مرجعی سنجیده میشوند؟ قطعه بلافاصله پس از تولید اندازهگیری میشود یا پس از رسیدن به دمای محیط؟ پاسخ این پرسشها از اختلاف تفسیری جلوگیری میکند.
تیراژ اقتصادی چگونه شکل میگیرد؟
رول فرمینگ هزینه ثابت طراحی و ساخت ابزار، تنظیم خط و تأیید نمونه دارد. با افزایش تعداد قطعات، این هزینه روی واحدهای بیشتری تقسیم میشود. اما یک عدد عمومی بهعنوان حداقل سفارش وجود ندارد؛ پیچیدگی ابزار، تعداد تیپ، سرعت، ماده، زمان تعویض و احتمال سفارش تکراری تعیینکنندهاند.
برای تیراژ کم، ممکن است پرس برک یا ساخت ترکیبی اقتصادیتر باشد. برای مصرف مستمر، ابزار اختصاصی میتواند هزینه واحد، زمان چرخه و تغییرات ابعادی را کاهش دهد. بهتر است در استعلام، مصرف سالانه و اندازه بچ را جدا اعلام کنید تا پیشنهاد فقط بر اولین سفارش کوچک بنا نشود.
مراحل پیشنهادی از استعلام تا تولید
- بررسی محرمانگی و تبادل نقشه و الزامات محصول
- امکانسنجی فرآیند، ورق ورودی، پانچ، برش و عملیات تکمیلی
- پیشنهاد فنی شامل فرضها، دامنه ابزار، زمان و قیمت
- بازبینی طراحی برای ساخت و اصلاح موارد پرهزینه یا مبهم با تأیید مشتری
- طراحی و ساخت ابزار و تعریف برنامه کنترل کیفیت
- تولید نمونه اولیه و گزارش First Article
- مونتاژ آزمایشی، تأیید کتبی نمونه و قفلکردن نسخه نقشه
- تولید انبوه، کنترل دورهای، ردیابی بچ و بستهبندی
کنترل کیفیت در خط رول فرمینگ
- کنترل گواهی، ضخامت، عرض نوار و کیفیت لبه ورق ورودی
- بازرسی قطعه اول پس از هر تنظیم، تعویض کلاف یا تغییر بچ
- استفاده از گیج یا فیکسچر برای ویژگیهای پرتکرار و بحرانی
- اندازهگیری طول، زاویه، مقطع، پانچ، تاب و پیچش طبق فرکانس مصوب
- ثبت تنظیمات کلیدی خط و ردیابی کلاف به بسته محصول
- کنترل پلیسه، ترک خم، موج لبه، خراش و آسیب پوشش
عیوب رایج و علت های احتمالی
- موج لبه: توزیع نامناسب کرنش، تنظیم غلتک یا ویژگی ورق
- پیچش: نامتقارنبودن مقطع، هدایت نادرست یا اختلاف نیرو در دو سمت
- کمانش طولی: تنش پسماند، صافکاری ناکافی یا برش نامناسب
- ترک در خم: شعاع کم، ماده نامناسب، جهت نورد یا لبه آسیبدیده
- جابجایی پانچ: مبنای اشتباه، لغزش نوار یا جبراننشدن فرمدهی
- خراش سطح: تماس ابزار، آلودگی، پلیسه یا مدیریت نامناسب قطعه خروجی
هنگام مقایسه پیشنهادها چه چیزهایی را ببینیم؟
قیمت ابزار و مالکیت آن، عمر مورد انتظار، هزینه نگهداری، زمان تعویض مقطع، حداقل بچ، نرخ ضایعات، دامنه کنترل، بستهبندی و زمان تحویل را مقایسه کنید. روشن کنید ابزار پس از پرداخت متعلق به چه کسی است و در صورت توقف همکاری چگونه نگهداری یا تحویل میشود.
شاهین فلز سپاهان سفارش تولید اجرتی پروفیل به روش رول فرمینگ ورق را میپذیرد و خدمات نواربری ورق نیز در کارخانه ارائه میشود. برای قیمت دقیق، ارزیابی همزمان مقطع، نوار ورودی، تیراژ و عملیات جانبی ضروری است.
پرسش های متداول
آیا هر مقطع سفارشی را میتوان رول فرم کرد؟
خیر. شکل، شعاعها، ضخامت، ماده، کیفیت موردنیاز و تیراژ باید امکانسنجی شوند. گاهی اصلاح جزئی نقشه یا انتخاب فرآیند دیگر منطقیتر است.
حداقل تیراژ اقتصادی چقدر است؟
عدد ثابتی ندارد. هزینه ابزار و تنظیم، پیچیدگی مقطع، مصرف سالانه و امکان سفارش تکراری باید بررسی شوند.
آیا میتوان از چند ضخامت با یک ابزار استفاده کرد؟
گاهی بازه محدودی ممکن است، اما تغییر ضخامت بر شعاع، برگشت فنری و ابعاد اثر دارد. هر ضخامت باید در دامنه طراحی ابزار و نمونهگیری تأیید شود.
چرا نمونه اولیه ضروری است؟
نمونه نشان میدهد قطعه واقعی با نقشه، مونتاژ و معیار ظاهری سازگار است و قبل از تکرار خطا در تیراژ، امکان اصلاح فراهم میشود.
