کلمپ پنل خورشیدی

کلمپ پنل خورشیدی یکی از مهم‌ ترین قطعات نصب سیستم‌ های انرژی خورشیدی است که وظیفه تثبیت محکم و ایمن پنل‌ های فتوولتائیک روی سازه‌ های نگهدارنده را بر عهده دارد. این قطعات کوچک اما حیاتی، نقش کلیدی در حفظ پایداری و عملکرد بلندمدت نیروگاه‌ های خورشیدی ایفا می‌ کنند.

ویژگی‌ های کلیدی

✓ تثبیت محکم پنل‌ ها روی ریل‌ های آلومینیومی

✓ مقاومت بالا در برابر شرایط جوی سخت

✓ نصب آسان و سریع بدون نیاز به ابزار پیچیده

✓ عمر مفید بالای 25 سال

✓ طراحی بهینه برای انواع ضخامت فریم پنل ‌ها

این محصول برای پروژه‌ های خانگی، تجاری و صنعتی مناسب بوده و با رعایت استانداردهای بین‌المللی کیفیت تولید می‌ شود. انتخاب کلمپ مناسب، اولین قدم برای ایجاد یک سیستم خورشیدی پایدار و مقرون به صرفه است.

کلمپ های تولیدی شاهین فلز سپاهان شامل محصولات داخل کادر است.

کلمپ پنل خورشیدی چیست؟

کلمپ پنل خورشیدی قطعه‌ ای فلزی و تخصصی است که برای اتصال و تثبیت پنل‌ های خورشیدی به ریل‌ های نگهدارنده استفاده می‌ شود. این قطعات با گرفتن لبه فریم آلومینیومی پنل‌ ها، آن‌ ها را به صورت محکم و ایمن در جایگاه خود نگه می ‌دارند. طراحی دقیق کلمپ ‌ها به گونه‌ ای است که هیچ آسیبی به سطح پنل یا فریم آن وارد نکند.

اهمیت کلمپ در سیستم نیروگاه خورشیدی

کلمپ‌ های پنل خورشیدی از اجزای بحرانی هر سیستم انرژی خورشیدی محسوب می‌شوند زیرا:

ایمنی سازه : تثبیت محکم پنل‌ ها در برابر نیروهای باد، زلزله و بارهای برفی را تضمین می‌ کنند. بدون بست های مناسب، پنل‌ ها ممکن است در شرایط جوی شدید از جای خود جابجا شوند.

حفاظت از سرمایه‌گذاری : با جلوگیری از لغزش، سقوط یا آسیب، از سرمایه‌گذاری شما محافظت می‌ کنند.

عملکرد بهینه: موقعیت صحیح پنل‌ ها را حفظ کرده و از کاهش راندمان تولید برق جلوگیری می‌ کنند.

طول عمر سیستم : با کاهش تنش‌ های مکانیکی وارد بر پنل‌ ها، عمر مفید کل سیستم را افزایش می‌ دهند.

مزایای استفاده از کلمپ‌ های با کیفیت

نصب سریع : طراحی ارگونومیک امکان نصب آسان و سریع را فراهم می‌ کند و زمان اجرا پروژه را کاهش می‌ دهد.

مقاومت بالا : ساخته شده از مواد مقاوم در برابر خورندگی، اشعه UV و تغییرات دمایی شدید.

انطباق گسترده : قابلیت استفاده با انواع مختلف پنل‌ ها و ضخامت‌ های مختلف فریم (معمولاً 30-50 میلی‌ متر).

صرفه اقتصادی : با توجه به عمر طولانی و عدم نیاز به تعمیر و نگهداری، هزینه کلی پروژه را کاهش می‌ دهند.

بست پنل خورشیدی به عنوان پل ارتباطی بین پنل‌ های گران‌ قیمت و سازه نگهدارنده، نقش حیاتی در موفقیت هر پروژه انرژی خورشیدی ایفا می‌ کنند.

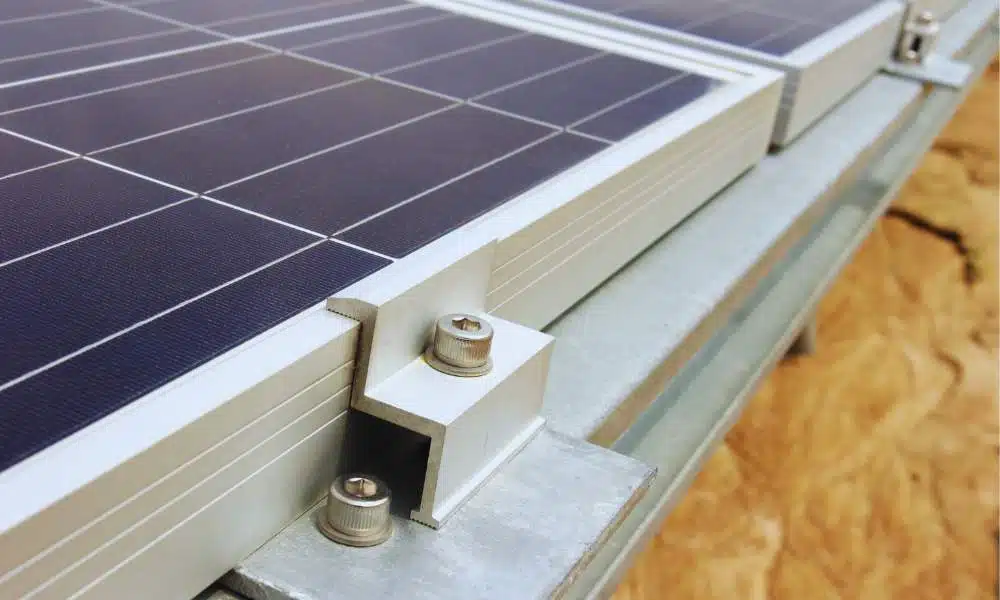

کلمپ انتهایی (End Clamp)

کلمپ انتهایی در دو انتهای هر ردیف پنل‌ ها نصب می‌ شود و مسئولیت نگه‌ داری پنل‌ های اول و آخر را دارد. این نوع کلمپ دارای طراحی قوی‌ تری است تا بتواند فشار بیشتری را تحمل کند و از سطح تماس بیشتری با فریم پنل برخوردار است. یکی از ویژگی‌ های بارز این کلمپ، وجود سیستم قفل اضافی برای جلوگیری از لغزش و قابلیت تنظیم ارتفاع برای تراز کردن پنل‌ ها است. کاربرد اصلی این کلمپ در انتهای ردیف‌ ها، مناطق پرباد و پروژه‌ های با تعداد پنل زیاد در هر ردیف است.

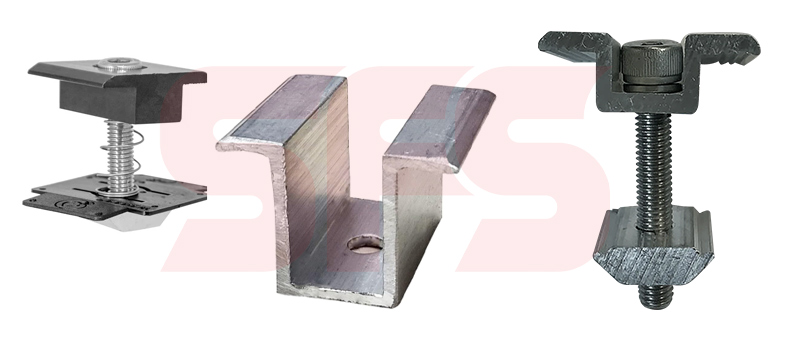

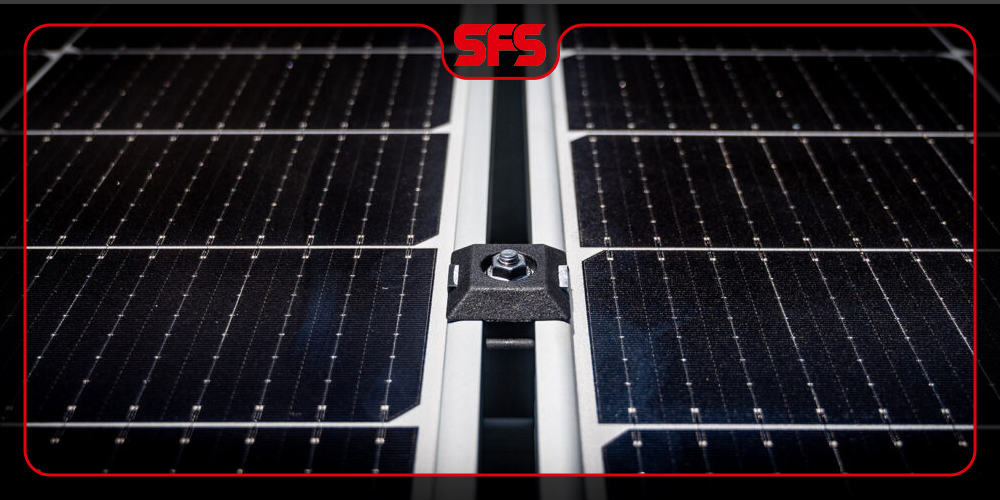

کلمپ میانی (Mid Clamp)

کلمپ میانی بین دو پنل مجاور قرار می‌ گیرد و هر دو را همزمان نگه می‌ دارد. این کلمپ دارای طراحی دوطرفه و ضخامت کمتری است که باعث صرفه‌ جویی در فضا می‌ شود. سازگاری با فاصله استاندارد بین پنل‌ ها که معمولاً 5 تا 10 میلی‌متر است، از دیگر مشخصات این نوع محسوب می‌شود.

مزایای عمده کلمپ میانی شامل صرفه‌ جویی در تعداد قطعات مورد نیاز، کاهش وزن کلی سازه، نصب سریع‌ تر و آسان‌ تر، و توزیع یکنواخت نیرو بر روی ریل است.

کلمپ گراندینگ یا زمینی (Grounding Clamp)

کلمپ گراندینگ علاوه بر تثبیت پنل، وظیفه اتصال الکتریکی و ارت کردن سیستم را نیز انجام می‌دهد. این نوع کلمپ اتصال الکتریکی مستقیمی بین فریم پنل و ریل برقرار می‌ کند و نیاز به سیم ارت اضافی را حذف می‌ نماید.

کاهش مقاومت الکتریکی سیستم و عملکرد دوگانه (مکانیکی و الکتریکی) از قابلیت‌ های ویژه این بست زمینی است. استانداردهای ایمنی این محصول شامل مطابقت با استانداردهای IEC و UL، مقاومت در برابر خورندگی الکتروشیمیایی و قابلیت تحمل جریان‌ های رعد و برق است.

کلمپ‌ های تخصصی

برای شرایط خاص و پروژه‌ های پیچیده، انواع کلمپ‌ های تخصصی نیز تولید می‌ شوند. کلمپ تنظیمی دارای قابلیت تنظیم ارتفاع و زاویه است و مناسب برای سطوح نامنظم و پروژه‌ های بازسازی محسوب می‌ شود. بست ضد لرزش مجهز به پد لاستیکی میرا کننده برای مناطق زلزله‌ خیز مناسب بوده و باعث کاهش صدا و ارتعاش می‌ شود.

همچنین نوع مخصوص فریم نازک، طراحی ویژه‌ ای برای پنل‌ های با فریم 30 میلی‌ متری دارد که فشار کمتری وارد می‌ کند و از خمیدگی فریم‌ های نازک جلوگیری می‌ کند.

کلمپ ضد سرقت نیز مجهز به سیستم قفل امنیتی است که نیاز به ابزار خاص برای باز کردن دارد و برای پروژه‌های در معرض خطر سرقت مناسب است.

ویژگی‌ های فنی بست استراکچر پنل خورشیدی

درک دقیق مشخصات فنی بست پنل خورشیدی برای انتخاب محصول مناسب و اطمینان از عملکرد بهینه سیستم ضروری است. در ادامه ویژگی‌ های کلیدی این قطعات بررسی می‌ شود.

جنس مواد و ساختار

آلومینیوم آلیاژی (سری 6000)

آلیاژ 6005-T6 یا 6061-T6 با مقاومت بالا
مقاومت عالی در برابر خورندگی طبیعی
وزن سبک (حدود 50-150 گرم بسته به نوع)
قابلیت بازیافت 100 درصد
ضریب انبساط حرارتی مناسب (-40 تا +85 درجه سانتیگراد)

استیل ضد زنگ (گرید 304/316)

استفاده در قطعات پیچ و مهره
مقاومت بالا در برابر خورندگی شیمیایی
استحکام مکانیکی بیشتر از آلومینیوم
مناسب برای مناطق ساحلی و صنعتی

پوشش‌ های محافظ

آنودایز طبیعی یا رنگی (ضخامت 15-25 میکرون)
پوشش ضدخوردگی زینک فلیک
پوشش پودری الکترواستاتیک
مقاومت در برابر اشعه UV بیش از 25 سال

مقاومت در برابر شرایط جوی

مقاومت حرارتی

محدوده دمایی کاری: -40°C تا +85°C
تحمل چرخه‌ های انجماد و ذوب
ضریب انبساط کنترل شده
عدم تغییر شکل در دماهای بالا

مقاومت در برابر رطوبت

درجه حفاظت IP65 یا بالاتر
ضد آب و ضد غبار
طراحی خودتخلیه برای جلوگیری از تجمع آب
مهر و موم‌ های EPDM مقاوم در برابر اشعه UV

مقاومت باد و بار مکانیکی

تحمل سرعت باد تا 200 کیلومتر بر ساعت
مقاومت در برابر بار برف تا 5400 Pa
آزمون خستگی 2 میلیون چرخه
ضریب اطمینان مکانیکی بالای 2.5

ابعاد و اندازه‌ ها

ابعاد استاندارد کلمپ انتهایی

طول: 85-120 میلی‌ متر
عرض: 35-45 میلی‌ متر
ارتفاع: 25-40 میلی‌ متر
ضخامت قابل تنظیم: 30-50 میلی‌ متر

ابعاد کلمپ میانی

طول: 65-95 میلی‌ متر
عرض: 35-45 میلی‌ متر
ارتفاع: 20-35 میلی‌ متر
فاصله بین پنل‌ ها: 5-15 میلی‌ متر

مشخصات پیچ و اتصالات

پیچ اصلی: M10 x 25mm (استیل ضد زنگ A4)
پیچ تنظیم: M8 x 20mm
گشتاور سفت‌ کردن: 15-20 Nm
واشر فنری و صاف همراه

ظرفیت تحمل وزن

بار مجاز کششی

کلمپ انتهایی: 3000-4500 نیوتن
بست میانی: 2500-3500 نیوتن
کلمپ زمینی: 3000-4000 نیوتن
ضریب اطمینان: 2.5 برابر بار کاری

توزیع بار

فشار یکنواخت روی فریم پنل
جلوگیری از تمرکز تنش در نقاط خاص
قابلیت تحمل بارهای دینامیکی (باد و زلزله)

آزمون‌ های مقاومت

کشش استاتیکی طبق استاندارد EN 1991-1-4
آزمون خستگی چرخه‌ ای
تست شوک حرارتی
آزمون مقاومت در برابر خورندگی (نمک اسپری 2000 ساعت)

این مشخصات فنی تضمین می‌ کند که کلمپ‌ های استراکچر پنل خورشیدی در طول 25 سال عمر مفید سیستم، عملکرد قابل اعتماد و بدون نیاز به تعمیر داشته باشند.

کاربردها و مزایای کلمپ خورشیدی

کلمپ‌ های استراکچر پنل خورشیدی در طیف گسترده‌ ای از پروژه‌ ها و کاربردهای مختلف استفاده می‌ شوند و نقش کلیدی در موفقیت سیستم‌ های انرژی خورشیدی ایفا می‌ کنند. درک صحیح از قابلیت‌ ها و مزایای این قطعات، به انتخاب بهتر و استفاده بهینه از آن‌ ها کمک شایانی می‌کند.

کاربردهای اصلی

نصب پنل‌ های خورشیدی بر روی سقف

سقف‌ های شیبدار به عنوان محبوب‌ ترین محل نصب پنل‌ های خورشیدی، نیازمند کلمپ‌ هایی هستند که بتوانند با انواع مختلف پوشش سقف سازگار باشند. این کلمپ‌ ها قابلیت‌ های متنوعی ارائه می‌ دهند:

اتصال مستحکم پنل‌ ها به ریل‌ های نصب شده روی کاور یا قرمز
سازگاری کامل با انواع پوشش سقف از جمله سفال، ورق فلزی و شینگل
قابلیت تنظیم زاویه برای بهینه‌ سازی دریافت نور خورشید
ضمانت جلوگیری از نشت آب به داخل ساختمان

سقف‌ های تخت نیز کاربرد گسترده‌ ای در پروژه‌ های تجاری و صنعتی دارند. کلمپ‌ های مورد استفاده در این نوع سقف‌ ها دارای ویژگی‌ های خاصی هستند:

نصب ایمن بر روی بالاست‌ های بتنی یا سازه‌ های فلزی
مقاومت فوق‌ العاده در برابر نیروهای ناشی از باد
فراهم کردن امکان تمیزکاری و نگهداری آسان پنل‌ ها
بهینه‌ سازی حداکثری فضای اشغالی روی سقف

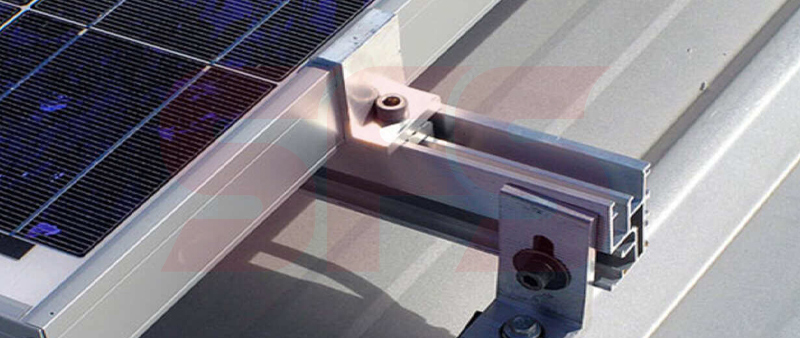

تثبیت روی ریل‌ های آلومینیومی

کلمپ‌ های مدرن با ریل‌ های آلومینیومی استاندارد سازگاری کاملی دارند و یکی از محبوب‌ ترین روش‌ های نصب پنل‌ های خورشیدی محسوب می‌ شوند. این بست ها با ریل‌ های مختلف از جمله ابعاد 40×40 و 35×35 میلی‌ متری کاملاً سازگار هستند و اتصال مستحکمی بدون نیاز به جوشکاری یا تغییرات ساختاری ایجاد می‌ کنند. یکی از مزایای برجسته این روش، قابلیت نصب و جابجایی بدون ایجاد آسیب به ریل است که انعطاف‌ پذیری لازم برای تغییرات آینده را فراهم می‌ نماید.

ریل‌ های تخصصی نیز کاربردهای پیشرفته‌ تری دارند که در پروژه‌ های پیچیده استفاده می‌ شوند. این ریل‌ ها شامل انواع تک قطبی و دوقطبی برای طرح‌ های مختلف هستند و با سیستم‌ های ترکر(tracker) خورشیدی پیشرفته سازگاری کامل دارند. همچنین قابلیت تنظیم دقیق موقعیت پنل‌ ها برای بهینه‌ سازی بازده و امکان اتصال به سیستم‌ های مانیتورینگ و کنترل از راه دور از دیگر ویژگی‌ های این نوع ریل‌ ها محسوب می‌ شود.

مقاومت در برابر نیروهای طبیعی

یکی از مهم‌ ترین کاربردهای کلمپ‌ های پنل خورشیدی، مقاومت در برابر عوامل طبیعی است. مقاومت در برابر باد شامل موارد زیر است:

تحمل فشار باد تا 200 کیلومتر بر ساعت در شرایط طوفانی
طراحی آیرودینامیک برای کاهش حداکثری درگ
جلوگیری موثر از بلند شدن پنل‌ ها در طوفان‌ های شدید
توزیع مناسب نیرو بر روی کل سازه نگهدارنده

تحمل بار برف نیز از قابلیت‌ های مهم این کلمپ‌ هاست:

ظرفیت تحمل وزن برف تا 5400 پاسکال
جلوگیری از خمیدگی و شکست پنل‌ ها تحت فشار برف
حفظ زاویه بهینه پنل در شرایط برفی سخت
تخلیه خودکار آب حاصل از ذوب برف

مزایای کلیدی

سهولت نصب و نگهداری

نصب سریع یکی از برجسته‌ ترین مزایای کلمپ‌ های مدرن محسوب می‌شود. این مزیت شامل موارد متعددی است:

کاهش زمان نصب هر کلمپ به کمتر از 2 دقیقه
عدم نیاز به ابزارهای پیچیده و گران‌ قیمت
قابلیت نصب توسط یک نفر بدون نیاز به کمک
کاهش چشمگیر 40 درصدی در زمان کلی اجرای پروژه

نگهداری آسان نیز از مزایای قابل توجه این محصولات است که شامل:

عدم نیاز به تعمیر و نگهداری دوره‌ ای پیچیده
قابلیت بازرسی بصری ساده و سریع توسط اپراتور
تعویض آسان و سریع در صورت بروز نیاز
دسترسی آسان برای تمیزکاری و نگهداری پنل‌ ها

عمر طولانی و دوام استثنایی

کلمپ‌ های پنل خورشیدی برای مقاومت 25 ساله طراحی شده‌ اند.

عمر مفید همزمان و هماهنگ با پنل‌ های خورشیدی
حفظ کامل استحکام مکانیکی در طول زمان طولانی
مقاومت فوق‌ العاده در برابر خوردگی و اکسیداسیون
ثبات ابعادی در تغییرات شدید دمایی

این محصولات تست‌ های استقامت سختگیرانه‌ ای را پشت سر گذاشته‌ اند.

آزمون 2 میلیون چرخه بار دینامیکی
تست خوردگی 2000 ساعت نمک اسپری
آزمون 200 چرخه شوک حرارتی
بررسی جامع عملکرد در شرایط بحرانی

مزایای اقتصادی

صرفه‌ جویی در هزینه یکی از مهم‌ ترین عوامل تصمیم‌ گیری در انتخاب کلمپ‌ های با کیفیت است.

کاهش قابل توجه هزینه نیروی کار بدلیل نصب سریع
عدم نیاز به تعمیرات دوره‌ ای پرهزینه
جلوگیری از هزینه‌ های سنگین تعویض زود هنگام
کاهش چشمگیر بیمه و ریسک پروژه

بازگشت سرمایه نیز از مزایای اقتصادی مهم این محصولات است.

افزایش کارایی کلی سیستم خورشیدی
کاهش هزینه‌ های عملیاتی طولانی‌ مدت
حفظ ارزش اموال و تجهیزات در طول زمان
جلوگیری از خسارات مالی ناشی از عوامل جوی

مزایای زیست‌ محیطی

کلمپ‌ های استراکچر پنل خورشیدی از نظر زیست‌ محیطی نقش بسیار مهم و مثبتی در حفظ طبیعت ایفا می‌ کنند. این محصولات به طور کامل از مواد قابل بازیافت ساخته شده‌ اند که در پایان عمر مفید خود می‌ توانند دوباره در چرخه تولید قرار گیرند و هیچ‌ گونه آلودگی محیطی ایجاد نکنند.

در طول عمر طولانی خود، این بست ها هیچ‌ گونه ماده مضر یا آلاینده‌ ای منتشر نمی‌ کنند و به طور قابل توجهی به کاهش ضایعات ساختمانی کمک می‌ نمایند.

از جنبه سازگاری با طبیعت، بست های پنل خورشیدی هیچ‌ گونه آلودگی در خاک و آب‌ های زیرزمینی ایجاد نکرده و در حفظ زیبایی طبیعی محیط اطراف نقش مثبتی دارند.

این محصولات به گونه‌ ای طراحی شده‌ اند که اثرات بصری منفی بر چشم‌ انداز را به حداقل برسانند و با معماری محلی و بومی انطباق مناسبی داشته باشند. در نهایت، با حمایت از توسعه انرژی‌های تجدیدپذیر، به کاهش انتشار گازهای گلخانه‌ ای و مبارزه با تغییرات اقلیمی کمک شایانی می‌ کنند.

جدول مشخصات فنی کلمپ استراکچر پنل خورشیدی

جداول زیر مشخصات دقیق انواع مختلف کلمپ‌ های خورشیدی را نشان می‌ دهند تا انتخاب مناسب‌ ترین محصول برای پروژه شما آسان‌ تر شود.

جدول مقایسه انواع کلمپ‌ ها

مشخصات	کلمپ انتهایی	کلمپ میانی	کلمپ گراندینگ	کلمپ تنظیمی
کد محصول	EC-40	MC-35	GC-40	AC-40
کاربرد	انتهای ردیف	بین دو پنل	ارت + تثبیت	تنظیم ارتفاع
تعداد پنل	1 عدد	2 عدد	1 عدد	1 عدد
مقاومت کششی	4500 N	3500 N	4000 N	3800 N

ابعاد دقیق کلمپ‌ ها (میلی‌ متر)

کلمپ انتهایی (End Clamp)

مدل	طول	عرض	ارتفاع	وزن (گرم)	ضخامت قابل تنظیم
EC-30	95	40	32	125	25-35
EC-35	105	42	35	145	30-40
EC-40	115	45	38	165	35-45
EC-50	125	48	42	185	40-55

کلمپ میانی (Mid Clamp)

مدل	طول	عرض	ارتفاع	وزن (گرم)	فاصله بین پنل
MC-30	75	40	28	95	5-12
MC-35	85	42	32	115	6-15
MC-40	95	45	35	135	8-18
MC-50	105	48	38	155	10-20

کلمپ گراندینگ (Grounding Clamp)

مدل	طول	عرض	ارتفاع	وزن (گرم)	مقاومت الکتریکی
GC-35	110	45	40	175	< 0.1 Ω
GC-40	120	48	42	195	< 0.08 Ω
GC-45	130	50	45	215	< 0.06 Ω

مشخصات مقاومت مکانیکی

نوع آزمون	کلمپ انتهایی	کلمپ میانی	کلمپ گراندینگ	استاندارد
بار کشش استاتیک	4500 N	3500 N	4000 N	EN 1991-1-4
بار فشار	3800 N	3200 N	3600 N	IEC 61215
مقاومت خستگی	2×10⁶ چرخه	2×10⁶ چرخه	2×10⁶ چرخه	UL 2703
بار باد	200 km/h	180 km/h	195 km/h	AS/NZS 1170
بار برف	5400 Pa	4800 Pa	5200 Pa	EN 1991-1-3

جدول سازگاری با انواع پنل

ضخامت فریم پنل	کلمپ انتهایی	کلمپ میانی	کلمپ گراندینگ	توصیه ویژه
30 mm	EC-30	MC-30	GC-35	مناسب پنل‌ های سبک
35 mm	EC-35	MC-35	GC-35/GC-40	استاندارد صنعت
40 mm	EC-40	MC-40	GC-40	پنل‌ های معمولی
45 mm	EC-50	MC-50	GC-45	پنل‌ های سنگین
50 mm	EC-50	MC-50	GC-45	پنل‌ های صنعتی

مشخصات محیطی و پوشش

ویژگی	مقدار	استاندارد	توضیحات
محدوده دمایی	-40°C تا +85°C	IEC 61730	عملکرد عادی
رطوبت نسبی	0-100%	IEC 60068	بدون تشکیل قطره
درجه حفاظت	IP65	IEC 60529	ضد آب و غبار
مقاومت UV	25 سال	ISO 4892	بدون تغییر رنگ
پوشش آنودایز	15-25 μm	ISO 12373	ضخامت استاندارد
مقاومت نمک	1000 ساعت	ISO 9227	آزمون اسپری نمک

جدول قطعات همراه و اتصالات

قطعه	مواد	اندازه	تعداد	کاربرد
پیچ اصلی	SS 316	M10×25	1	اتصال به ریل
مهره	SS 316	M10	1	قفل کردن
واشر فنری	SS 304	Ø10	1	جلوگیری از شلی
واشر صاف	SS 304	Ø10×20	1	توزیع فشار
پیچ تنظیم	SS 316	M8×20	1	تنظیم ارتفاع
آب‌بندی	EPDM	–	1	نفوذناپذیری

محاسبه تعداد مورد نیاز

تعداد پنل در ردیف	کلمپ انتهایی	کلمپ میانی	مجموع کلمپ
1 پنل	2	0	2
2 پنل	2	1	3
3 پنل	2	2	4
4 پنل	2	3	5
5 پنل	2	4	6
10 پنل	2	9	11

فرمول محاسبه: تعداد کل کلمپ = 2 + (تعداد پنل – 1)

این جداول به شما کمک می‌ کند تا بر اساس مشخصات پروژه، دقیق‌ ترین انتخاب را داشته باشید و محاسبات لازم برای سفارش را انجام دهید.

نحوه نصب و راهنمای استفاده بست استراکچر پنل خورشیدی

نصب صحیح کلمپ‌ های پنل خورشیدی برای اطمینان از ایمنی، دوام و عملکرد بهینه سیستم ضروری است. در ادامه راهنمای کامل نصب ارائه می‌ شود.

آماده‌ سازی قبل از نصب

بررسی اولیه تجهیزات

کنترل تعداد و نوع کلمپ‌ ها با فهرست پروژه
بررسی سلامت ریل‌ ها و عدم خراش یا خمیدگی
اطمینان از تمیزی سطح ریل‌ ها و پنل‌ ها
آماده‌ سازی محل کار و دسترسی ایمن

برای نصب صحیح کلمپ‌ خورشیدی، داشتن ابزار و تجهیزات مناسب ضروری است. آچار بکس یا رینگی با اندازه 17 میلی‌ متر برای محکم کردن پیچ‌ های M10 و آچار آلن 6 میلی‌ متری برای تنظیم پیچ‌ های کمکی از اصلی‌ ترین ابزارهای مورد نیاز محسوب می‌ شوند.

همچنین ترازسنج برای اطمینان از تراز بودن پنل‌ ها و متر برای اندازه‌گیری دقیق فواصل بین آن ها و کلمپ‌ ها الزامی است. در صورت نیاز به سوراخ‌ کاری اضافی ، دریل برقی نیز باید در دسترس باشد.

علاوه بر این، استفاده از تجهیزات ایمنی شامل عینک محافظ و دستکش کار برای جلوگیری از آسیب‌ های احتمالی در حین نصب ضروری است.

مراحل نصب گام به گام

مرحله اول: موقعیت‌ یابی و علامت‌ گذاری

برای شروع نصب، ابتدا باید موقعیت پنل‌ ها را به درستی تعیین کنید. پنل‌ ها را روی ریل‌ها قرار دهید اما هنوز آن‌ها را تثبیت نکنید. فاصله بین پنل‌ ها را بین 8 تا 12 میلی‌متر تنظیم کرده و موقعیت کلمپ‌ ها را با مداد علامت‌ گذاری کنید.

حتماً از تراز بودن تمام پنل‌ ها اطمینان حاصل کنید. در این مرحله نکات مهمی باید رعایت شود که شامل قرار دادن کلمپ انتهایی در فاصله 10 تا 15 سانتی‌ متری از لبه پنل، قرارگیری کلمپ میانی دقیقاً در وسط فاصله بین دو پنل و حفظ فاصله یکسان بین تمام بست ها در یک ردیف می‌ باشد.

مرحله دوم: نصب کلمپ انتهایی

برای نصب کلمپ انتهایی، ابتدا کلمپ را روی ریل در موقعیت علامت‌ گذاری شده قرار دهید. سپس پنل را در محل خود قرار داده و زیر کلمپ هدایت کنید. پیچ M10 را از پایین وارد سوراخ ریل کرده و واشر فنری و سپس مهره را روی پیچ قرار دهید. با دست پیچ را تا حد متوسط سفت کنید. برای تنظیم نهایی، ارتفاع کلمپ را با پیچ تنظیم M8 تعدیل کرده و فشار یکنواخت روی فریم پنل اعمال کنید. در نهایت گشتاور 18 تا 20 نیوتن متر را اعمال کنید.

مرحله سوم: نصب کلمپ میانی

در این مرحله، دو پنل مجاور را در موقعیت نهایی قرار داده و فاصله 8 تا 12 میلی‌متر بین آن‌ ها حفظ کنید. کلمپ میانی را از بالا روی هر دو فریم قرار دهید. برای تثبیت کلمپ، پیچ اصلی را از پایین ریل عبور داده و کلمپ را محکم نگه داشته و مهره را سفت کنید. مهم است که هر دو طرف کلمپ فشار یکسان روی فریم‌ ها داشته باشد. گشتاور 15 تا 18 نیوتن متر برای کلمپ میانی کافی است.

مرحله چهارم: نصب کلمپ زمینی

آخرین مرحله مربوط به اتصال الکتریکی است. ابتدا سطح ریل و فریم پنل را از رنگ و چربی پاک کرده و کلمپ گراندینگ را در موقعیت مناسب قرار دهید. پیچ اتصال ارت را محکم سفت کنید و مقاومت اتصال را با مولتی‌ متر کنترل کنید. مقاومت باید کمتر از 0.1 اهم باشد تا اتصال الکتریکی مناسب برقرار شود.

نکات ایمنی حین نصب

یکی از مهم ترین چالش ها در حین نصب، رعایت ایمنی اشخاص و همچنین تجهیزات است که مواردی را در زیر برای بهبود آن نام می بریم.

ایمنی شخصی

استفاده از تجهیزات ایمنی: عینک، دستکش، کفش ایمنی
کار در ارتفاع: استفاده از کمربند ایمنی و نردبان مناسب
شرایط جوی: اجتناب از کار در باران، برف یا باد شدید
ساعات کاری: ترجیحاً در ساعات خنک روز

ایمنی تجهیزات

حمل احتیاط‌ آمیز: از انداختن یا ضربه زدن به کلمپ‌ ها جلوگیری کنید.
کنترل پیچ‌ها: از سفت‌ کردن بیش از حد که باعث شکستگی فریم شود خودداری نمایید.
محافظت از سطوح: از خراش زدن به پنل‌ ها یا ریل‌ ها بپرهیزید.

ایمنی الکتریکی

قطع برق: قبل از شروع کار، اتصال برق سیستم را قطع کنید.
عدم کار در آفتاب: از کار مستقیم زیر نور خورشید روی پنل‌ ها خودداری نمایید.
ابزار عایقی: استفاده از ابزارهای دارای دسته عایق

نقاط کنترل کیفیت

تراز بودن: تمام پنل‌ ها در یک سطح قرار گیرند.
فشار یکنواخت: کلمپ‌ ها فشار یکسان روی فریم اعمال کنند.
محکمی اتصال: هیچ لرزش یا حرکتی در پنل‌ ها وجود نداشته باشد.
فاصله‌گذاری: فواصل یکسان بین پنل‌ها حفظ شود.

عیب‌ یابی مشکلات رایج

مشکل	علت احتمالی	راه حل
کلمپ شل می‌شود	گشتاور کم، واشر معیوب	سفت‌کردن مجدد، تعویض واشر
فریم خم می‌شود	فشار بیش از حد	کاهش گشتاور، کنترل تراز
صدای جیرجیر	عدم روانکاری، خراش	پاک‌کردن و روانکاری سطوح
عدم اتصال الکتریکی	سطح کثیف، اکسید	پاک‌کردن سطوح، بررسی اتصالات

بازرسی نهایی و تست

چک‌ لیست کنترل نهایی

تمام کلمپ‌ ها با گشتاور مناسب سفت شده‌ اند.
هیچ قطعه‌ ای شل یا افتاده نیست.
پنل‌ ها کاملاً تراز و محکم هستند.
فواصل بین پنل‌ ها یکنواخت است.
اتصالات ارت کنترل شده‌ اند.
محل کار تمیز و مرتب شده است.

آزمون عملکرد

تست لرزش: با دست ملایم پنل‌ ها را تکان دهید.
بررسی صوتی: صدای غیرعادی نباید شنیده شود.
کنترل بصری: هیچ تغییر شکل یا خمیدگی نباید دیده شود.
تست اتصال: مقاومت الکتریکی کلمپ‌ های گراندینگ.

با رعایت این راهنما، نصب کلمپ‌ های پنل خورشیدی با کیفیت و ایمنی بالا انجام خواهد شد و سیستم شما آماده بهره‌ برداری 25 ساله خواهد بود.

شرایط خرید بست استراکچر پنل خورشیدی

برای خرید کلمپ های خورشیدی شرکت دانش بنیان شاهین فلز سپاهان، می توانید با شماره های ۴۵۲۷۳۰۱۰ – 031 الی 14 تماس بگیرید یا از طریق فرم تماس با ما، اطلاعات خود را ارسال نمایید.

در مرحله بعد با دریافت نقشه ها و تعداد، تدوین و امضای قرارداد، سفارش شما در نوبت تولید قرار می گیرد.
