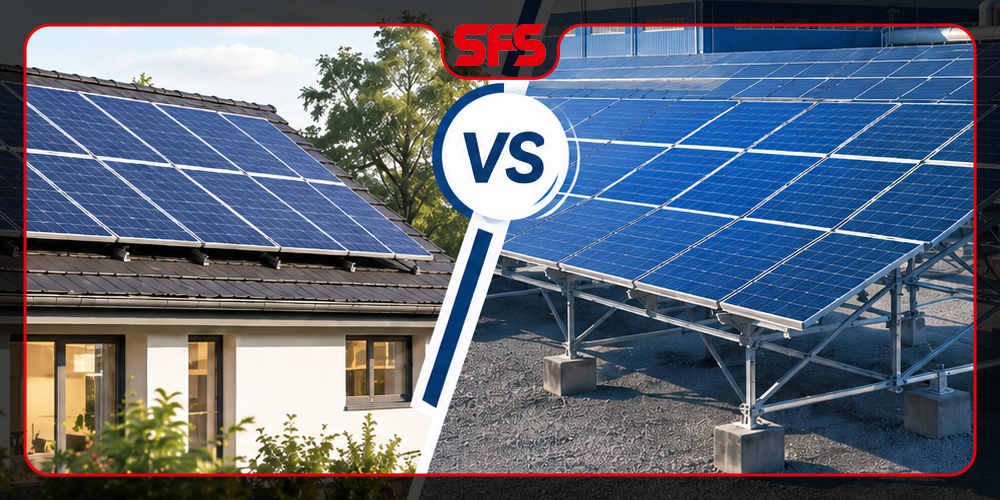

تفاوت استراکچر پنل خورشیدی خانگی و صنعتی

وقتی درباره پنل خورشیدی صحبت می کنیم، بیشتر افراد اول به نوع پنل، توان خروجی، برند، اینورتر و قیمت سیستم فکر می کنند؛ اما در عمل، یکی از مهم ترین بخش های هر نیروگاه خورشیدی، استراکچر یا سازه نگهدارنده پنل است. استراکچر فقط چند ریل و پیچ ساده نیست. این سازه باید وزن پنل ها را تحمل کند، زاویه مناسب تولید انرژی را حفظ کند، در برابر باد و خوردگی مقاوم بماند و اجازه ندهد کوچک ترین ضعف نصب، عمر کل سیستم را کاهش دهد.

تفاوت استراکچر پنل خورشیدی خانگی و صنعتی دقیقا از همین جا شروع می شود. در یک خانه، معمولا تعداد پنل ها محدود است، نصب روی سقف انجام می شود و مسئله اصلی، آب بندی سقف، اتصال مطمئن به سازه موجود و زیبایی ظاهری است. اما در پروژه صنعتی، موضوع بسیار گسترده تر می شود: ده ها یا صدها پنل، بار باد بیشتر، سوله یا زمین باز، نیاز به فونداسیون، کنترل خوردگی، دسترسی تعمیرات، سرعت نصب و حتی امکان توسعه آینده باید از ابتدا دیده شود.

در این مقاله، تفاوت این دو نوع استراکچر را به زبان ساده اما فنی بررسی می کنیم تا بدانید برای خانه، ویلا، کارگاه، سوله، کارخانه یا نیروگاه خورشیدی چه نوع سازه ای مناسب تر است و هنگام سفارش استراکچر پنل خورشیدی باید چه اطلاعاتی را در اختیار تولیدکننده قرار دهید.

استراکچر پنل خورشیدی چیست و چرا اهمیت دارد؟

استراکچر پنل خورشیدی مجموعه ای از ریل ها، پایه ها، پروفیل ها، بست ها، کلمپ ها، پیچ ها و اتصالات فلزی است که پنل را روی سقف یا زمین نگه می دارد. وظیفه این سازه فقط نگهداری فیزیکی پنل نیست؛ بلکه باید زاویه نصب، فاصله مناسب از سطح، مسیر کابل کشی، امکان تهویه پشت پنل و مقاومت در برابر نیروهای محیطی را هم تامین کند.

در منابع فنی بین المللی، سازه یا رَکینگ پنل خورشیدی معمولا به عنوان بخشی از سیستم فتوولتائیک معرفی می شود که بسته به محل نصب، می تواند روی سقف شیبدار، سقف مسطح، زمین، نما، پارکینگ خورشیدی یا سازه های کشاورزی نصب شود. برای همین، انتخاب استراکچر باید همزمان با انتخاب پنل و طراحی سایت انجام شود؛ نه بعد از خرید پنل و در آخرین مرحله پروژه.

اگر استراکچر ضعیف یا نامتناسب باشد، ممکن است پنل در اثر باد جابجا شود، پیچ ها شل شوند، سقف دچار نشتی شود، خوردگی سریع تر اتفاق بیفتد یا زاویه پنل به مرور تغییر کند. این مشکلات در پروژه خانگی هزینه تعمیر ایجاد می کند؛ اما در پروژه صنعتی می تواند به توقف تولید برق، خسارت مالی، کاهش بازده و حتی خطر ایمنی تبدیل شود.

مقایسه استراکچر خانگی و صنعتی

معیار تفاوت

استراکچر خانگی

استراکچر صنعتی

محل نصب	بیشتر روی سقف شیبدار یا سقف مسطح خانه و ویلا	روی سوله، کارخانه، زمین باز، پارکینگ خورشیدی یا نیروگاه
مقیاس پروژه	چند پنل تا چند ده پنل	ده ها، صدها یا هزاران پنل
نوع سازه	ریل و پایه سبک تر، کلمپ میانی و انتهایی، اتصالات سقفی	پروفیل C و Z، پایه، ستون، بادبند، ریل سنگین، فونداسیون یا پایه کوبشی
بارگذاری	تمرکز بر وزن پنل، آب بندی و اتصال به سقف	محاسبه جدی بار باد، برف، لرزش، خوردگی و توسعه آینده
نیاز مهندسی	در پروژه های کوچک ساده تر است اما ارزیابی سقف ضروری است	نیازمند طراحی سازه، نقشه اجرایی و کنترل کیفیت دقیق تر
هزینه	کمتر و وابسته به نوع سقف	بیشتر اما قابل بهینه سازی با تولید سفارشی و انتخاب مقطع درست

۱. تفاوت در محل نصب؛ سقف خانه یا سایت صنعتی؟

در پروژه خانگی، پنل ها اغلب روی سقف شیبدار یا سقف مسطح نصب می شوند. در این حالت، استراکچر باید با شکل سقف هماهنگ باشد. اگر سقف شیبدار باشد، ریل ها معمولا با اتصالات مخصوص به خرپا، تیر یا زیرسازی سقف متصل می شوند. اگر سقف مسطح باشد، ممکن است سازه با زاویه مشخص روی پایه نصب شود و در برخی پروژه ها از بلوک وزنی یا اتصال مکانیکی استفاده شود.

اما در پروژه صنعتی، محل نصب می تواند بسیار متنوع باشد. گاهی پنل ها روی سقف سوله نصب می شوند؛ گاهی روی زمین کارخانه؛ گاهی به شکل پارکینگ خورشیدی و گاهی در قالب نیروگاه کوچک یا بزرگ. هر کدام از این حالت ها سازه متفاوتی می خواهد. استراکچر سقف سوله باید با پوشش سقف، فاصله پرلین ها و جهت شیب هماهنگ باشد. استراکچر زمینی باید به فونداسیون، پایه کوبشی یا بیس پلیت متصل شود. در پارکینگ خورشیدی، سازه همزمان نقش سایبان و نگهدارنده پنل را دارد.

پس اولین تفاوت مهم این است: استراکچر خانگی معمولا با محدودیت های سقف موجود طراحی می شود، اما استراکچر صنعتی اغلب بخشی از یک طراحی مهندسی مستقل است.

۲. تفاوت در مقیاس و تعداد پنل ها

در یک سیستم خانگی، تعداد پنل ها معمولا محدود است. همین موضوع باعث می شود وزن کل سیستم، تعداد اتصالات و طول ریل ها کمتر باشد. با این حال، کوچک بودن پروژه به معنی بی اهمیت بودن سازه نیست؛ چون یک اتصال اشتباه روی سقف خانه می تواند باعث نشتی، شکستگی پوشش سقف یا کاهش ایمنی شود.

در پروژه صنعتی، مقیاس پروژه چند برابر می شود. وقتی تعداد پنل ها زیاد است، خطای کوچک در طراحی استراکچر در کل پروژه تکرار می شود. مثلا اگر فاصله پایه ها درست محاسبه نشده باشد، اگر ضخامت پروفیل مناسب نباشد، اگر پوشش ضد خوردگی با محیط سازگار نباشد یا اگر کلمپ ها کیفیت کافی نداشته باشند، مشکل فقط برای یک پنل رخ نمی دهد؛ بلکه روی کل آرایه خورشیدی اثر می گذارد.

به همین دلیل، در استراکچر صنعتی باید به تولید یکنواخت، تلرانس ابعادی، کیفیت سوراخکاری، نوع پیچ و مهره، ضخامت پوشش، بسته بندی و سرعت نصب هم توجه شود. اینجاست که تولیدکننده مقاطع و متعلقات فلزی مثل شاهین فلز سپاهان می تواند با تامین پروفیل، کلمپ و قطعات متناسب با نقشه پروژه، ریسک اجرا را کاهش دهد.

۳. تفاوت در متریال؛ فولاد، آلومینیوم یا ترکیبی؟

در استراکچر خانگی، به دلیل وزن کمتر و محدودیت سقف، در بسیاری از پروژه ها از ریل های آلومینیومی یا مقاطع سبک استفاده می شود. آلومینیوم سبک و مقاوم در برابر خوردگی است، اما در پروژه های بزرگ ممکن است از نظر قیمت یا مقاومت سازه ای، همیشه بهترین گزینه نباشد. در بعضی سقف ها نیز قطعات فولادی گالوانیزه یا ترکیب فولاد و آلومینیوم استفاده می شود.

در استراکچر صنعتی، فولاد گالوانیزه، پروفیل های C و Z، نبشی، ناودانی، ریل های سنگین تر و اتصالات مقاوم کاربرد بیشتری دارند. دلیل آن ساده است که پروژه صنعتی به ظرفیت باربری بالاتر، دهانه بیشتر، مقاومت در برابر باد و امکان تولید سفارشی نیاز دارد. فولاد به تولیدکننده اجازه می دهد مقطع را بر اساس نقشه، طول، ضخامت، سوراخکاری و نوع پوشش کنترل کند.

در مناطق مرطوب، صنعتی، پرگردوغبار یا دارای مواد خورنده، انتخاب پوشش اهمیت زیادی دارد. گالوانیزه گرم، پوشش های ضد خوردگی و در برخی موارد پوشش های خاص روی پیچ، کلمپ و پروفیل باعث می شود عمر سازه افزایش پیدا کند. بنابراین هنگام مقایسه قیمت استراکچر، فقط وزن آهن یا قیمت هر کیلو را نبینید. نوع پوشش و دوام آن هم بخشی از قیمت واقعی پروژه است.

۴. تفاوت در بار باد، برف و پایداری سازه

یکی از جدی ترین تفاوت های استراکچر پنل خورشیدی خانگی و صنعتی، نوع بارگذاری است. هر پنل در فضای باز مانند یک سطح بزرگ در برابر باد عمل می کند. اگر زاویه نصب زیاد باشد یا پنل در لبه سقف قرار بگیرد، نیروی مکش باد می تواند افزایش پیدا کند. در خانه ها، نصب روی سقف باید به گونه ای باشد که هم وزن مرده سیستم و هم نیروی باد به سازه اصلی سقف منتقل شود.

در پروژه صنعتی، این موضوع حساس تر است. سقف سوله ها معمولا پوشش فلزی، ساندویچ پانل یا ورق گالوانیزه دارند و زیر آن ها پرلین یا پروفیل های سازه ای قرار گرفته است. اتصال استراکچر باید به نقاطی انجام شود که ظرفیت باربری دارند. اگر فقط به پوشش سقف تکیه شود، خطر کنده شدن، نشتی و خرابی بالا می رود.

در نصب زمینی نیز باد، برف، شیب زمین، جنس خاک، خوردگی خاک و نیروهای جانبی باید بررسی شود. برای همین استراکچر صنعتی معمولا به نقشه، محاسبه، انتخاب مقطع، نوع فونداسیون و اجرای دقیق نیاز دارد. در پروژه های بزرگ، حتی فاصله ردیف ها، ارتفاع پنل از زمین و زاویه نصب روی بار باد و بازده انرژی اثر می گذارد.

۵. تفاوت در نوع اتصال و زیرسازی

در سیستم خانگی، اتصال ها معمولا به سقف متصل می شوند. در سقف شیروانی، پیچ ها باید از نقاط درست وارد زیرسازی شوند و آب بندی با واشر، فلاشینگ یا قطعات مخصوص انجام شود. در سقف مسطح، باید مراقب بود که سوراخکاری غیر اصولی باعث نفوذ آب نشود. در بعضی پروژه ها از پایه های وزنی استفاده می شود، اما این روش هم باید از نظر بار اضافه روی سقف بررسی شود.

در پروژه صنعتی، نوع اتصال پیچیده تر است. اگر نصب روی سوله باشد، باید محل پرلین ها، ضخامت ورق سقف، فاصله دهانه ها، جهت شیب و مسیر آب باران بررسی شود. اگر نصب روی زمین باشد، اتصال می تواند با فونداسیون بتنی، شمع کوبشی، پایه پیچی یا بیس پلیت انجام شود. انتخاب هر کدام به خاک، سرعت اجرا، بودجه و دوام مورد انتظار بستگی دارد.

در نتیجه، استراکچر خانگی بیشتر بر اتصال ایمن به سقف موجود تمرکز دارد؛ اما استراکچر صنعتی بر طراحی یک سیستم سازه ای کامل تکیه می کند.

۶. تفاوت در زاویه نصب، جهت گیری و امکان توسعه

در پروژه خانگی، زاویه و جهت پنل ها تا حد زیادی به جهت سقف وابسته است. اگر سقف جهت مناسبی داشته باشد، کار ساده تر می شود. اگر نه، ممکن است بخشی از ظرفیت تولید کاهش پیدا کند یا نیاز به سازه زاویه دار باشد. در خانه ها، محدودیت فضا، سایه همسایه، کولر، دودکش و جان پناه هم روی طراحی استراکچر اثر می گذارد.

در پروژه صنعتی، امکان انتخاب زاویه و جهت معمولا بیشتر است؛ مخصوصا وقتی نصب روی زمین یا سقف بزرگ انجام می شود. در برخی پروژه ها، استراکچر ثابت با زاویه مشخص کافی است. در پروژه های بزرگ تر، سیستم های ردیاب خورشیدی یا طراحی ویژه برای پنل های دوطرفه هم مطرح می شود. البته این سیستم ها مکانیزم، هزینه، نگهداری و طراحی دقیق تری می خواهند.

نکته مهم این است که استراکچر صنعتی باید آینده پروژه را هم ببیند. ممکن است کارخانه بخواهد در سال بعد ظرفیت نیروگاه را افزایش دهد. اگر فاصله ها، مسیر دسترسی، نوع پروفیل و نقشه کابل کشی از ابتدا درست طراحی شود، توسعه آینده ساده تر و کم هزینه تر خواهد بود.

۷. تفاوت در نگهداری و بازرسی دوره ای

در سیستم خانگی، بازرسی دوره ای معمولا شامل کنترل شل نشدن پیچ ها، سالم بودن کلمپ ها، نبودن نشتی سقف، تمیز بودن سطح پنل و بررسی خوردگی قطعات است. چون تعداد پنل ها کم است، این کار سریع تر انجام می شود؛ اما دسترسی به سقف باید ایمن باشد.

در سیستم صنعتی، نگهداری بخشی از اقتصاد پروژه است. هر توقف یا افت تولید می تواند هزینه ایجاد کند. در پروژه های صنعتی باید مسیر دسترسی بین ردیف ها، امکان تعویض پنل، کنترل گشتاور پیچ ها، بررسی خوردگی، کنترل کابل ها و بازدید دوره ای استراکچر از ابتدا پیش بینی شود. در نصب زمینی، موضوعاتی مثل رشد گیاهان، نشست خاک، آب گرفتگی و فرسایش هم اهمیت دارد.

به زبان ساده، استراکچر صنعتی فقط باید در روز نصب خوب نباشد؛ باید در سال های بعد هم قابل بازرسی، قابل تعمیر و قابل توسعه باشد.

۸. تفاوت قیمت استراکچر خانگی و صنعتی

قیمت استراکچر خانگی معمولا به تعداد پنل، نوع سقف، نوع ریل، کلمپ، پیچ، روش آب بندی و زمان نصب بستگی دارد. هرچه سقف ساده تر و دسترسی بهتر باشد، هزینه اجرا کمتر می شود. در مقابل، سقف های قدیمی، شیب زیاد، پوشش حساس یا نیاز به تقویت سازه می تواند هزینه را افزایش دهد.

در پروژه صنعتی، قیمت فقط با تعداد پنل تعیین نمی شود. نوع مقطع، ضخامت فولاد، پوشش ضد خوردگی، نوع فونداسیون، طول دهانه، ارتفاع نصب، بار باد، سرعت اجرا، حمل، بسته بندی، سوراخکاری و نقشه تولید هم روی قیمت اثر می گذارد. گاهی استفاده از مقطع ارزان تر در ظاهر هزینه خرید را پایین می آورد، اما در اجرا باعث افزایش پرت، کندی نصب یا کاهش دوام می شود.

بهترین روش برای کنترل هزینه، سفارش استراکچر بر اساس نقشه و مشخصات واقعی پروژه است. یعنی قبل از تولید، ابعاد پنل، تعداد ردیف ها، محل نصب، نوع سقف یا زمین، شرایط اقلیمی و نوع پوشش مشخص شود. در چنین حالتی، می توان مقاطع و قطعات فلزی را بهینه طراحی کرد؛ نه بیش از حد سنگین و گران، نه ضعیف و پرریسک.

برای خانه چه استراکچری مناسب تر است؟

برای خانه، استراکچر مناسب باید سبک، مطمئن، آب بند و سازگار با نوع سقف باشد. اگر سقف شیبدار است، ریل و کلمپ باید به شکل استاندارد روی زیرسازی سقف نصب شوند. اگر سقف مسطح است، باید زاویه، وزن سازه، مسیر آب باران و دسترسی تعمیرات بررسی شود.

در پروژه خانگی، زیبایی ظاهری هم اهمیت دارد. سازه نباید بیش از حد از سقف بیرون بزند یا نمای ساختمان را نامرتب کند. همچنین فاصله مناسب بین پنل و سقف باید حفظ شود تا جریان هوا پشت پنل برقرار بماند و دمای پنل بیش از حد بالا نرود. افزایش دمای پنل می تواند بازده تولید برق را کاهش دهد، بنابراین تهویه پشت پنل فقط یک نکته ظاهری نیست، یک عامل عملکردی است.

برای خانه، توصیه می شود قبل از خرید سازه، نوع سقف، عمر سقف، جهت شیب، سایه اندازی، ظرفیت باربری و مسیر کابل کشی بررسی شود.

برای سوله، کارخانه و نیروگاه چه استراکچری مناسب تر است؟

برای پروژه صنعتی، استراکچر باید بر اساس نقشه اجرایی و شرایط واقعی سایت طراحی شود. اگر نصب روی سقف سوله است، فاصله پرلین ها، نوع پوشش سقف، محل اتصالات و بار مجاز سقف اهمیت دارد. اگر نصب روی زمین است، نوع خاک، شیب زمین، مسیر دسترسی، فونداسیون و فاصله ردیف ها تعیین کننده است.

در این پروژه ها، استفاده از پروفیل های فولادی C و Z، ریل های مقاوم، کلمپ استاندارد، پیچ و مهره مناسب و پوشش ضد خوردگی زینک فلیک می تواند عمر سازه را افزایش دهد. همچنین در نیروگاه های بزرگ، تولید دقیق و تکرارپذیر قطعات بسیار مهم است؛ چون هر خطای کوچک در صدها اتصال تکرار می شود.

شاهین فلز سپاهان می تواند برای پروژه های صنعتی و نیروگاهی، تامین و تولید مقاطع فلزی، پروفیل های مرتبط با استراکچر، کلمپ پنل خورشیدی و پوشش های ضد خوردگی را بر اساس نیاز پروژه انجام دهد. این موضوع به خصوص برای پیمانکارانی مهم است که می خواهند سازه ای قابل اجرا، اقتصادی و مقاوم سفارش دهند.

اشتباهات رایج در انتخاب استراکچر پنل خورشیدی

• انتخاب سازه فقط بر اساس ارزان ترین قیمت و بدون توجه به ضخامت، پوشش و کیفیت اتصال.
• استفاده از یک مدل استراکچر برای همه پروژه ها، بدون توجه به سقف، زمین، باد و شرایط اقلیمی.
• بی توجهی به آب بندی سقف در نصب خانگی یا نصب روی سوله.
• در نظر نگرفتن مسیر دسترسی برای تعمیرات، شستشو و تعویض پنل در پروژه صنعتی.
• سفارش قطعات بدون اعلام ابعاد دقیق پنل، تعداد ردیف، زاویه نصب و نقشه سایت.
• استفاده از پیچ، کلمپ یا بست نامناسب که با گذشت زمان شل می شود یا دچار خوردگی می شود.

هنگام استعلام قیمت استراکچر چه اطلاعاتی بدهیم؟

• نوع پروژه: خانگی، ویلا، کارگاه، سوله، کارخانه، زمین باز یا نیروگاه.
• تعداد پنل ها، ابعاد پنل، توان پنل و نحوه چیدمان ردیف ها.
• محل نصب و نوع سطح: سقف شیبدار، سقف مسطح، ورق سوله، ساندویچ پانل، بتن یا زمین خاکی.
• شهر یا منطقه نصب و شرایط اقلیمی مانند باد، رطوبت، گردوغبار یا محیط صنعتی.
• زاویه نصب مورد نظر، جهت قرارگیری پنل ها و محدودیت سایه اندازی.
• نیاز به پوشش ضد خوردگی، تولید سفارشی، سوراخکاری، برش، پانچ یا بسته بندی پروژه ای.

تفاوت استراکچر پنل خورشیدی خانگی و صنعتی فقط در اندازه یا تعداد پنل ها نیست. تفاوت اصلی در سطح ریسک، نوع بارگذاری، روش اتصال، متریال، پوشش، دسترسی نگهداری و دقت طراحی است. استراکچر خانگی باید سبک، آب بند و سازگار با سقف باشد. استراکچر صنعتی باید مقاوم، قابل تولید در مقیاس، قابل بازرسی، قابل توسعه و متناسب با شرایط واقعی پروژه طراحی شود.

اگر پروژه شما خانگی است، قبل از نصب، سقف و روش اتصال را جدی بگیرید. اگر پروژه شما صنعتی، سوله ای یا نیروگاهی است، استراکچر را به عنوان یک سازه مهندسی ببینید؛ نه یک قطعه جانبی. انتخاب درست سازه می تواند عمر سیستم خورشیدی را افزایش دهد، هزینه تعمیرات را کاهش دهد و بازده سرمایه گذاری پروژه را مطمئن تر کند.

برای دریافت مشاوره فنی و استعلام تولید یا تامین استراکچر پنل خورشیدی، پروفیل C و Z، کلمپ پنل خورشیدی و قطعات فلزی مرتبط، می توانید مشخصات پروژه خود را برای شاهین فلز سپاهان ارسال کنید تا پیشنهاد مناسب بر اساس نوع نصب، مقیاس پروژه و شرایط محیطی ارائه شود.

سوالات متداول درباره تفاوت استراکچر پنل خورشیدی خانگی و صنعتی

آیا می توان از استراکچر خانگی برای پروژه صنعتی استفاده کرد؟

در بیشتر موارد خیر. استراکچر خانگی برای مقیاس کوچک و شرایط سقف خانه طراحی می شود، اما پروژه صنعتی به باربری، دوام، پوشش ضد خوردگی و طراحی دقیق تری نیاز دارد.

استراکچر پنل خورشیدی صنعتی از چه جنسی ساخته می شود؟

در پروژه های صنعتی معمولا از فولاد گالوانیزه، پروفیل های C و Z، ریل های مقاوم، پایه، کلمپ و اتصالات فلزی با پوشش ضد خوردگی استفاده می شود. نوع متریال باید بر اساس شرایط پروژه انتخاب شود.

برای نصب پنل خورشیدی روی سقف سوله چه نکته ای مهم تر است؟

مهم ترین نکته، اتصال سازه به بخش باربر سقف مثل پرلین یا زیرسازی مناسب است. همچنین باید آب بندی، مسیر آب باران و بار مجاز سقف بررسی شود.

آیا زاویه نصب در استراکچر خانگی و صنعتی فرق دارد؟

بله. در خانه ها زاویه نصب معمولا به شیب و جهت سقف محدود است. در پروژه های صنعتی، به ویژه نصب زمینی، امکان انتخاب زاویه و فاصله ردیف ها بیشتر است.

چرا قیمت استراکچر صنعتی بیشتر است؟

به دلیل مقیاس بزرگ تر، نیاز به مقاطع مقاوم تر، پوشش ضد خوردگی، محاسبات بارگذاری، فونداسیون، تولید سفارشی، حمل و اجرای دقیق تر، هزینه استراکچر صنعتی معمولا بیشتر از استراکچر خانگی است.

برای سفارش استراکچر چه اطلاعاتی لازم است؟

ابعاد پنل، تعداد پنل، محل نصب، نوع سقف یا زمین، شهر پروژه، زاویه نصب، شرایط باد و خوردگی و نیاز به تولید سفارشی باید مشخص شود.
