پنل خورشیدی چگونه کار می کند؟

پنل خورشیدی با استفاده از سلول های فتوولتائیک، انرژی نور را به برق مستقیم تبدیل می کند. فوتون های نور در نیمه رسانای سلول حامل های بار ایجاد می کنند و میدان الکتریکی داخلی آن ها را جدا می سازد. جریان جمع آوری شده سپس وارد اینورتر می شود تا به برق متناوب قابل استفاده در ساختمان یا شبکه تبدیل شود.

اگر می خواهید بدانید پنل خورشیدی چگونه کار می کند، لازم نیست از ابتدا وارد فرمول های پیچیده شوید. مسیر اصلی روشن است: نور به سلول می رسد، سلول برق مستقیم تولید می کند و تجهیزات بعدی آن را برای مصرف، ذخیره سازی یا تحویل به شبکه مدیریت می کنند. بااین حال، مقدار برقی که در عمل به دست می آورید فقط به خود پنل وابسته نیست؛ تابش، دمای سلول، سایه، آلودگی، اینورتر، کابل کشی و نحوه نصب نیز در نتیجه نهایی اثر دارند.

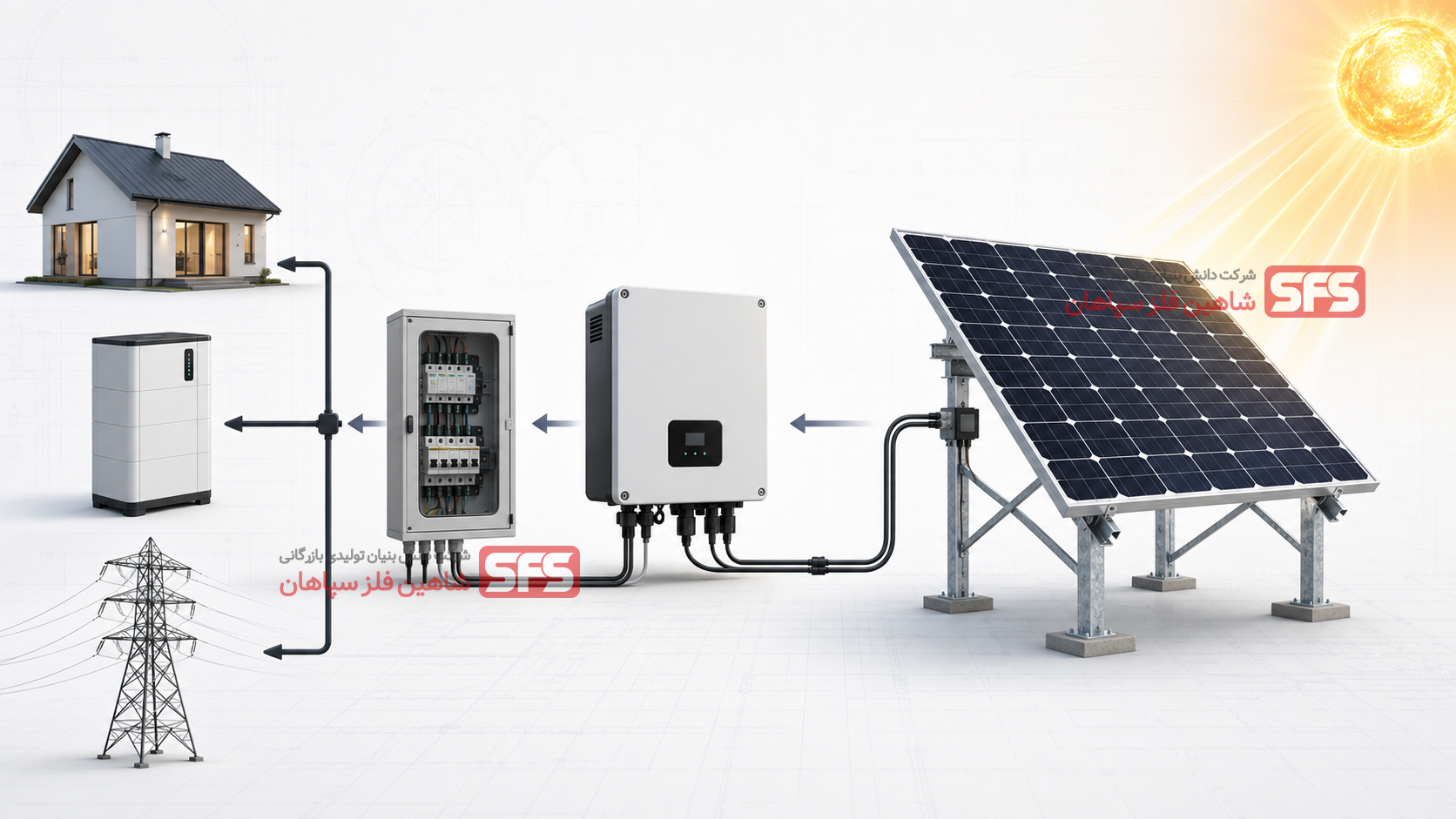

نور خورشید ← سلول فتوولتائیک ← برق مستقیم DC ← اینورتر ← برق متناوب AC ← مصرف، باتری یا شبکه

پنل خورشیدی در یک نگاه چگونه برق تولید می کند؟

فرایند تولید برق را می توانید در پنج مرحله دنبال کنید:

دریافت نور: فوتون های نور خورشید به سطح سلول های فتوولتائیک می رسند.
ایجاد حامل های بار: بخشی از انرژی فوتون های جذب شده در نیمه رسانا باعث ایجاد الکترون آزاد و حفره می شود.
جداسازی بارها: میدان الکتریکی داخلی سلول، الکترون ها و حفره ها را به جهت های متفاوت هدایت می کند.
تشکیل جریان: کنتاکت های فلزی بارها را جمع می کنند و با بسته شدن مدار خارجی، جریان مستقیم شکل می گیرد.
آماده سازی برای مصرف: اینورتر برق مستقیم را به برق متناوب هماهنگ با بار یا شبکه تبدیل می کند.

پنل خورشیدی با نور کار می کند یا با گرما؟

پنل فتوولتائیک با نور کار می کند، نه با گرمای خورشید. عامل آغاز فرایند، انرژی فوتون های نور است. به همین دلیل پنل می تواند در هوای سرد و آفتابی نیز برق تولید کند. گرما حتی ممکن است توان لحظه ای پنل های سیلیکونی را نسبت به شرایط مرجع کاهش دهد، زیرا با افزایش دمای سلول معمولاً ولتاژ و در نتیجه توان خروجی کمتر می شود. میزان دقیق این تغییر را باید از ضریب دمایی درج شده در دیتاشیت همان ماژول بخوانید.

این نکته را با سیستم های خورشیدی حرارتی اشتباه نگیرید. در آبگرمکن خورشیدی یا نیروگاه خورشیدی حرارتی، گرما بخش اصلی فرایند است؛ اما در پنل فتوولتائیک، نور مستقیماً به انرژی الکتریکی تبدیل می شود.

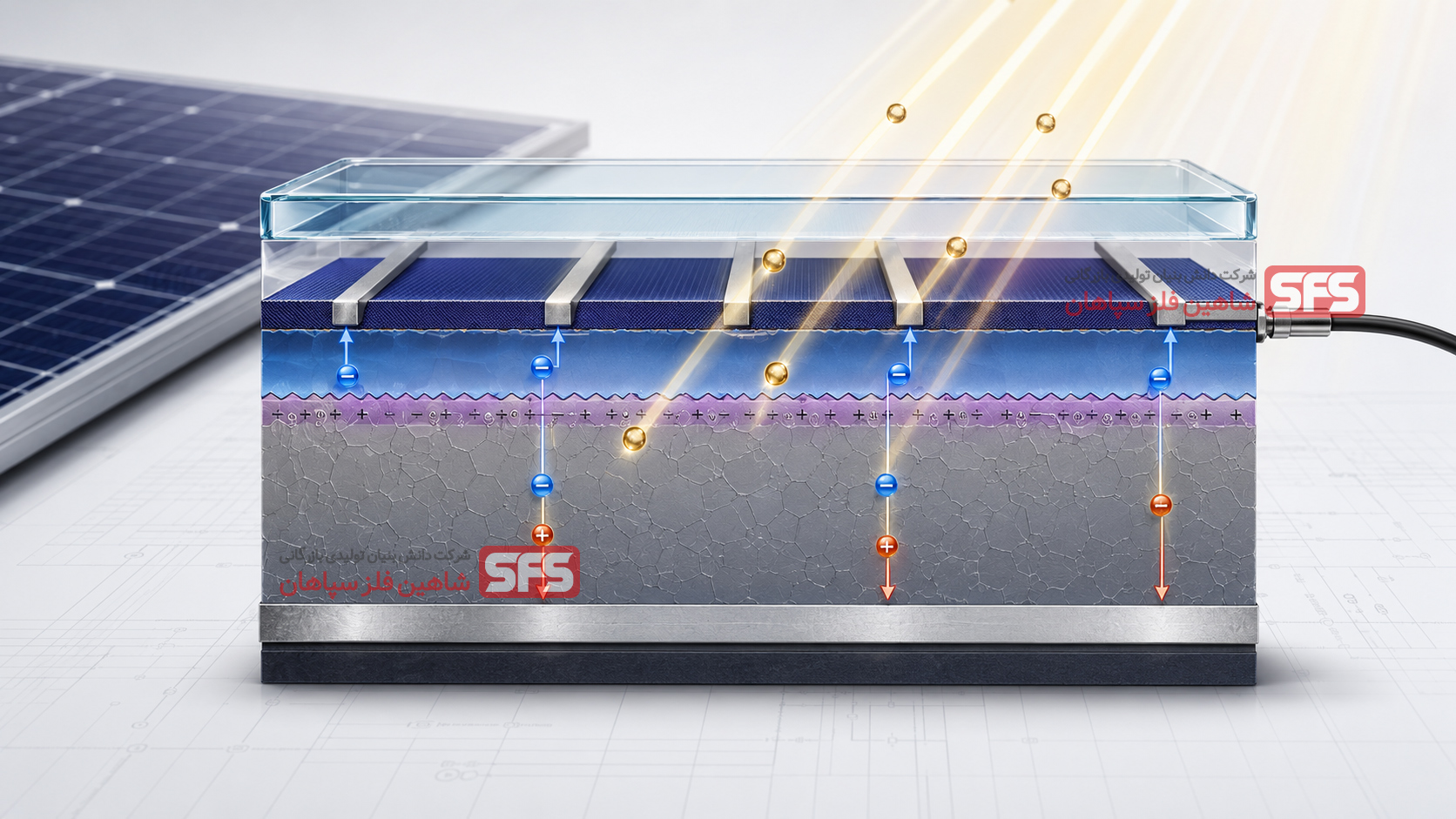

داخل سلول خورشیدی چه اتفاقی می افتد؟

برای درک دقیق تر نحوه کار پنل خورشیدی، باید به کوچک ترین واحد مولد برق یعنی سلول فتوولتائیک نگاه کنید. در پنل های رایج، این سلول معمولاً از سیلیکون ساخته می شود؛ ماده ای نیمه رسانا که رفتار الکتریکی آن میان رسانا و عایق قرار دارد و با مهندسی ساختار آن می توان حرکت حامل های بار را کنترل کرد.

فوتون و نیمه رسانا چه نقشی دارند؟

نور از بسته های انرژی به نام فوتون تشکیل شده است. وقتی فوتونی با انرژی مناسب در ماده نیمه رسانا جذب می شود، می تواند یک الکترون را از حالت مقید خارج کند. هم زمان جای خالی آن الکترون که «حفره» نامیده می شود، مانند یک حامل بار مثبت رفتار می کند. هر فوتون الزاماً به برق مفید تبدیل نمی شود؛ بخشی بازتاب می شود، بخشی انرژی کافی ندارد و بخشی از انرژی نیز در فرایندهای داخلی تلف می شود. همین محدودیت ها یکی از دلایل آن است که راندمان سلول هرگز صددرصد نیست.

پیوند داخلی سلول چگونه بارها را جدا می کند؟

در توضیح ساده سلول سیلیکونی متداول، دو ناحیه با ویژگی های الکتریکی متفاوت کنار هم قرار می گیرند و یک پیوند ایجاد می کنند. در مرز این ناحیه ها، میدان الکتریکی داخلی شکل می گیرد. وقتی نور زوج الکترون و حفره ایجاد می کند، این میدان آن ها را پیش از ترکیب مجدد از یکدیگر جدا می سازد و به جهت های متفاوت می راند. فناوری های جدیدتر ممکن است از ساختارهای پیچیده تری مانند پیوند ناهمگون یا تماس های غیرفعال شده استفاده کنند، اما اصل مشترک همچنان تولید و جداسازی حامل های بار با کمک نور و ساختار داخلی سلول است.

جریان الکتریکی چگونه از سلول خارج می شود؟

شبکه ظریف فلزی روی سلول و کنتاکت پشت آن، حامل های بار را جمع می کنند. وقتی مدار خارجی بسته باشد، الکترون ها از مسیر بیرونی حرکت می کنند و جریان مستقیم به وجود می آید. هر سلول ولتاژ و جریان محدودی دارد؛ بنابراین سلول ها به صورت سری و موازی به هم متصل می شوند تا ولتاژ، جریان و توان مناسب یک ماژول ساخته شود. سپس چند ماژول در مقیاس سیستم به یکدیگر متصل می شوند.

تفاوت سلول، ماژول، پنل، رشته و آرایه خورشیدی چیست؟

این واژه ها گاهی به جای یکدیگر به کار می روند، اما در طراحی و اجرای فنی بهتر است تفاوت آن ها را بدانید:

واژه	تعریف ساده	نقش در سیستم
سلول خورشیدی	کوچک ترین واحدی که نور را به برق تبدیل می کند.	ولتاژ و جریان پایه را ایجاد می کند.
ماژول خورشیدی	مجموعه ای محصور و حفاظت شده از چند سلول متصل.	واحد استاندارد نصب و سیم کشی است.
پنل خورشیدی	در کاربرد روزمره معمولاً همان ماژول است؛ گاهی به مجموعه ای از ماژول ها نیز گفته می شود.	اصطلاح رایج بازار و مصرف کننده است.
رشته یا استرینگ	چند ماژول که عمدتاً به صورت سری متصل شده اند.	ولتاژ ورودی مناسب اینورتر را فراهم می کند.
آرایه خورشیدی	مجموعه همه رشته ها و ماژول های یک بخش یا کل سیستم.	توان کلی بخش مولد را تشکیل می دهد.

برق تولیدشده چگونه به برق قابل استفاده تبدیل می شود؟

پنل ابتدا برق مستقیم تولید می کند

خروجی سلول ها و ماژول های خورشیدی برق مستقیم است. در جریان مستقیم (Direct Current یا DC)، جهت حرکت جریان ثابت است. بسیاری از وسایل ساختمان و شبکه برق با جریان متناوب (Alternating Current یا AC) کار می کنند؛ بنابراین برق پنل در بیشتر سیستم ها پیش از مصرف عمومی باید تبدیل و کنترل شود.

اینورتر چه کاری انجام می دهد؟

اینورتر فقط یک مبدل ساده DC به AC نیست. بسته به نوع و طراحی، می تواند نقطه بیشینه توان پنل ها را دنبال کند، ولتاژ و فرکانس خروجی را با شبکه هماهنگ سازد، وضعیت سیستم را پایش کند و هنگام بروز شرایط غیرمجاز، حفاظت لازم را انجام دهد. انتخاب ظرفیت، محدوده ولتاژ ورودی و تعداد ردیاب های نقطه بیشینه توان باید با آرایش رشته ها و شرایط سایه هماهنگ باشد.

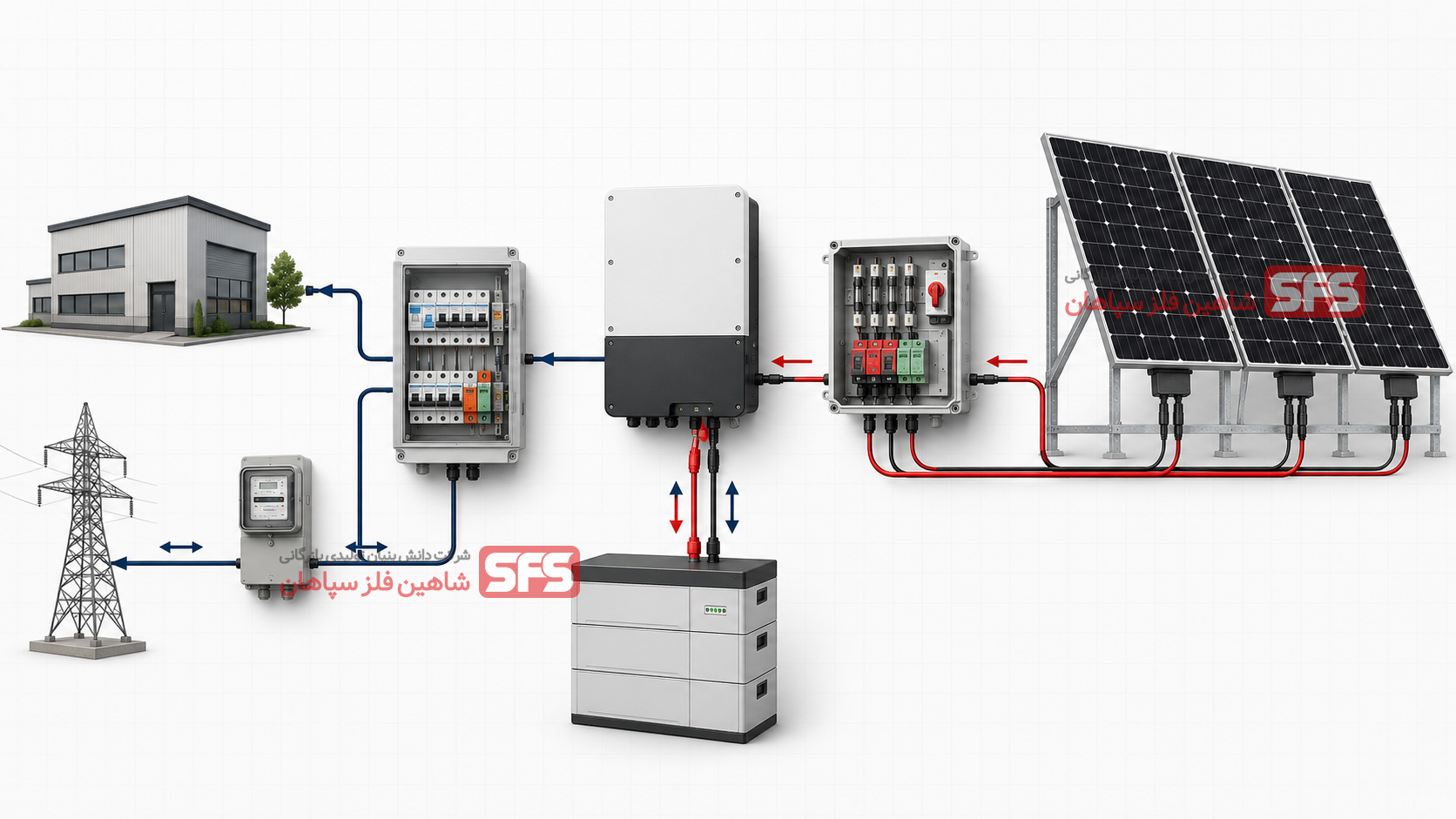

مسیر برق از پنل تا مصرف کننده چیست؟

پس از تولید در آرایه، برق DC از طریق کابل ها و تجهیزات قطع و حفاظت به اینورتر می رسد. خروجی AC اینورتر وارد تابلو برق می شود و از آنجا می تواند به بارهای ساختمان، شبکه یا بخش های دیگر سیستم تحویل داده شود. در یک سیستم دارای ذخیره ساز، کنترلر شارژ یا اینورتر هیبریدی جریان شارژ و دشارژ باتری را نیز مدیریت می کند. جزئیات این مسیر به معماری پروژه، مقررات اتصال به شبکه و تجهیزات انتخابی وابسته است.

آیا پنل خورشیدی برق را در خود ذخیره می کند؟

خیر. پنل خورشیدی تولیدکننده است، نه مخزن انرژی. اگر سیستم شما باتری داشته باشد، انرژی پس از تبدیل و کنترل در باتری ذخیره می شود. بسیاری از سیستم های متصل به شبکه بدون باتری کار می کنند و انرژی مازاد را مطابق ضوابط پروژه به شبکه می فرستند. پس وجود پنل به معنی وجود برق پشتیبان در شب یا هنگام خاموشی نیست.

سیستم متصل به شبکه، مستقل از شبکه و هیبریدی چگونه کار می کنند؟

سیستم متصل به شبکه

در سیستم متصل به شبکه، اینورتر خروجی پنل را با مشخصات شبکه هماهنگ می کند. برق خورشیدی ابتدا می تواند بخشی از مصرف هم زمان را پوشش دهد و نحوه مدیریت مازاد یا کسری به طراحی، کنتور و مقررات اتصال بستگی دارد. باتری جزو الزامی این معماری نیست.

سیستم مستقل از شبکه

در سیستم مستقل از شبکه، شبکه عمومی در دسترس نیست یا قرار نیست منبع اصلی باشد. بنابراین تولید، ظرفیت باتری، توان اینورتر و گاهی مولد پشتیبان باید بر اساس الگوی مصرف و بدترین شرایط قابل انتظار طراحی شوند. کوچک گرفتن ذخیره ساز یا بی توجهی به مصرف شبانه می تواند قابلیت اطمینان سیستم را کاهش دهد.

سیستم هیبریدی

سیستم هیبریدی می تواند پنل، باتری، شبکه و گاهی مولد دیگر را با یک منطق کنترلی ترکیب کند. هدف ممکن است پشتیبانی هنگام خاموشی، افزایش خودمصرفی یا مدیریت بار باشد. اگر می خواهید تفاوت معماری ها را دقیق تر بررسی کنید، مقاله تفاوت سیستم خورشیدی متصل به شبکه و مستقل از شبکه را نیز بخوانید.

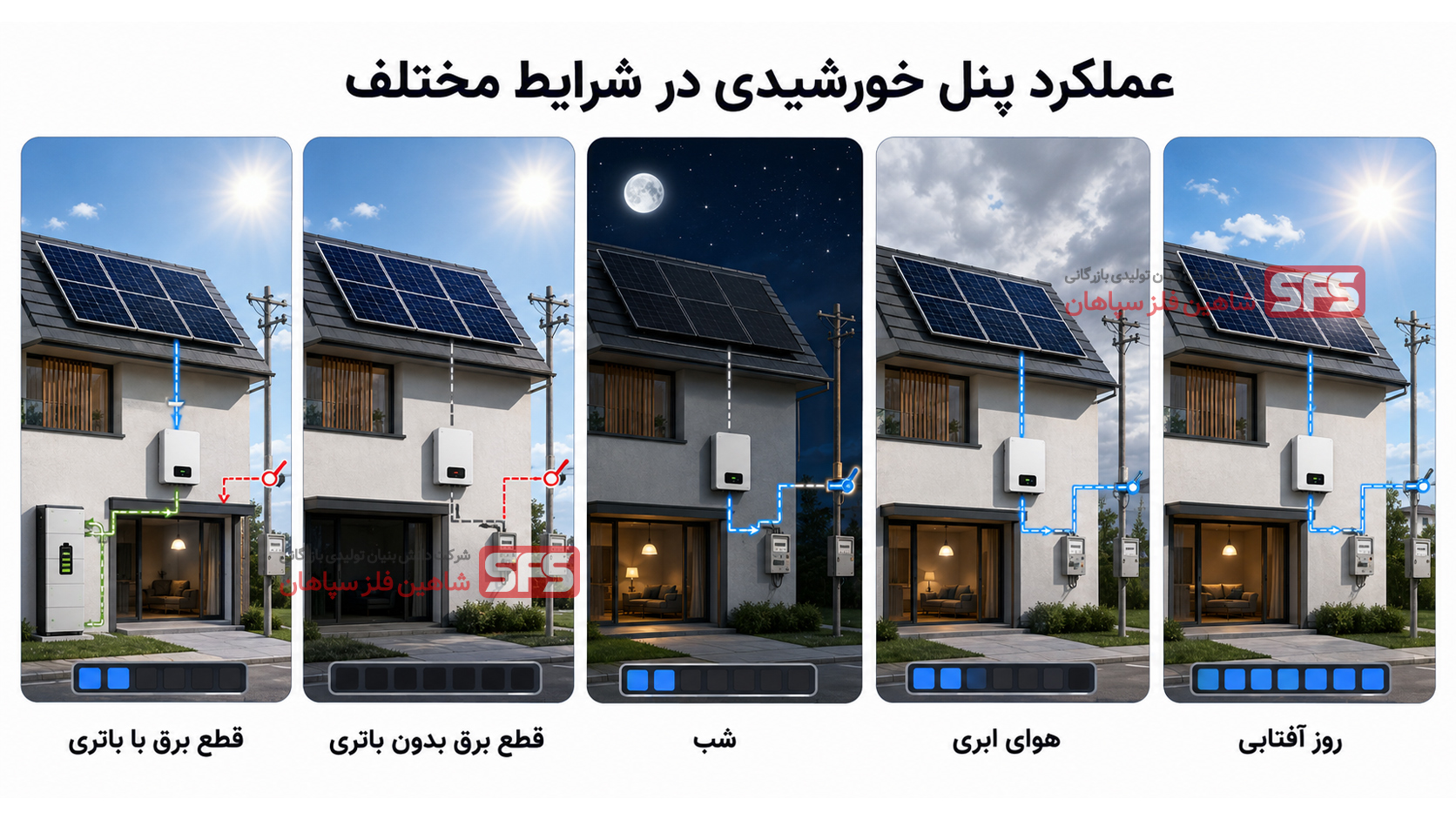

پنل در شب، هوای ابری و هنگام قطع برق چه وضعیتی دارد؟

پنل خورشیدی در شب چگونه کار می کند؟

شب که تابش خورشید وجود ندارد، پنل فتوولتائیک عملاً برق قابل استفاده ای تولید نمی کند. بارهای شما در این زمان باید از شبکه، باتری یا منبع دیگری تغذیه شوند. نور ماه برای تولید معمول سیستم های متعارف کافی نیست و نباید آن را منبع عملی تولید شبانه در نظر بگیرید.

آیا پنل خورشیدی در هوای ابری برق تولید می کند؟

بله، چون بخشی از نور به صورت پراکنده از ابرها عبور می کند و به پنل می رسد؛ اما توان خروجی معمولاً کمتر از یک روز صاف با تابش مستقیم مناسب است. شدت کاهش عدد ثابتی ندارد و به ضخامت و نوع ابر، موقعیت خورشید، فناوری ماژول، دمای سلول و وضعیت کل سیستم بستگی دارد. برای برآورد انرژی سالانه باید از داده تابش و آب وهوای محل پروژه استفاده شود، نه یک درصد عمومی.

آیا پنل خورشیدی هنگام قطع برق فعال می ماند؟

در بسیاری از سیستم های متصل به شبکه معمولی، اینورتر هنگام قطع شبکه برای جلوگیری از برق دارشدن ناخواسته شبکه از مدار خارج می شود. بنابراین حتی در روز آفتابی ممکن است ساختمان برق پشتیبان نداشته باشد. تأمین برق در خاموشی به معماری مناسب، خروجی پشتیبان، تجهیزات حفاظتی و در بسیاری از طرح ها به باتری نیاز دارد. قابلیت دقیق را باید در مشخصات اینورتر و طراحی سیستم بررسی کنید.

پنل فتوولتائیک چه تفاوتی با آبگرمکن خورشیدی دارد؟

پنل فتوولتائیک نور را مستقیماً به برق تبدیل می کند. آبگرمکن خورشیدی یا کلکتور حرارتی، انرژی خورشید را برای گرم کردن سیال به کار می گیرد. نیروگاه خورشیدی حرارتی نیز با متمرکزکردن تابش، گرما تولید می کند و سپس از چرخه حرارتی برای ساخت برق بهره می برد. پس هر سطحی که روی بام از خورشید استفاده می کند «پنل برق خورشیدی» نیست. این تفاوت، پاسخ دقیق پرسش «پنل با نور کار می کند یا گرما» را روشن می کند.

توان نامی پنل با برق واقعی تولیدشده چه تفاوتی دارد؟

توان نامی پنل با واحد وات، بیشینه توان آن در شرایط آزمون مرجع را بیان می کند. این عدد انرژی روزانه یا سالانه را تضمین نمی کند. انرژی تولیدی با وات ساعت یا کیلووات ساعت سنجیده می شود و حاصل توان در طول زمان است. برای مثال، دانستن اینکه یک ماژول چند وات نامی دارد، بدون دانستن محل، تابش، فصل، زاویه، سایه و تلفات برای پیش بینی تولید ماهانه کافی نیست.

شرایط استاندارد آزمون (Standard Test Conditions یا STC) معمولاً شامل تابش ۱۰۰۰ وات بر مترمربع، دمای سلول ۲۵ درجه سانتی گراد و طیف مرجع است. در فضای واقعی، شدت تابش و دمای سلول دائماً تغییر می کنند و دمای سلول اغلب با دمای هوای محیط برابر نیست. به همین دلیل توان لحظه ای مشاهده شده می تواند با عدد پلاک پنل تفاوت داشته باشد.

سه مفهوم را جدا نگه دارید: «راندمان» سهم انرژی تابشی تبدیل شده به برق است؛ «توان لحظه ای» نرخ تولید برق در همان لحظه است؛ و «انرژی تولیدی» حاصل جمع تولید در یک بازه زمانی است. نصب بهتر نمی تواند راندمان ذاتی سلول را تغییر دهد، اما می تواند شرایطی ایجاد کند که سیستم در عمل به تولید مورد انتظار نزدیک تر بماند.

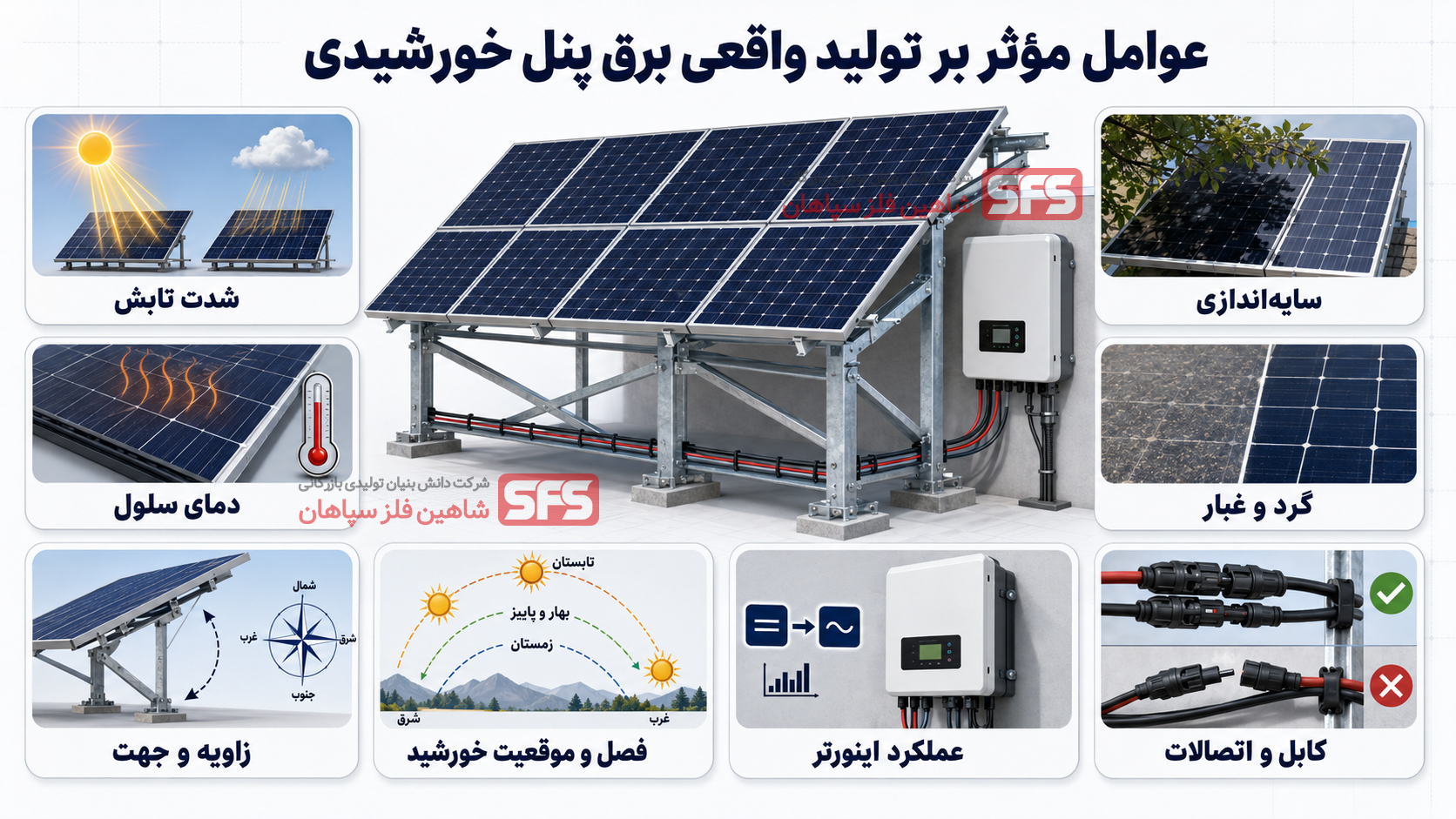

چه عواملی تولید واقعی برق را کاهش می دهند؟

تولید واقعی نتیجه عملکرد کل سامانه است، نه فقط برچسب روی پنل. جدول زیر مهم ترین عوامل را خلاصه می کند:

عامل	اثر احتمالی	راه کنترل یا بررسی
شدت و مدت تابش	تغییر مستقیم توان و انرژی قابل تولید	استفاده از داده تابش محل و مدل سازی ساعتی یا ماهانه
دمای سلول	کاهش معمول توان با گرم شدن پنل سیلیکونی	تهویه مناسب پشت پنل و بررسی ضریب دمایی دیتاشیت
سایه	کاهش نامتناسب تولید یک ماژول یا رشته و ایجاد عدم تطابق	تحلیل مسیر خورشید، موانع و فاصله ردیف ها
گردوغبار و آلودگی	کاهش نور رسیده به سلول ها	برنامه نظافت متناسب با سایت و امکان دسترسی ایمن
جهت و زاویه	تغییر میزان و زمان دریافت تابش	بهینه سازی بر اساس موقعیت، هدف تولید و محدودیت پروژه
اینورتر و آرایش رشته ها	محدودشدن نقطه کار، کلیپ توان یا افت تبدیل	هماهنگی ولتاژ، ظرفیت و ردیاب های توان با آرایه
کابل و اتصالات	افت اهمی، گرم شدن یا قطع و وصل نامطمئن	سایزینگ، مسیر کوتاه تر، اجرای صحیح و بازرسی دوره ای
عدم تطابق و خرابی	کم شدن خروجی بخشی از آرایه	پایش رشته ها، ترموگرافی و عیب یابی هدفمند

شدت تابش، فصل و موقعیت خورشید

زاویه تابش و طول روز در طول سال تغییر می کند. ابر، غبار جوی و موانع افق نیز تابش رسیده به سطح پنل را تغییر می دهند. برای مقایسه پروژه ها باید به انرژی سالانه و توزیع زمانی تولید نگاه کنید؛ یک اندازه گیری کوتاه در ظهر روز آفتابی نماینده کل سال نیست.

سایه؛ کوچک اما گاهی اثرگذار

سایه یک دودکش، درخت، دیوار یا ردیف جلویی فقط مساحت پوشیده شده را کم نمی کند؛ نحوه اتصال سلول ها، دیودهای بای پس، آرایش رشته ها و ردیاب اینورتر تعیین می کنند که اثر سایه چگونه در ماژول یا رشته پخش شود. به همین دلیل ارزیابی سایه باید در بازه های زمانی مختلف انجام شود و نمی توان همیشه از نسبت ساده سطح سایه خورده نتیجه گرفت.

گردوغبار و نظافت

گردوغبار، فضولات پرندگان و آلودگی های موضعی بخشی از نور را مسدود می کنند و ممکن است میان سلول ها عدم تطابق ایجاد کنند. برنامه نظافت باید بر اساس اقلیم، شیب، بارندگی، نوع آلودگی، هزینه آب و دسترسی ایمن تنظیم شود. نظافت غیراصولی نیز می تواند به شیشه، پوشش یا اتصالات آسیب بزند؛ بنابراین دستورالعمل سازنده پنل و الزامات ایمنی باید رعایت شود.

زاویه، جهت و فاصله ردیف ها

جهت و شیب پنل بر زمان و مقدار تابش دریافتی اثر می گذارند. در آرایه های چندردیفه، فاصله ردیف ها باید با ارتفاع لبه ها، شیب پنل، مسیر خورشید، محدودیت زمین و بازه زمانی قابل قبول برای سایه هماهنگ شود. افزایش فاصله ممکن است سایه را کم کند، اما زمین و کابل بیشتری بخواهد؛ بنابراین تصمیم نهایی یک مسئله بهینه سازی پروژه است، نه یک عدد ثابت.

تلفات الکتریکی و کیفیت طراحی

افت کابل، اتصالات نامناسب، محدودیت بازه ولتاژ اینورتر، کلیپ توان، عدم تطابق ماژول ها، خاموشی تجهیزات و مصرف داخلی اجزا همگی می توانند انرژی تحویلی را کمتر کنند. در ارزیابی عملکرد، باید توان DC پنل را از انرژی AC تحویل شده جدا کنید و تلفات هر مرحله را به صورت مستند بررسی کنید.

آیا انواع پنل خورشیدی متفاوت کار می کنند؟

اصل تبدیل نور به برق در همه پنل های فتوولتائیک یکسان است، اما ماده و معماری سلول تفاوت دارد. پنل مونوکریستال از سلول های سیلیکونی تک بلوری استفاده می کند؛ پنل پلی کریستال از ساختار چندبلوری ساخته می شود؛ و پنل لایه نازک می تواند از مواد و فرایندهای متفاوتی بهره ببرد. این تفاوت ها بر راندمان، ابعاد، رفتار دمایی، وزن، ظاهر و کاربرد مناسب اثر می گذارند، اما برای انتخاب باید مشخصات مدل واقعی و شرایط پروژه را مقایسه کنید.

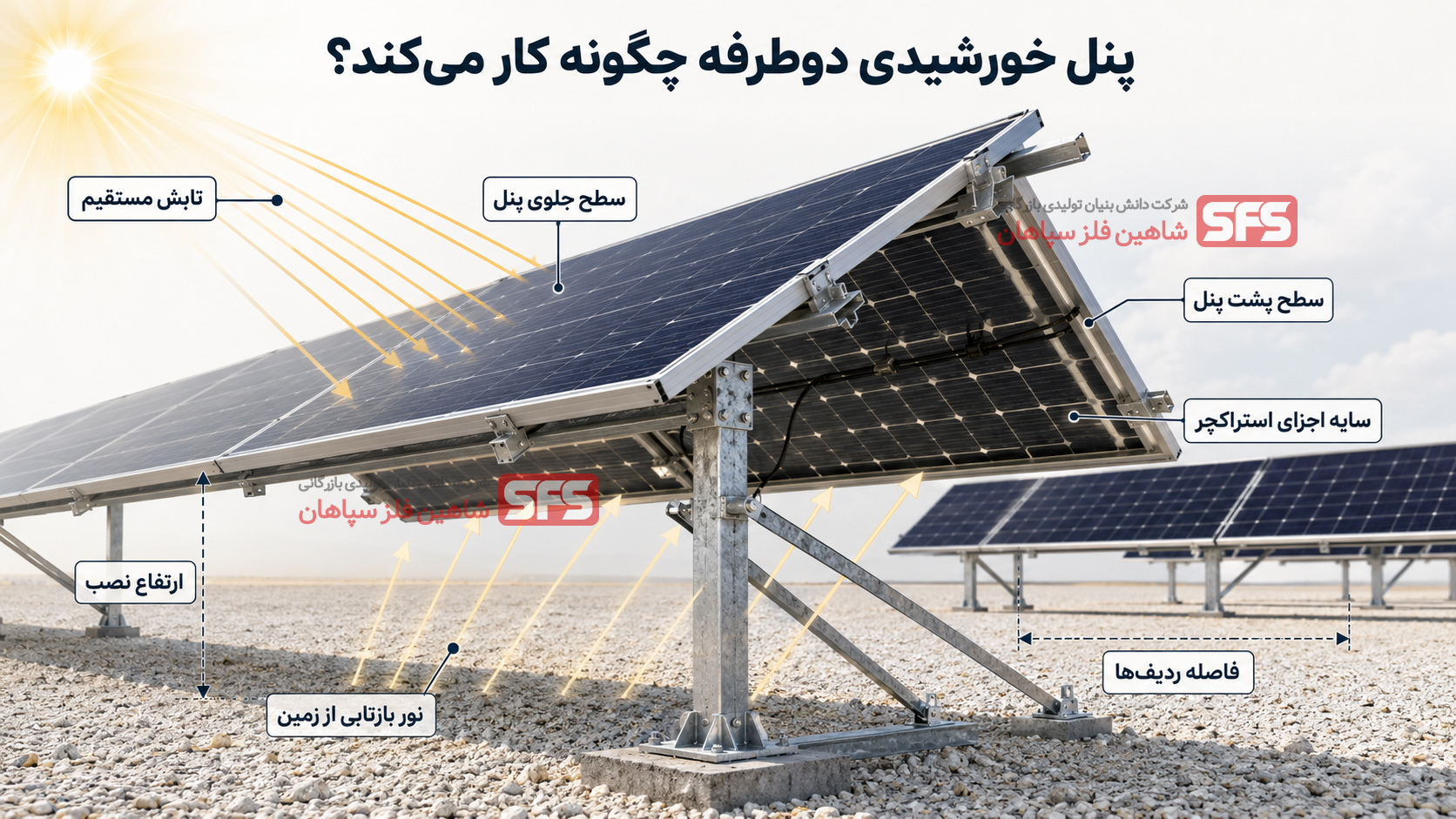

پنل دوطرفه علاوه بر سطح جلو، از تابش رسیده به پشت ماژول نیز انرژی می گیرد. مقدار بهره پشت به بازتاب سطح زمین، ارتفاع نصب، فاصله ردیف ها، سایه پشت پنل و موانعی مانند ریل و اجزای سازه وابسته است. برای مقایسه کامل تر فناوری ها به راهنمای انواع پنل خورشیدی مراجعه کنید؛ در این مقاله تمرکز بر سازوکار مشترک تولید برق است.

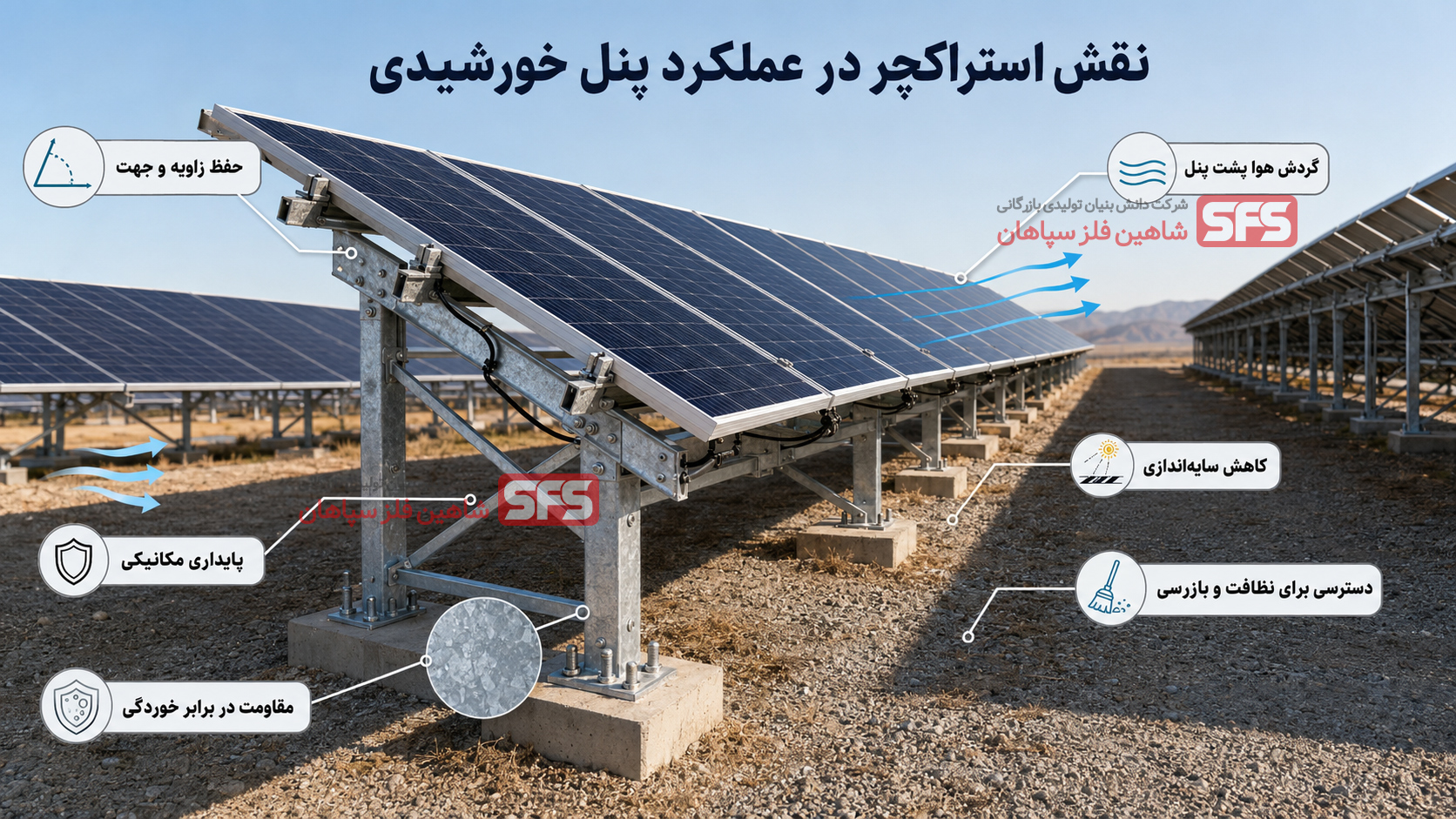

استراکچر پنل خورشیدی چه نقشی در عملکرد و دوام دارد؟

استراکچر مستقیماً برق تولید نمی کند و راندمان ذاتی سلول را بالا نمی برد. وظیفه آن این است که پنل ها و مسیرهای لازم را در موقعیت طراحی شده نگه دارد تا آرایه در برابر بارهای محیطی پایدار بماند و شرایط لازم برای دریافت نور، تهویه، نظافت و تعمیرات حفظ شود. بنابراین اثر سازه بیشتر در تولید قابل دسترس، ایمنی و دوام بلندمدت مجموعه دیده می شود.

حفظ زاویه و جهت طراحی شده

یک استراکچر پنل خورشیدی باید موقعیت هندسی پنل را مطابق نقشه نگه دارد. تغییر شکل، نشست، شل شدن اتصال یا جابه جایی در اثر باد و ارتعاش می تواند زاویه و هم راستایی ردیف ها را تغییر دهد. این موضوع علاوه بر دریافت تابش، بر فاصله ایمن، مسیر کابل و تنش واردشده به فریم ماژول نیز اثر می گذارد.

کاهش سایه اندازی متقابل و توجه به پنل دوطرفه

در نیروگاه های زمینی، فاصله و ارتفاع ردیف ها باید طوری طراحی شود که سایه ردیف جلو در ساعات و فصل های هدف کنترل شود. در ماژول های دوطرفه، فضای پشت پنل، بازتاب سطح و سایه اجزای سازه اهمیت بیشتری پیدا می کند. تیر، ریل یا کابل کشی نامناسب ممکن است توزیع تابش پشت پنل را ناهمگون کند. انتخاب هندسه سازه باید همراه با مدل سازی انرژی و محدودیت های زمین انجام شود.

تهویه پشت پنل و دسترسی برای نگهداری

فاصله مناسب پنل از بام یا سطح زمین به گردش هوا در پشت ماژول کمک می کند و می تواند دمای کاری را نسبت به نصب کاملاً چسبیده به سطح بهتر مدیریت کند. سازه همچنین باید مسیر امن و کافی برای نظافت، بازرسی اتصالات، کنترل کابل ها و تعویض احتمالی ماژول فراهم کند. چیدمانی که سطح را حداکثر پُر کند اما دسترسی نگهداری را حذف کند، ممکن است در بهره برداری هزینه و ریسک بیشتری ایجاد کند.

پایداری مکانیکی، خوردگی و اتصال صحیح پنل

طراحی سازه باید بارهای باد، برف، وزن تجهیزات، ارتعاش، شرایط خاک یا بام و الزامات آیین نامه ای پروژه را در نظر بگیرد. جنس، پوشش ضدخوردگی و سازگاری فلزات نیز باید با رطوبت، شوری، آلودگی صنعتی و عمر طراحی متناسب باشد. استفاده از فلزات ناسازگار یا آسیب دیدن پوشش در محل برش و اتصال می تواند خوردگی موضعی را تشدید کند.

محل بستن و گشتاور کلمپ پنل خورشیدی باید با راهنمای نصب سازنده همان ماژول و طراحی سازه هماهنگ باشد. سفت کردن بیش ازحد، بستن خارج از محدوده مجاز یا اتصال ناکافی می تواند به فریم آسیب بزند یا مقاومت مجموعه را کم کند. برای آشنایی با مراحل اجرا، راهنمای نصب استراکچر خورشیدی را ببینید.

چرا یک زاویه ثابت برای همه ایران درست نیست؟

زاویه مناسب به عرض جغرافیایی، الگوی تابش، هدف تولید فصلی یا سالانه، جهت بام، محدودیت زمین، فاصله ردیف ها، باد و برف و حتی برنامه نظافت وابسته است. زاویه ای که برای یک بام در یک شهر مناسب است، الزاماً برای نیروگاه زمینی در شهر دیگر یا برای سامانه دوطرفه مناسب نیست. طراحی باید بر اساس مختصات و الزامات واقعی پروژه انجام شود، نه نسخه عمومی «یک زاویه برای همه».

در پروژه های بزرگ، هماهنگی تحلیل انرژی با طراحی استراکچر نیروگاه خورشیدی اهمیت بیشتری دارد. در بام ها نیز باید تفاوت قیود سازه ای را بشناسید؛ مقاله تفاوت استراکچر خانگی و صنعتی این موضوع را جداگانه بررسی می کند.

یک مثال ساده از مسیر واقعی برق

فرض کنید در میانه روز، نور به آرایه نصب شده روی یک واحد صنعتی می تابد. سلول ها برق DC تولید می کنند. رشته ها این برق را به اینورتر می رسانند و اینورتر آن را به AC هماهنگ با تابلو تبدیل می کند. اگر بارهای مجموعه همان لحظه فعال باشند، بخشی از انرژی در محل مصرف می شود. اگر سیستم باتری یا امکان تبادل با شبکه داشته باشد، مازاد طبق منطق طراحی مدیریت می شود. با عبور ابر، توان لحظه ای کاهش می یابد؛ با برطرف شدن ابر دوباره بالا می رود. شب، منبع مصرف به شبکه یا باتری منتقل می شود.

در همین مثال، سازه هیچ الکترونی تولید نمی کند؛ اما زاویه و هم راستایی آرایه را حفظ می کند، جلوی جابه جایی ناشی از بارهای محیطی را می گیرد، فضای تهویه و دسترسی ایجاد می کند و فاصله ردیف ها را مطابق طرح نگه می دارد. همین تفکیک، مرز میان «راندمان خود سلول» و «عملکرد واقعی سامانه» را روشن می کند.

باورهای اشتباه درباره نحوه کار پنل خورشیدی

«هرچه هوا گرم تر باشد، پنل بهتر کار می کند.» خیر؛ نور عامل تولید است و افزایش دمای سلول معمولاً توان پنل سیلیکونی را کاهش می دهد.
«پنل برق را داخل خود ذخیره می کند.» خیر؛ ذخیره سازی وظیفه باتری و تجهیزات کنترلی است.
«پنل در هوای ابری کاملاً خاموش است.» خیر؛ نور پراکنده می تواند تولید ایجاد کند، هرچند خروجی معمولاً کمتر است.
«سیستم خورشیدی هنگام قطع برق همیشه ساختمان را روشن نگه می دارد.» خیر؛ این قابلیت به طراحی پشتیبان، نوع اینورتر، حفاظت و ذخیره ساز وابسته است.
«توان نامی پنل همان انرژی روزانه آن است.» خیر؛ وات توان است و کیلووات ساعت انرژی در طول زمان.
«برای همه شهرهای ایران یک زاویه ثابت مناسب است.» خیر؛ موقعیت، فصل هدف، زمین، بام و بارهای محیطی باید هم زمان بررسی شوند.
«استراکچر راندمان سلول را زیاد می کند.» استراکچر راندمان ذاتی را تغییر نمی دهد؛ شرایط هندسی و مکانیکی لازم برای عملکرد پایدار را حفظ می کند.

سؤالات متداول درباره طرز کار پنل خورشیدی

آیا پنل خورشیدی بدون تابش مستقیم هم کار می کند؟

بله. نور پراکنده در هوای ابری یا سایه روشن می تواند برق تولید کند، اما مقدار خروجی به شدت و طیف نور و وضعیت سیستم وابسته است و معمولاً از شرایط آفتابی مناسب کمتر خواهد بود.

آیا لامپ می تواند پنل را شارژ کند؟

از نظر فیزیکی، نور مصنوعی نیز ممکن است خروجی بسیار محدودی ایجاد کند؛ اما استفاده از برق برای روشن کردن لامپ و سپس تولید دوباره برق با پنل، به علت تلفات متعدد راهکار تولید انرژی نیست.

چرا اینورتر برای بیشتر سیستم ها لازم است؟

زیرا پنل برق DC تولید می کند، درحالی که شبکه و بسیاری از مصرف کننده ها به AC نیاز دارند. اینورتر علاوه بر تبدیل، کنترل نقطه کار، پایش و حفاظت های مرتبط را نیز انجام می دهد.

آیا همه سیستم های خورشیدی باتری دارند؟

خیر. سیستم متصل به شبکه می تواند بدون باتری کار کند. باتری زمانی اضافه می شود که ذخیره انرژی، برق پشتیبان یا مدیریت خاص بار بخشی از هدف پروژه باشد.

چرا پنل در ظهر همیشه توان نامی خود را نشان نمی دهد؟

توان نامی در شرایط آزمون مرجع تعیین می شود. دمای سلول، شدت و زاویه تابش، آلودگی، سایه، تلرانس ماژول و تلفات الکتریکی باعث می شوند توان واقعی متفاوت باشد.

آیا سایه روی یک قسمت کوچک مهم است؟

ممکن است مهم باشد. اثر سایه به محل آن، اتصال سلول ها، دیودهای بای پس، آرایش رشته و ردیاب های اینورتر بستگی دارد و همیشه متناسب با مساحت سایه نیست.

آیا پنل دوطرفه از پشت هم برق تولید می کند؟

بله، اگر نور مستقیم یا بازتابی به پشت ماژول برسد. بهره واقعی به آلبدو سطح، ارتفاع، فاصله ردیف ها و موانع پشت پنل از جمله اجزای سازه وابسته است.

آیا جهت جنوب همیشه تنها انتخاب ممکن است؟

خیر. جهت مناسب به نیم کره، محل، شکل بام، الگوی مصرف، محدودیت سایه و هدف تولید وابسته است. طراحی باید با مدل سازی پروژه انجام شود.

آیا شستن پنل همیشه تولید را بیشتر می کند؟

اگر آلودگی عامل افت باشد، نظافت می تواند تولید قابل دسترس را بازیابی کند؛ اما زمان بندی و روش آن باید اقتصادی، ایمن و مطابق دستورالعمل سازنده باشد.

استراکچر چه ارتباطی با برق تولیدی دارد؟

استراکچر برق تولید نمی کند، اما زاویه، جهت، فاصله، تهویه و پایداری پنل ها را حفظ می کند. طراحی نامناسب می تواند سایه، گرما، جابه جایی یا دشواری نگهداری ایجاد کند.

از نور تا برق قابل استفاده

پنل خورشیدی با جذب نور در سلول های نیمه رسانا و استفاده از اثر فتوولتائیک، حامل های بار ایجاد و جدا می کند. کنتاکت ها جریان مستقیم را جمع می کنند، اینورتر آن را به برق متناوب تبدیل می کند و سامانه بر اساس نوع طراحی، انرژی را به مصرف کننده، باتری یا شبکه می رساند. پنل در شب تولید عملی ندارد، در هوای ابری معمولاً با توان کمتر کار می کند و در خاموشی فقط زمانی برق پشتیبان می دهد که سیستم برای این کار طراحی شده باشد.

برای ارزیابی عملکرد، توان نامی را با انرژی واقعی اشتباه نگیرید. تابش، دمای سلول، سایه، گردوغبار، زاویه، فاصله ردیف ها، اینورتر، کابل کشی و تلفات کل سامانه را با هم ببینید. استراکچر نیز با حفظ هندسه، تهویه، دسترسی و پایداری مکانیکی، شرایط لازم برای عملکرد ایمن و پایدار پنل ها را در بلندمدت نگه می دارد.
