برای نیروگاه خورشیدی چقدر زمین لازم است؟

برای برآورد اولیه یک نیروگاه زمینی با استراکچر ثابت، معمولاً می توانید حدود ۱۲ تا ۱۵ مترمربع زمین قابل ساخت به ازای هر کیلووات ظرفیت DC در نظر بگیرید. بر این اساس، یک نیروگاه یک مگاواتی در زمین منظم و نسبتاً مسطح، در سناریوی نمونه این مقاله حدود ۱٫۲ تا ۱٫۵ هکتار فضا نیاز دارد. این عدد قطعی نیست؛ ترکر، شکل نامنظم زمین، شیب، حریم ها، مسیرهای دسترسی، پست برق و فاصله ردیف ها می توانند مساحت را افزایش دهند. پیش از خرید یا اجاره زمین، امکان اتصال به شبکه و Layout اولیه پروژه را بررسی کنید.

اگر در منابع مختلف با عددهایی از یک تا بیش از دو هکتار برای هر مگاوات روبه رو شده اید، لزوماً همه آن ها اشتباه نیستند. بخش مهمی از اختلاف به این برمی گردد که یک منبع فقط میدان پنل ها را اندازه می گیرد و منبع دیگر کل زمین محصورشده، راه ها، حریم ها و بخش های غیرقابل ساخت را نیز وارد محاسبه می کند. تفاوت ظرفیت DC و AC و نوع سازه نیز نتیجه را تغییر می دهد.

برای هر مگاوات نیروگاه خورشیدی چند هکتار زمین لازم است؟

برای یک پاسخ اجرایی باید ابتدا مشخص کنید منظور از «یک مگاوات» ظرفیت DC پنل هاست یا ظرفیت AC قابل تحویل به شبکه. در این مقاله، مگر آنجا که خلاف آن گفته شود، ظرفیت ها بر مبنای DC بیان شده اند. در یک زمین منظم با استراکچر ثابت و پنل های جدید، بازه ۱٫۲ تا ۱٫۵ هکتار به ازای هر MWdc می تواند برای برآورد مقدماتی استفاده شود؛ اما این بازه نباید جایگزین طراحی سایت شود.

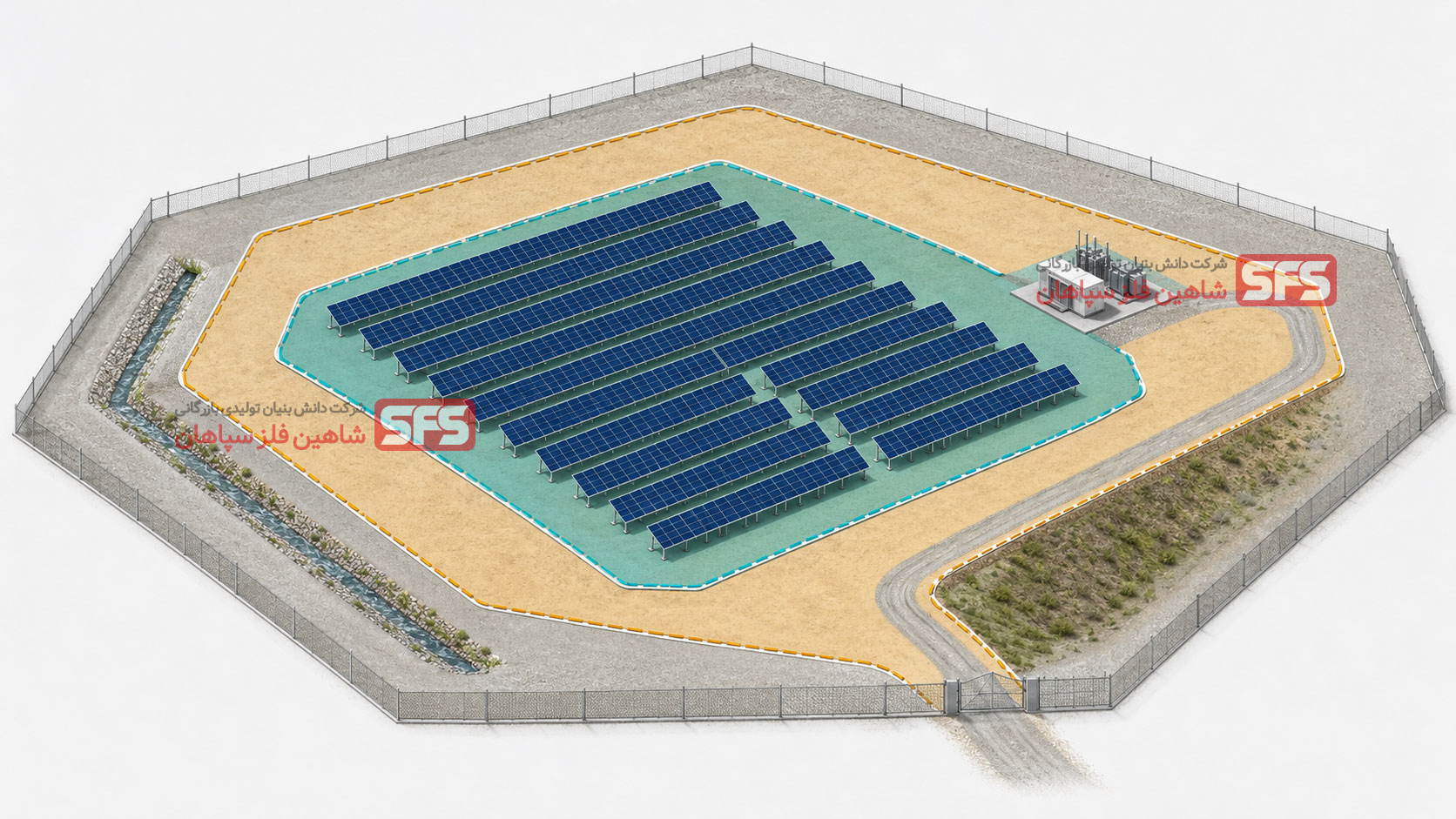

چهار نوع مساحت را با یکدیگر اشتباه نگیرید

1. سطح خالص پنل ها: جمع مساحت فیزیکی تمام ماژول های خورشیدی است. این عدد هیچ فاصله ای برای جلوگیری از سایه یا دسترسی تعمیراتی ندارد.
2. میدان آرایه: سطح پنل ها به علاوه فاصله بین ردیف ها و فاصله های داخل بلوک های نصب است.
3. زمین قابل ساخت: بخشی از ملک است که پس از حذف عوارض، حریم ها، شیب نامناسب و نقاط غیرقابل دسترسی، واقعاً قابلیت اجرای تجهیزات را دارد.
4. مساحت کل سایت: کل محدوده پروژه شامل آرایه ها، راه ها، ترانسفورماتورها، اتاق کنترل، فنس، زهکشی و فضاهای خدماتی است.

نکته کلیدی: وقتی عدد مساحت را از یک منبع می خوانید، بررسی کنید عدد مربوط به سطح پنل ها، میدان آرایه یا کل سایت است. مقایسه اعداد بدون یکسان کردن تعریف مساحت، نتیجه قابل اتکایی نمی دهد.

زمین مورد نیاز نیروگاه خورشیدی از ۵ کیلووات تا ۱۰ مگاوات

جدول زیر برای یک نیروگاه زمینی با استراکچر ثابت تهیه شده است. فرض نمونه، پنل ۶۲۰ وات با مساحت حدود ۲٫۸ مترمربع، نسبت پوشش زمین ۰٫۳۸ تا ۰٫۴۵ و ۱۵ تا ۲۵ درصد فضای اضافه برای مسیرها، تجهیزات و حریم هاست. مدل و ابعاد واقعی پنل باید هنگام طراحی با دیتاشیت پروژه جایگزین شوند.

ظرفیت DC	تعداد تقریبی پنل	سطح خالص پنل ها	مساحت کل برآوردی
۵ کیلووات	۸ تا ۹	حدود ۲۳ مترمربع	۶۰ تا ۷۵ مترمربع
۱۰ کیلووات	۱۶ تا ۱۷	حدود ۴۵ مترمربع	۱۲۰ تا ۱۵۰ مترمربع
۲۰ کیلووات	۳۲ تا ۳۳	حدود ۹۰ مترمربع	۲۴۰ تا ۳۰۰ مترمربع
۵۰ کیلووات	حدود ۸۱	حدود ۲۲۶ مترمربع	۶۰۰ تا ۷۵۰ مترمربع
۱۰۰ کیلووات	حدود ۱۶۲	حدود ۴۵۲ مترمربع	۱۲۰۰ تا ۱۵۰۰ مترمربع
۲۰۰ کیلووات	حدود ۳۲۳	حدود ۹۰۳ مترمربع	۲۴۰۰ تا ۳۰۰۰ مترمربع
۵۰۰ کیلووات	حدود ۸۰۷	حدود ۲۲۵۸ مترمربع	۶۰۰۰ تا ۷۵۰۰ مترمربع
۱ مگاوات	حدود ۱۶۱۳	حدود ۴۵۱۶ مترمربع	۱٫۲ تا ۱٫۵ هکتار
۵ مگاوات	حدود ۸۰۶۵	حدود ۲٫۲۶ هکتار	۶ تا ۷٫۵ هکتار
۱۰ مگاوات	حدود ۱۶٬۱۳۰	حدود ۴٫۵۲ هکتار	۱۲ تا ۱۵ هکتار

این جدول برای برآورد مقدماتی است. در ظرفیت های کوچک، نصب روی پشت بام نیز رایج است و محدودیت های فاصله از لبه بام، مسیر آتش نشانی، سایه تجهیزات و تحمل بار سازه ای باید جداگانه بررسی شوند. در نیروگاه های چندمگاواتی نیز ابعاد پست و شبکه جمع آوری برق می تواند سهم فضای جانبی را تغییر دهد.

اگر مساحت زمین را بدانید، چه ظرفیتی قابل نصب است؟

مساحت قابل ساخت	ظرفیت تقریبی با استراکچر ثابت
۱۰۰۰ مترمربع	حدود ۶۵ تا ۸۰ کیلووات
۱۵۰۰ مترمربع	حدود ۱۰۰ تا ۱۲۵ کیلووات
۳۰۰۰ مترمربع	حدود ۲۰۰ تا ۲۵۰ کیلووات
۵۰۰۰ مترمربع	حدود ۳۳۰ تا ۴۱۵ کیلووات
یک هکتار	حدود ۶۶۰ تا ۸۳۰ کیلووات

مبنای این جدول، مساحت قابل ساخت است؛ نه صرفاً مساحت درج شده در سند. برای مثال ممکن است یک زمین یک هکتاری، به دلیل حریم خط برق، مسیر آب، شکل باریک یا سایه عوارض اطراف، فقط هفت هزار مترمربع فضای مفید داشته باشد.

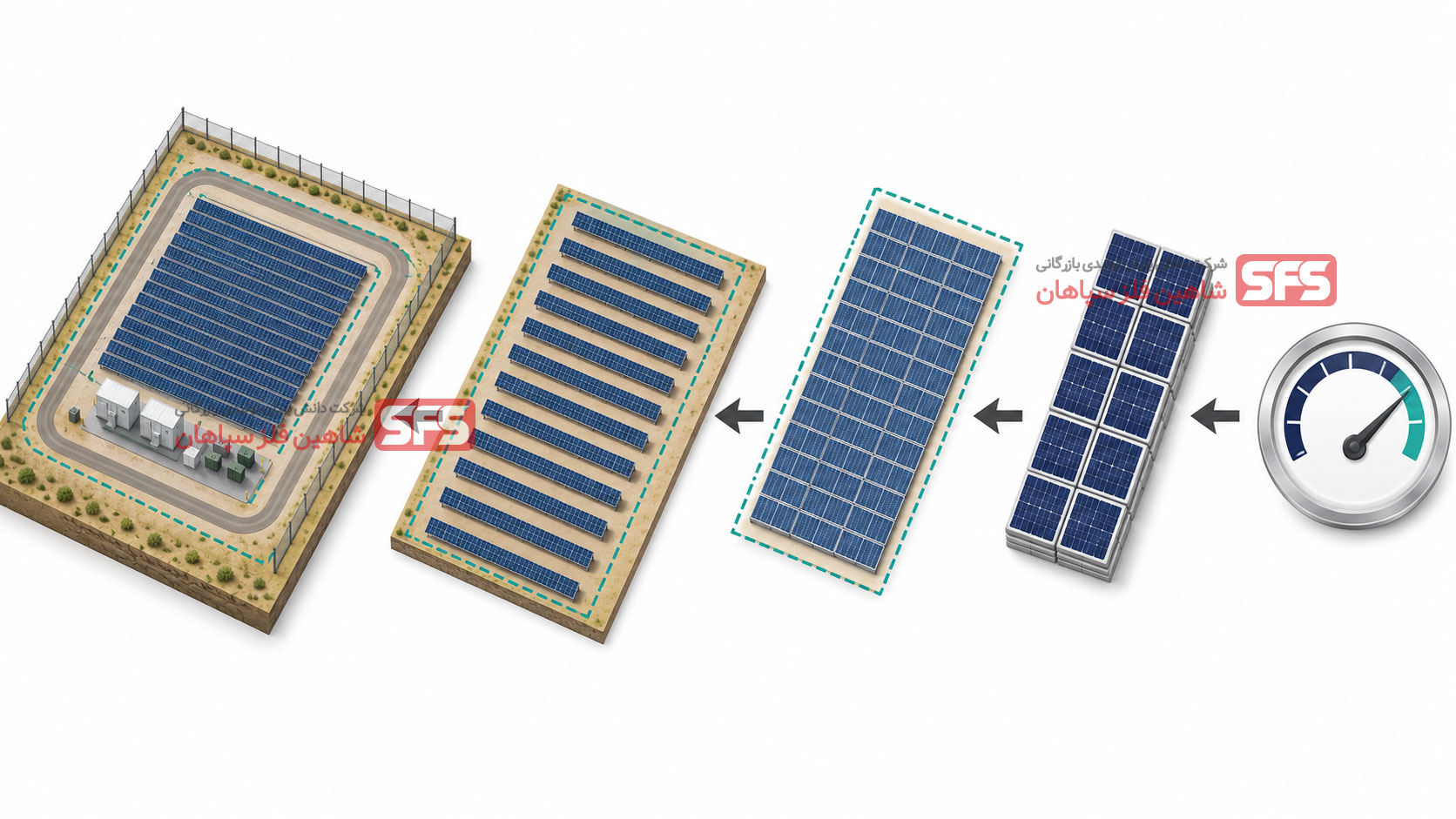

مساحت نیروگاه خورشیدی چگونه محاسبه می شود؟

محاسبه دقیق زمین یک فرآیند طراحی است، اما منطق اصلی آن را می توان در چهار مرحله خلاصه کرد.

۱. ظرفیت DC و AC را مشخص کنید

ظرفیت DC از مجموع توان نامی پنل ها به دست می آید. ظرفیت AC به توان اینورترها و نقطه تحویل برق مربوط است. برای نمونه، ممکن است نیروگاهی با ۱٫۲ مگاوات پنل DC، یک مگاوات ظرفیت AC داشته باشد. اگر این دو ظرفیت مشخص نباشند، مقایسه مساحت پروژه ها گمراه کننده خواهد بود.

۲. تعداد و سطح خالص پنل ها را به دست آورید

فرمول تعداد پنل

تعداد پنل ها = ظرفیت DC موردنظر برحسب وات ÷ توان نامی هر پنل

پس از تعیین تعداد پنل ها، عدد به دست آمده باید با تعداد پنل موردنیاز هر استرینگ و آرایش الکتریکی اینورتر هماهنگ شود. بنابراین تعداد نهایی ممکن است کمی با تقسیم ساده تفاوت داشته باشد.

فرمول سطح خالص

سطح خالص پنل ها = تعداد پنل ها × مساحت فیزیکی هر پنل

۳. GCR و فاصله بین ردیف ها را وارد کنید

نسبت پوشش زمین (Ground Coverage Ratio یا GCR) رابطه میان سطح پنل ها و زمین مورد استفاده آرایه را نشان می دهد. هرچه ردیف ها از یکدیگر دورتر باشند، GCR کاهش و مساحت زمین افزایش پیدا می کند؛ اما تلفات سایه متقابل نیز کمتر می شود. تعریف GCR باید در گزارش مشخص شود، زیرا گاهی سطح واقعی پنل و گاهی تصویر افقی آن مبنا قرار می گیرد.

فرمول میدان آرایه

مساحت میدان آرایه = سطح خالص پنل ها ÷ GCR

فاصله مناسب ردیف ها با توجه به ارتفاع لبه پنل، طول میز، زاویه نصب، عرض جغرافیایی، زمان مرجع کنترل سایه و جهت شیب زمین تعیین می شود. فشرده کردن ردیف ها بدون شبیه سازی می تواند کاهش تولید، دشواری شست وشو و محدودیت دسترسی ایجاد کند.

۴. فضاهای جانبی را اضافه کنید

میدان آرایه هنوز کل زمین مورد نیاز نیست. فضای تجهیزات و بهره برداری باید به آن افزوده شود:

• راه های اصلی و مسیر عبور خودروهای تعمیراتی و آتش نشانی؛
• اینورترها، ترانسفورماتورها، پست، تابلوها و اتاق کنترل؛
• کانال ها یا مسیرهای کابل DC و AC و تجهیزات ارتینگ؛
• فنس، فاصله از مرز، زهکشی و مسیر خروج آب های سطحی؛
• حریم خطوط برق، لوله ها، جاده ها و سایر زیرساخت های موجود؛
• فضای تعمیر، شست وشو، انبار موقت و توسعه احتمالی آینده.

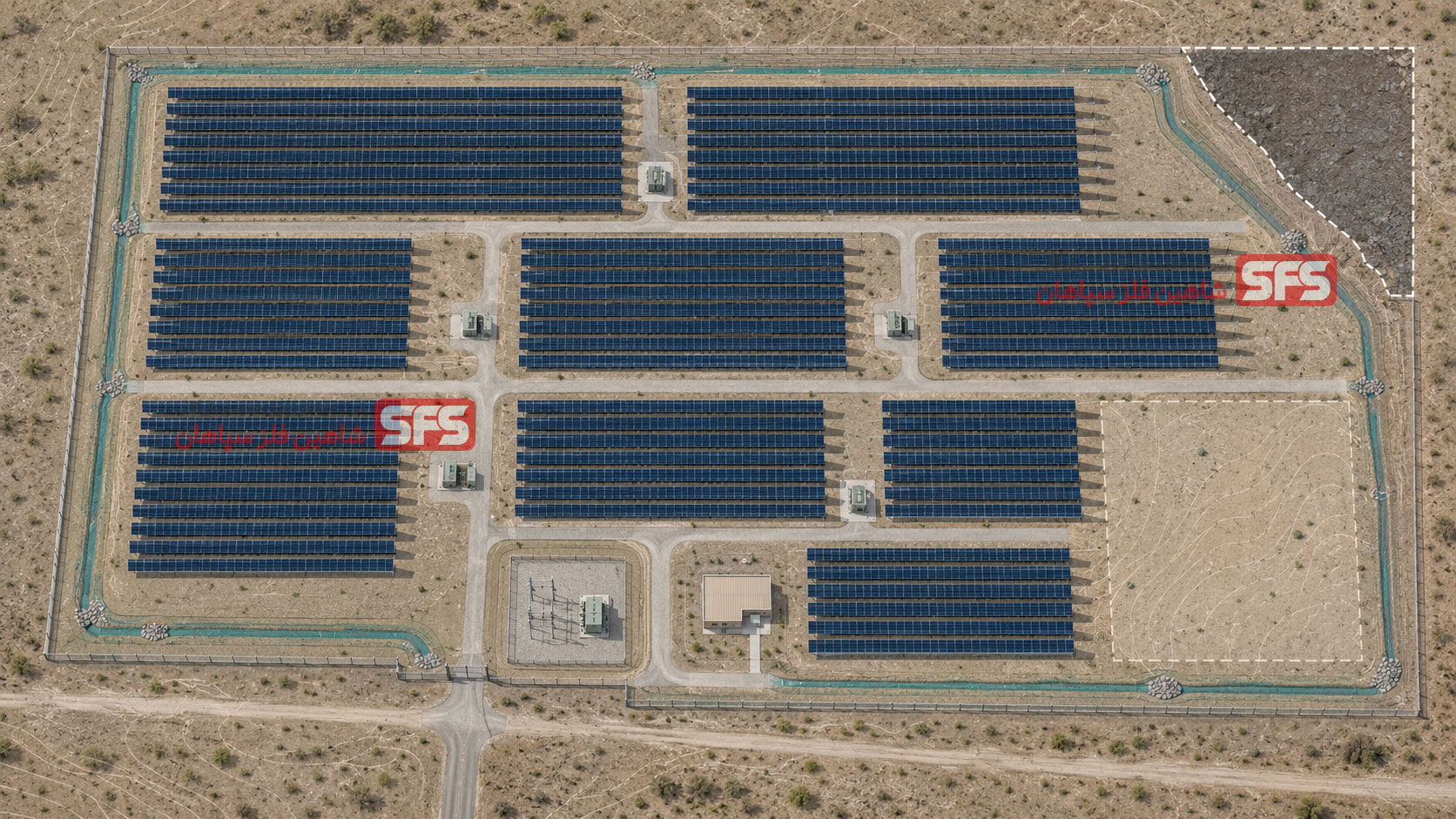

مثال واقعی: نیروگاه یک مگاواتی چقدر زمین می خواهد؟

برای اینکه محاسبه قابل بازبینی باشد، یک پنل نمونه ۶۲۰ وات با مساحت ۲٫۸ مترمربع، استراکچر ثابت و GCR بین ۰٫۳۸ تا ۰٫۴۵ را در نظر می گیریم. این پنل صرفاً فرض محاسباتی است و در پروژه واقعی باید دیتاشیت محصول منتخب جایگزین شود.

مرحله	محاسبه	نتیجه
تعداد پنل	1,000,000 ÷ 620	حدود ۱۶۱۳ پنل
سطح خالص پنل	1,613 × 2.8	حدود ۴۵۱۶ مترمربع
میدان آرایه	4,516 ÷ GCR	حدود ۱۰٬۰۳۶ تا ۱۱٬۸۸۵ مترمربع
کل سایت نمونه	10,036–11,885 × 1.15–1.25	حدود ۱۱٬۵۴۰ تا ۱۴٬۸۶۰ مترمربع
بازه گرد شده	—	حدود ۱٫۲ تا ۱٫۵ هکتار



چرا منابع عددهای متفاوتی ارائه می کنند؟

پژوهش تجربی آزمایشگاه ملی لارنس برکلی ( پژوهش LBNL و راهنمای DOE) روی بخش بزرگی از نیروگاه های مقیاس بزرگ آمریکا، میانه تراکم را معادل حدود ۲٫۸ ایکر بر MWdc برای سازه ثابت و ۴٫۲ ایکر برای ترکر گزارش کرده است؛ یعنی تقریباً ۱٫۱۳ و ۱٫۷۰ هکتار. راهنمای وزارت انرژی آمریکا برای یک قطعه زمین متعارف، حدود ۵ تا ۶ ایکر یا ۲ تا ۲٫۴ هکتار بر MWdc را به عنوان قاعده مقدماتی کل سایت بیان می کند. این اختلاف نشان می دهد تعریف محدوده و نوع زمین به اندازه خود ظرفیت اهمیت دارد.

چه عواملی زمین مورد نیاز نیروگاه را تغییر می دهند؟

توان، ابعاد و راندمان پنل

برای یک ظرفیت DC مشخص، پنلی که توان بیشتری را در سطح کمتر ارائه می کند، سطح خالص کمتری نیاز دارد. بااین حال توان بالاتر روی برچسب پنل به تنهایی کافی نیست؛ باید توان بر واحد سطح، ابعاد فیزیکی، محدودیت حمل، سازگاری با استراکچر و طراحی الکتریکی نیز مقایسه شود.

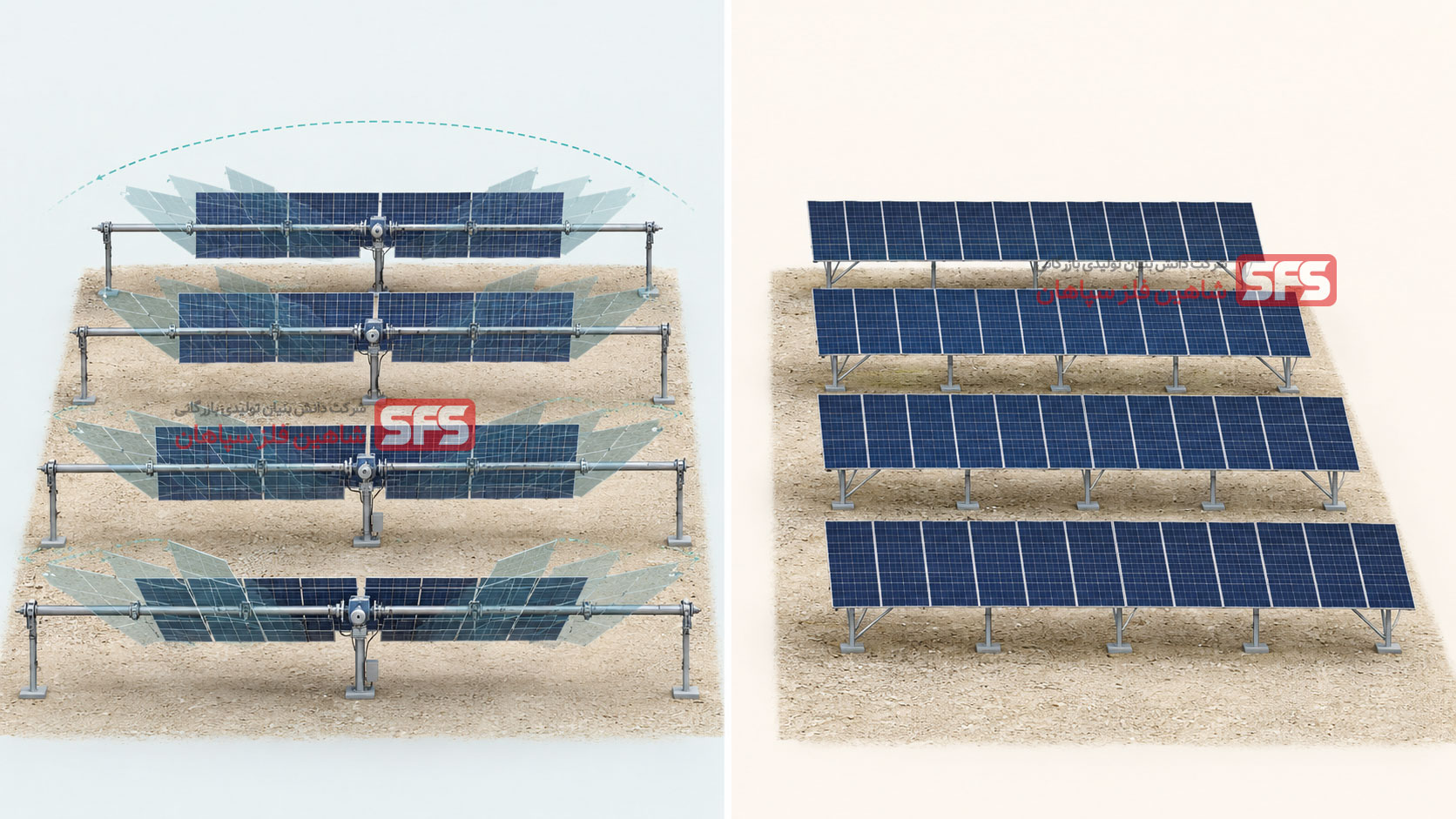

استراکچر ثابت یا ترکر

معیار	استراکچر ثابت	ترکر تک محوره
نحوه قرارگیری	زاویه ثابت	چرخش معمولاً حول محور شمالی–جنوبی
تراکم ظرفیت	معمولاً بیشتر	معمولاً کمتر به ازای MWdc
مساحت اولیه	کمتر در زمین منظم	اغلب بیشتر
تولید انرژی	کمتر از ترکر در شرایط مشابه	معمولاً بیشتر؛ وابسته به اقلیم
نگهداری	ساده تر	قطعات متحرک و کنترل بیشتر
انتخاب مناسب	پروژه های ساده و محدودیت زمین	پس از تحلیل تولید، زمین و اقتصاد پروژه

ترکر با دنبال کردن خورشید می تواند انرژی بیشتری تولید کند، اما این افزایش تولید به معنی نیاز قطعی به زمین کمتر نیست. برای جلوگیری از برخورد، سایه و محدودیت حرکت، فاصله محورهای ترکر معمولاً بیشتر از آرایه های ثابت انتخاب می شود.

پنل دوطرفه یا Bifacial

پنل دوطرفه از تابش رسیده به پشت ماژول نیز استفاده می کند. میزان سود آن به آلبدو یا بازتاب زمین، ارتفاع نصب، فاصله ردیف ها، سایه پشت پنل و طراحی استراکچر وابسته است. بنابراین نباید نتیجه گرفت که پنل دوطرفه همیشه زمین کمتری لازم دارد؛ گاهی فاصله یا ارتفاع بیشتر برای دستیابی به بهره واقعی توجیه پیدا می کند.

زاویه نصب، عرض جغرافیایی و فاصله ردیف ها

با افزایش زاویه نصب، ارتفاع مؤثر ردیف و طول سایه آن تغییر می کند. فاصله ردیف ها باید با هندسه خورشیدی محل و معیار قابل قبول تلفات سایه تعیین شود. یک فاصله ثابت برای تمام استان ها و تمام تیپ های سازه وجود ندارد.

شکل، شیب و شرایط خاک

زمین های مستطیلی و یکپارچه معمولاً بهره برداری بهتری از مساحت دارند. قطعات باریک، شکسته یا چندتکه، فضای پرت بیشتری ایجاد می کنند. شیب و ناهمواری نیز می تواند طول پایه ها، عملیات خاکی، مسیر راه و آرایش میزها را تغییر دهد. مطالعات ژئوتکنیک برای انتخاب شمع کوبشی، پیچ زمینی، فونداسیون بتنی یا راهکار دیگر ضروری است.

باد، برف، خوردگی و زهکشی

شرایط محیطی ممکن است ارتفاع، فاصله پایه ها، مقاطع فولادی، نوع مهاربندی و فونداسیون را تغییر دهد. در مناطق خورنده، انتخاب پوشش مناسب سازه اهمیت بیشتری پیدا می کند. مسیر طبیعی آب نیز نباید با چیدمان فشرده پنل ها و راه ها مسدود شود.

زمین مناسب برای نیروگاه خورشیدی چه شرایطی دارد؟

بزرگ بودن زمین به تنهایی کافی نیست. پیش از تصمیم نهایی، موارد زیر را بررسی کنید:

• مساحت قابل ساخت پس از حذف حریم ها و موانع کافی باشد؛
• سایه دائمی یا طولانی از ساختمان، درخت، کوه یا دکل وجود نداشته باشد؛
• شکل زمین امکان ایجاد ردیف های منظم و مسیر خدماتی را فراهم کند؛
• شیب و ناهمواری، عملیات خاکی غیرمنطقی ایجاد نکند؛
• راه دسترسی مناسب برای کامیون، جرثقیل و تجهیزات اجرایی وجود داشته باشد؛
• ظرفیت اتصال شبکه و نقطه تحویل برق پیش از خرید یا اجاره بررسی شود؛
• وضعیت مالکیت، معارض، کاربری و محدودیت های قانونی روشن باشد؛
• آب های سطحی و خطر آب گرفتگی یا فرسایش بررسی شده باشد؛
• امکان انجام مطالعات ژئوتکنیک و اجرای فونداسیون وجود داشته باشد؛
• فضای کافی برای بهره برداری، نگهداری و توسعه احتمالی باقی بماند.

هشدار پیش از خرید زمین نزدیکی ظاهری به یک خط برق به معنی امکان قطعی اتصال نیست. ظرفیت شبکه، سطح ولتاژ، نقطه اتصال و هزینه زیرساخت باید از مرجع مسئول بررسی شوند. زمینی ارزان اما بدون اتصال اقتصادی می تواند کل پروژه را متوقف کند.



آیا می توان در زمین کشاورزی نیروگاه ساخت؟

امکان استفاده از زمین کشاورزی به نوع کاربری، درجه زمین، محل پروژه، مدل نیروگاه و مجوزهای لازم وابسته است. مقررات واگذاری و تغییر کاربری نیز ممکن است اصلاح شوند. بنابراین قبل از هر تعهد مالی، آخرین الزامات را از ساتبا، سازمان امور اراضی، جهاد کشاورزی، منابع طبیعی و شرکت برق مرتبط استعلام کنید. این مقاله جایگزین استعلام رسمی یا مشاوره حقوقی پروژه نیست.

آیین نامه رفع موانع احداث نیروگاه های تجدیدپذیر  |  سازمان امور اراضی کشور

استراکچر چگونه بر استفاده از زمین اثر می گذارد؟

استراکچر فقط پایه نگهدارنده پنل نیست؛ هندسه آن بخشی از Layout نیروگاه را شکل می دهد. تعداد پنل در هر میز، حالت عمودی یا افقی ماژول، زاویه نصب، ارتفاع لبه پایین، فاصله پایه ها و نوع فونداسیون بر فاصله ردیف ها و مسیرهای دسترسی اثر می گذارند.

ویژگی استراکچر	اثر بر طراحی و بهره برداری زمین
زاویه و ارتفاع	طول سایه، فاصله ردیف ها و دسترسی شست وشو
آرایش پنل روی میز	عرض میز، تعداد ردیف و تعداد میزهای پروژه
نوع فونداسیون	سطح اشغال، عملیات خاکی و قابلیت اجرا در خاک
بار باد و برف	مقاطع، مهاربندی، فاصله پایه ها و ایمنی
پوشش ضدخوردگی	دوام سازه در محیط و کاهش ریسک تعمیرات
مدولار بودن سازه	سرعت نصب، نظم ردیف ها و کنترل خطای اجرا

انتخاب درست استراکچر می تواند استفاده از زمین را منظم تر و اجرای پروژه را ساده تر کند، اما فشرده ترین چیدمان همیشه بهترین گزینه نیست. کاهش بیش از حد فاصله ردیف ها ممکن است باعث تلفات سایه، سخت شدن تعمیرات و کاهش فضای مانور تجهیزات شود. بهینه سازی واقعی باید بین زمین، تولید انرژی، ایمنی، هزینه سازه و بهره برداری تعادل برقرار کند.

۸ اشتباه پرهزینه در انتخاب زمین نیروگاه خورشیدی

1. خرید زمین قبل از استعلام اتصال: ممکن است اتصال به شبکه از نظر فنی یا اقتصادی امکان پذیر نباشد.
2. محاسبه بر اساس کل مساحت سند: حریم ها، مسیرها و نقاط غیرقابل ساخت ظرفیت واقعی را کاهش می دهند.
3. یکی گرفتن ظرفیت DC و AC: مقایسه پروژه ها و مساحت موردنیاز را مخدوش می کند.
4. محاسبه فقط با سطح پنل ها: فاصله ردیف ها و تجهیزات جانبی حذف می شوند.
5. استفاده از یک فاصله ردیف ثابت: هندسه سایه در شهرها و تیپ های سازه متفاوت است.
6. فرض اینکه پنل دوطرفه همیشه زمین را کم می کند: بازده پشت پنل به ارتفاع، فاصله و آلبدو وابسته است.
7. نادیده گرفتن خاک و زهکشی: پس از خرید ممکن است هزینه فونداسیون و عملیات عمرانی افزایش یابد.
8. انتخاب استراکچر پس از نهایی شدن Layout: هندسه و فونداسیون سازه باید از ابتدا با چیدمان هماهنگ باشند.

برای ارزیابی اولیه زمین چه اطلاعاتی آماده کنید؟

برای اینکه بررسی اولیه از حالت حدس خارج شود، اطلاعات زیر را آماده کنید:

• مختصات جغرافیایی و نشانی پروژه؛
• فایل KML، نقشه UTM یا ابعاد دقیق اضلاع زمین؛
• ظرفیت هدف و مشخص بودن مبنای DC یا AC؛
• مدل، توان و ابعاد پنل پیشنهادی؛
• نوع سازه موردنظر: ثابت یا ترکر؛
• شیب، جهت شیب و تصاویر وضع موجود؛
• موانع و منابع سایه اطراف زمین؛
• محل تقریبی نقطه اتصال، پست و مسیر ورود تجهیزات؛
• اطلاعات اولیه باد، برف، خوردگی و خاک؛
• حریم ها، مسیر آب، راه موجود و بخش های غیرقابل ساخت.

اگر ظرفیت، موقعیت و ابعاد زمین خود را مشخص کرده اید، اطلاعات پنل و شرایط سایت را برای انتخاب تیپ مناسب استراکچر آماده کنید. هرچه ورودی ها دقیق تر باشند، برآورد تعداد میزها، مقاطع، فونداسیون و نیازهای تولید سازه واقع بینانه تر خواهد بود.
