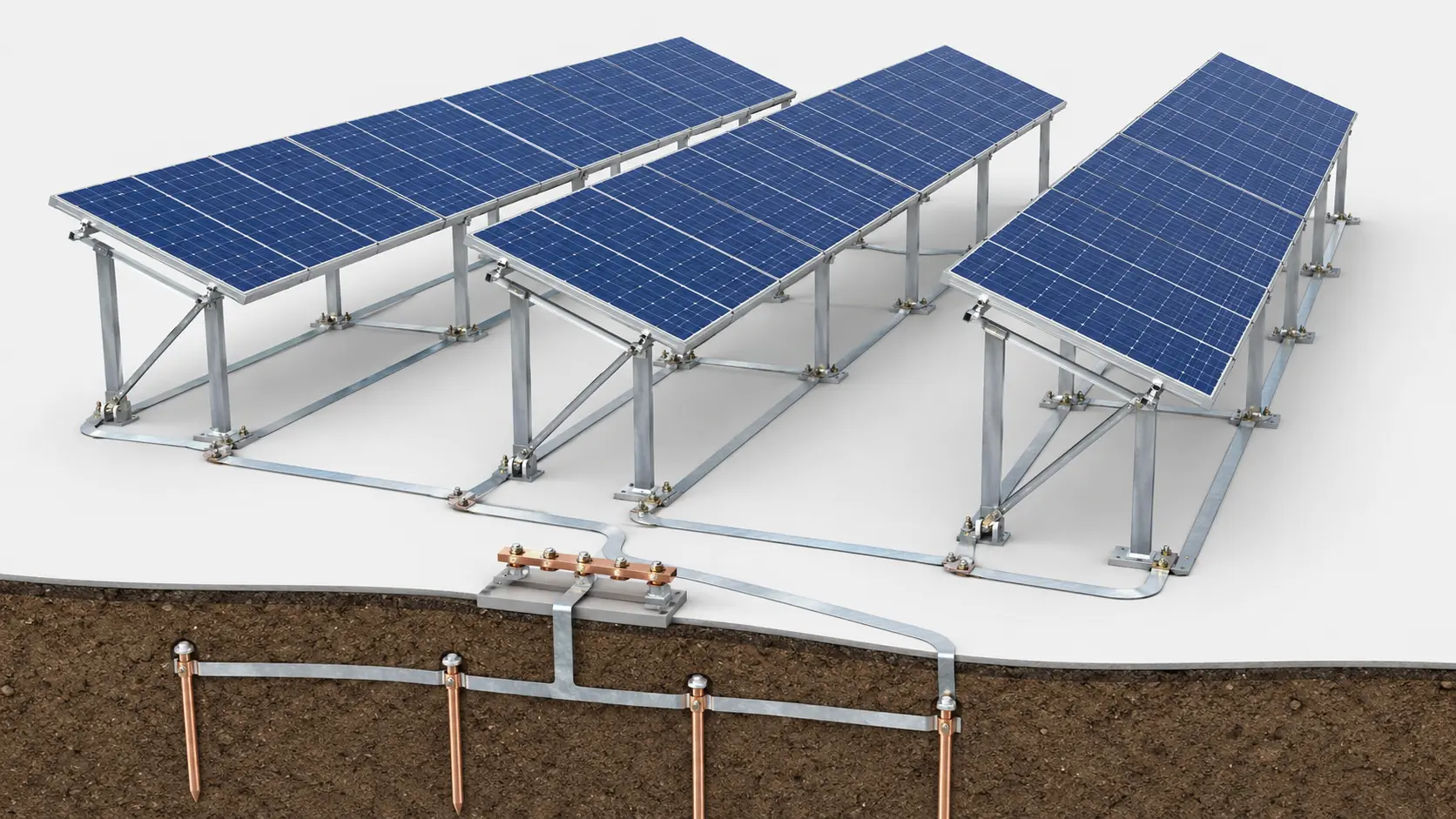

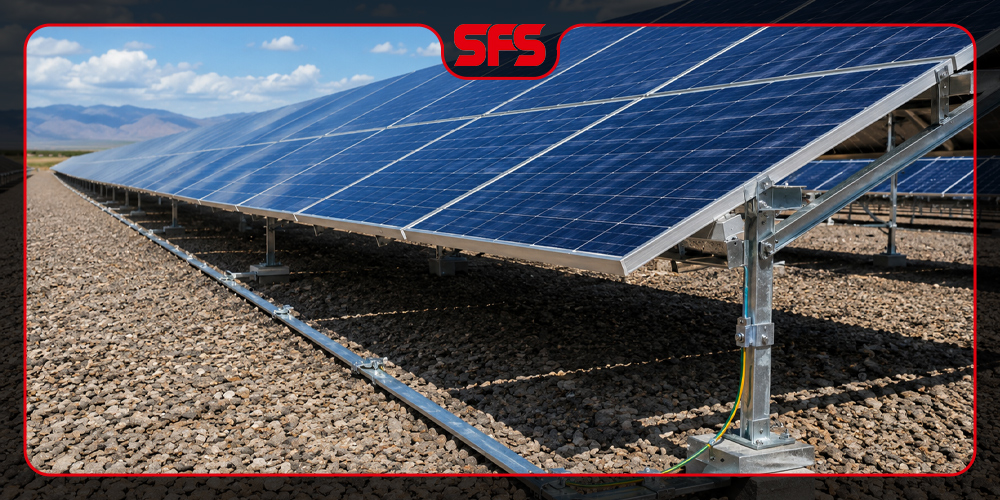

سیستم ارت در نیروگاه خورشیدی

سیستم ارت در نیروگاه خورشیدی یکی از بخش های حیاتی طراحی و اجرای پروژه است. در یک نیروگاه خورشیدی، پنل ها، استراکچر فلزی، اینورترها، تابلوهای برق، کابل ها و تجهیزات حفاظتی در فضای باز نصب می شوند و به طور مداوم در معرض رطوبت، گرد و غبار، تغییرات دما، باد، باران و احتمال اضافه ولتاژ قرار دارند. به همین دلیل، اجرای صحیح سیستم ارت فقط یک الزام فنی نیست؛ بلکه بخشی از ایمنی، دوام و عملکرد بلندمدت نیروگاه محسوب می شود.

در پروژه های خورشیدی، سیستم ارت وظیفه دارد مسیر ایمن و کنترل شده ای برای جریان های خطا، نشتی، اضافه ولتاژ و اثرات ناشی از صاعقه یا اختلالات الکتریکی فراهم کند. اگر این مسیر به درستی طراحی و اجرا نشود، احتمال برق گرفتگی، آسیب به اینورتر، اختلال در عملکرد تجهیزات حفاظتی، خوردگی اتصالات و کاهش ایمنی کل نیروگاه افزایش پیدا می کند.

سیستم ارت نیروگاه خورشیدی چیست؟

سیستم ارت یا سیستم زمین در نیروگاه خورشیدی مجموعه ای از هادی ها، الکترودها، اتصالات، تسمه ها، کابل ها و مسیرهای هم بندی است که بخش های فلزی و تجهیزات الکتریکی نیروگاه را به زمین متصل می کند. هدف این سیستم، کاهش اختلاف پتانسیل بین اجزای فلزی، هدایت جریان های ناخواسته به زمین و کمک به عملکرد درست تجهیزات حفاظتی است.

در یک نیروگاه خورشیدی، فقط اینورتر یا تابلو برق به ارت نیاز ندارد. استراکچر پنل ها، فریم فلزی پنل ها، پایه ها، سینی کابل، تابلوها، بدنه تجهیزات، مسیرهای فلزی و نقاط اتصال نیز باید بر اساس طراحی پروژه هم بند شوند. این هم بندی باعث می شود در زمان بروز خطا، جریان از مسیر مشخص عبور کند و خطر برای افراد و تجهیزات کاهش یابد.

چرا ارتینگ در نیروگاه خورشیدی اهمیت دارد؟

نیروگاه خورشیدی معمولا در فضای باز، روی زمین، پشت بام، سوله، مزرعه یا محیط صنعتی اجرا می شود. این شرایط باعث می شود تجهیزات در برابر عوامل محیطی و الکتریکی آسیب پذیرتر باشند. نبود سیستم ارت مناسب می تواند باعث اختلال در عملکرد اینورتر، افزایش خطر آتش سوزی، آسیب به تجهیزات حفاظتی، ایجاد ولتاژ تماس خطرناک و کاهش ایمنی نیروگاه شود.

از طرف دیگر، نیروگاه خورشیدی یک سرمایه گذاری بلندمدت است. اگر ارتینگ، هم بندی و اتصالات از ابتدا درست اجرا نشوند، هزینه تعمیرات، توقف تولید برق و اصلاح پروژه در آینده بسیار بیشتر از هزینه اجرای اصولی در ابتدای کار خواهد بود.

اجزای اصلی سیستم ارت در نیروگاه خورشیدی

اجزای سیستم ارت با توجه به ظرفیت نیروگاه، نوع زمین، طراحی الکتریکی، محل نصب و استاندارد پروژه تعیین می شود؛ اما در بسیاری از پروژه ها، اجزای زیر نقش مهمی دارند:

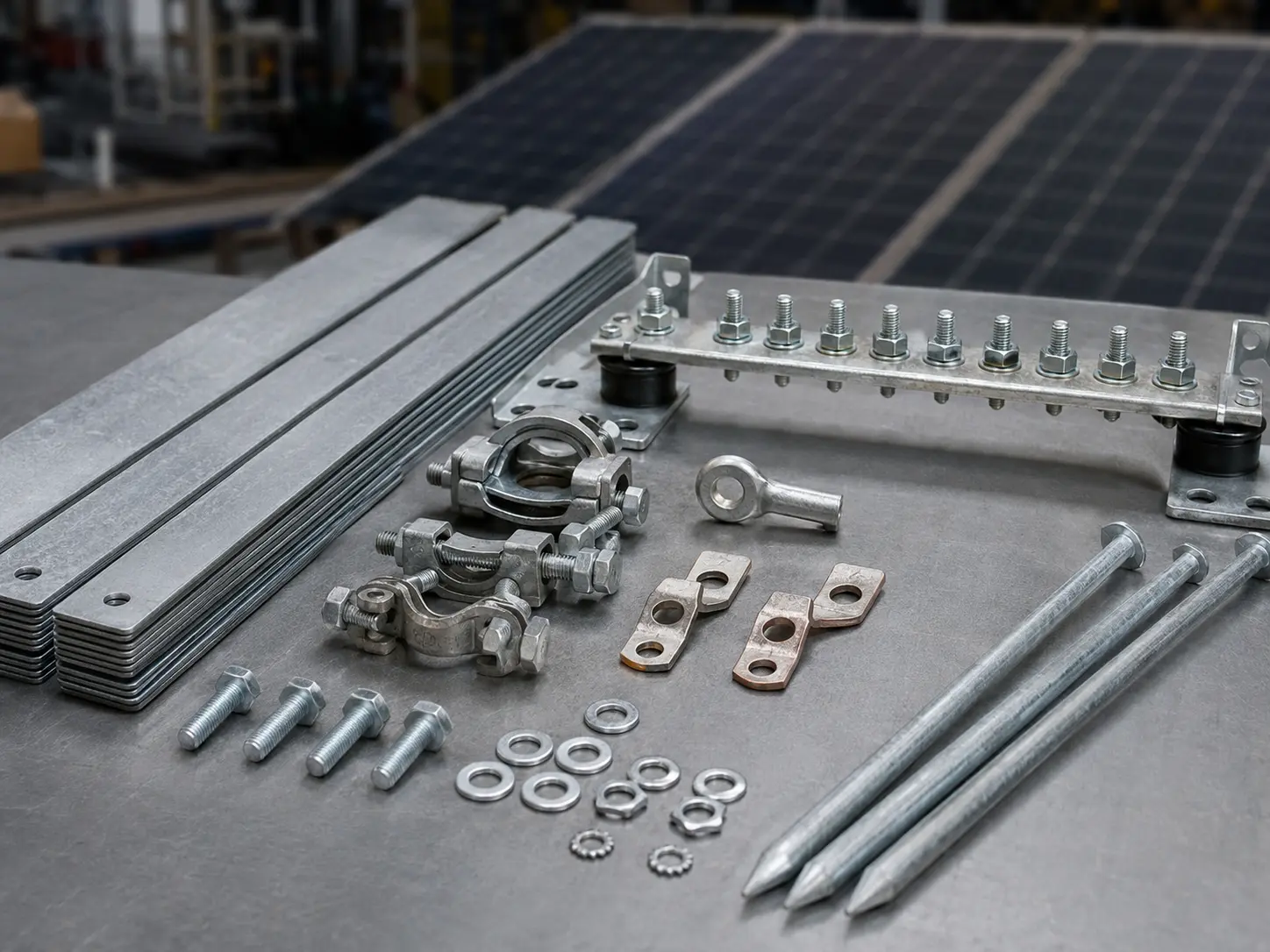

• الکترود زمین یا چاه ارت برای ایجاد اتصال موثر با زمین.
• تسمه ارت، سیم ارت یا هادی حفاظتی برای اتصال بخش های مختلف به شبکه ارت.
• تسمه ارت گالوانیزه برای هم بندی استراکچر، مسیرهای فلزی و بخش های فولادی.
• کلمپ، بست، پیچ، مهره و اتصالات مناسب برای ایجاد اتصال مکانیکی و الکتریکی پایدار.
• شینه ارت در تابلوها و محل های تجمیع اتصال.
• سیستم حفاظت در برابر اضافه ولتاژ و صاعقه در پروژه هایی که طبق طراحی به آن نیاز دارند.

هم بندی استراکچر خورشیدی چیست؟

هم بندی استراکچر خورشیدی یعنی متصل کردن بخش های فلزی سازه پنل ها به یکدیگر و سپس اتصال آن ها به سیستم ارت اصلی پروژه. استراکچر پنل خورشیدی معمولا از قطعات فلزی، پایه ها، ریل ها، پیچ و مهره ها و اتصالات مختلف تشکیل می شود. اگر این اجزا از نظر الکتریکی به هم پیوسته نباشند، در زمان خطا یا اضافه ولتاژ ممکن است اختلاف پتانسیل خطرناک بین بخش های مختلف سازه ایجاد شود.

در هم بندی، کیفیت اتصال اهمیت زیادی دارد. اتصال باید هم از نظر مکانیکی محکم باشد و هم از نظر الکتریکی مسیر مناسبی ایجاد کند. استفاده از تسمه، کابل، کلمپ و اتصالات نامناسب می تواند باعث افزایش مقاومت اتصال، گرم شدن موضعی، خوردگی، قطع ارتباط الکتریکی و افت ایمنی سیستم شود.

نقش تسمه ارت گالوانیزه در نیروگاه خورشیدی

تسمه ارت گالوانیزه یکی از گزینه های پرکاربرد برای هم بندی و اتصال بخش های فلزی در پروژه های صنعتی و خورشیدی است. این تسمه از فولاد با پوشش گالوانیزه ساخته می شود و به دلیل شکل تخت، قابلیت نصب روی سازه ها، عبور از مسیرهای مشخص و اتصال به بخش های فلزی را دارد. در پروژه هایی که استراکچر، پایه ها و قطعات فلزی گسترده هستند، تسمه ارت می تواند به عنوان بخشی از مسیر هم بندی مورد استفاده قرار گیرد.

مزیت مهم تسمه گالوانیزه، مقاومت بهتر در برابر خوردگی نسبت به فولاد بدون پوشش است. البته انتخاب نهایی جنس، ابعاد، ضخامت، نوع اتصال و مسیر اجرا باید توسط طراح یا مجری متخصص و بر اساس شرایط پروژه انجام شود. در محیط های بسیار خورنده، خاک خاص، رطوبت بالا یا پروژه های دارای الزام ویژه، ممکن است نیاز به بررسی دقیق تر نوع متریال و پوشش وجود داشته باشد.

چه زمانی از تسمه ارت در پروژه خورشیدی استفاده می شود؟

استفاده از تسمه ارت در نیروگاه خورشیدی به طراحی پروژه بستگی دارد، اما معمولا در موارد زیر می تواند مطرح شود:

• هم بندی پایه ها و استراکچرهای فلزی پنل خورشیدی.
• اتصال مسیرهای فلزی به سیستم زمین.
• ایجاد مسیر مشخص برای ارتباط بخش های مختلف سازه با شینه یا الکترود زمین.
• اجرای پروژه هایی که به هادی تخت، قابل نصب و قابل آماده سازی نیاز دارند.
• پروژه های صنعتی، نیروگاهی و بزرگ مقیاس که به تامین منظم و ابعاد مشخص نیاز دارند.

مراحل کلی اجرای سیستم ارت در نیروگاه خورشیدی

اجرای سیستم ارت باید بر اساس نقشه و محاسبات پروژه انجام شود. با این حال، مسیر کلی کار معمولا شامل چند مرحله اصلی است. ابتدا شرایط زمین، محل نصب، نوع سازه، ظرفیت نیروگاه و الزامات حفاظتی بررسی می شود. سپس محل الکترودهای زمین، مسیر هادی ها، نقاط هم بندی و محل اتصال تابلوها و اینورترها مشخص می شود.

در مرحله بعد، چاه ارت یا الکترود زمین اجرا می شود و مسیرهای ارتباطی بین استراکچر، تابلوها، تجهیزات و سیستم زمین شکل می گیرد. بعد از نصب، اتصالات باید از نظر استحکام، پیوستگی الکتریکی و مقاومت بررسی شوند. در نهایت، تست های لازم انجام می شود تا اطمینان حاصل شود که سیستم ارت مطابق طراحی عمل می کند.

اشتباهات رایج در ارتینگ نیروگاه خورشیدی

یکی از اشتباهات رایج این است که ارتینگ فقط به چاه ارت محدود در نظر گرفته می شود؛ در حالی که هم بندی استراکچر و اتصال صحیح تمام اجزای فلزی نیز به همان اندازه اهمیت دارد. اشتباه دیگر، استفاده از اتصالات ضعیف یا نامتناسب است. در فضای باز، اتصال نامناسب خیلی زود در برابر رطوبت و خوردگی آسیب می بیند و کارایی خود را از دست می دهد.

انتخاب اشتباه جنس یا ابعاد هادی، نادیده گرفتن مسیرهای عبور تسمه یا کابل، بی توجهی به خوردگی گالوانیکی بین فلزات مختلف، نبود تست پس از اجرا و اجرای سلیقه ای بدون نقشه از دیگر خطاهایی است که می تواند ایمنی پروژه را کاهش دهد.

نکات مهم در خرید تجهیزات ارتینگ نیروگاه خورشیدی

برای خرید تجهیزات ارتینگ، فقط قیمت هر متر یا هر کیلو را معیار قرار ندهید. در پروژه های خورشیدی، ابعاد دقیق، کیفیت پوشش، امکان آماده سازی، تطابق با نقشه پروژه، زمان تحویل، قابلیت تامین در حجم مورد نیاز و کیفیت اتصالات اهمیت زیادی دارد. اگر تسمه یا قطعه فلزی برای نصب نیاز به پانچ، سوراخ کاری یا برش داشته باشد، بهتر است این موضوع قبل از سفارش مشخص شود تا سرعت اجرای پروژه افزایش پیدا کند.

برای سفارش تسمه ارت گالوانیزه، اطلاعاتی مثل عرض، ضخامت، متراژ، نوع مصرف، محل پروژه، نیاز به پانچ یا سوراخ کاری و زمان مورد نظر برای تحویل باید اعلام شود. این اطلاعات کمک می کند قیمت دقیق تر، زمان تامین واقعی تر و پیشنهاد مناسب تری برای پروژه ارائه شود.

تامین تسمه ارت گالوانیزه برای نیروگاه خورشیدی توسط شاهین فلز سپاهان

شاهین فلز سپاهان با تمرکز بر تولید مقاطع فولادی، می تواند در تامین تسمه ارت گالوانیزه و قطعات فلزی مورد نیاز پروژه های خورشیدی نقش داشته باشد. اگر برای هم بندی استراکچر پنل خورشیدی، اتصال بخش های فلزی، اجرای مسیر ارت یا تامین تسمه در ابعاد پروژه ای نیاز به محصول دارید، می توانید مشخصات فنی و مقدار مورد نیاز را برای بررسی و استعلام قیمت ارسال کنید.

امکان تولید تسمه بر اساس ابعاد مورد نیاز، بررسی سفارش های پروژه ای، آماده سازی قطعات و هماهنگی برای ارسال، باعث می شود خرید از تامین کننده تخصصی برای پیمانکاران، مجریان نیروگاه خورشیدی و شرکت های EPC ساده تر و قابل اتکاتر باشد.

سیستم ارت در نیروگاه خورشیدی فقط یک بخش جانبی نیست؛ پایه ای برای ایمنی، دوام تجهیزات و عملکرد پایدار پروژه است. اجرای درست ارتینگ و هم بندی استراکچر می تواند از آسیب به تجهیزات، ایجاد ولتاژ خطرناک و اختلال در عملکرد نیروگاه جلوگیری کند. انتخاب صحیح تسمه ارت، هادی ها، کلمپ ها و اتصالات نیز بخش مهمی از این فرآیند است.

اگر برای پروژه خورشیدی خود به تسمه ارت گالوانیزه، هم بندی استراکچر یا تامین مقاطع فلزی مرتبط نیاز دارید، مشخصات پروژه را برای شاهین فلز سپاهان ارسال کنید تا امکان تامین، آماده سازی و قیمت روز بر اساس نیاز پروژه بررسی شود.

سوالات متداول

سیستم ارت در نیروگاه خورشیدی چه وظیفه ای دارد؟

سیستم ارت مسیر ایمن عبور جریان های خطا، نشتی و اضافه ولتاژ را فراهم می کند و باعث کاهش خطر برق گرفتگی، آسیب تجهیزات و اختلال در عملکرد نیروگاه می شود.

آیا استراکچر پنل خورشیدی باید هم بند شود؟

بله، بخش های فلزی استراکچر باید بر اساس طراحی پروژه هم بند شوند تا اختلاف پتانسیل خطرناک بین اجزای فلزی ایجاد نشود.

آیا تسمه ارت گالوانیزه برای نیروگاه خورشیدی مناسب است؟

در بسیاری از پروژه ها، تسمه ارت گالوانیزه می تواند برای هم بندی و اتصال بخش های فلزی استفاده شود. انتخاب نهایی باید بر اساس شرایط محیطی، طراحی الکتریکی و الزامات پروژه انجام شود.

برای استعلام قیمت تسمه ارت چه اطلاعاتی لازم است؟

ابعاد، ضخامت، متراژ، محل مصرف، نوع پروژه، نیاز به پانچ یا سوراخ کاری و زمان تحویل مورد نیاز باید اعلام شود.

آیا اجرای سیستم ارت بدون طراحی تخصصی قابل انجام است؟

خیر. سیستم ارت نیروگاه خورشیدی باید توسط متخصص برق و بر اساس نقشه، تست و الزامات فنی پروژه طراحی و اجرا شود.

تسمه ارت گالوانیزه چه تفاوتی با سیم ارت دارد؟

تسمه ارت شکل تخت دارد و برای برخی مسیرهای هم بندی و اتصال به سازه های فلزی مناسب است. سیم یا کابل ارت انعطاف پذیری بیشتری دارد. انتخاب بین این دو به نقشه اجرایی و نیاز پروژه بستگی دارد.
