محاسبه بار برف استراکچر پنل خورشیدی در مناطق سردسیر

بار برف باید از داده اقلیمی و ضوابط طراحی پروژه به بار وارد بر سطح پنل و سپس به ریل، پروفیل، اتصال و فونداسیون تبدیل شود. وزن برف تنها عامل نیست؛ شیب، انباشت نامتقارن، لغزش، باد، دما و ترکیب بار نیز باید بررسی شوند. اعداد این راهنما آموزشی‌اند و جای دفترچه محاسبات مهندس محاسب را نمی‌گیرند.

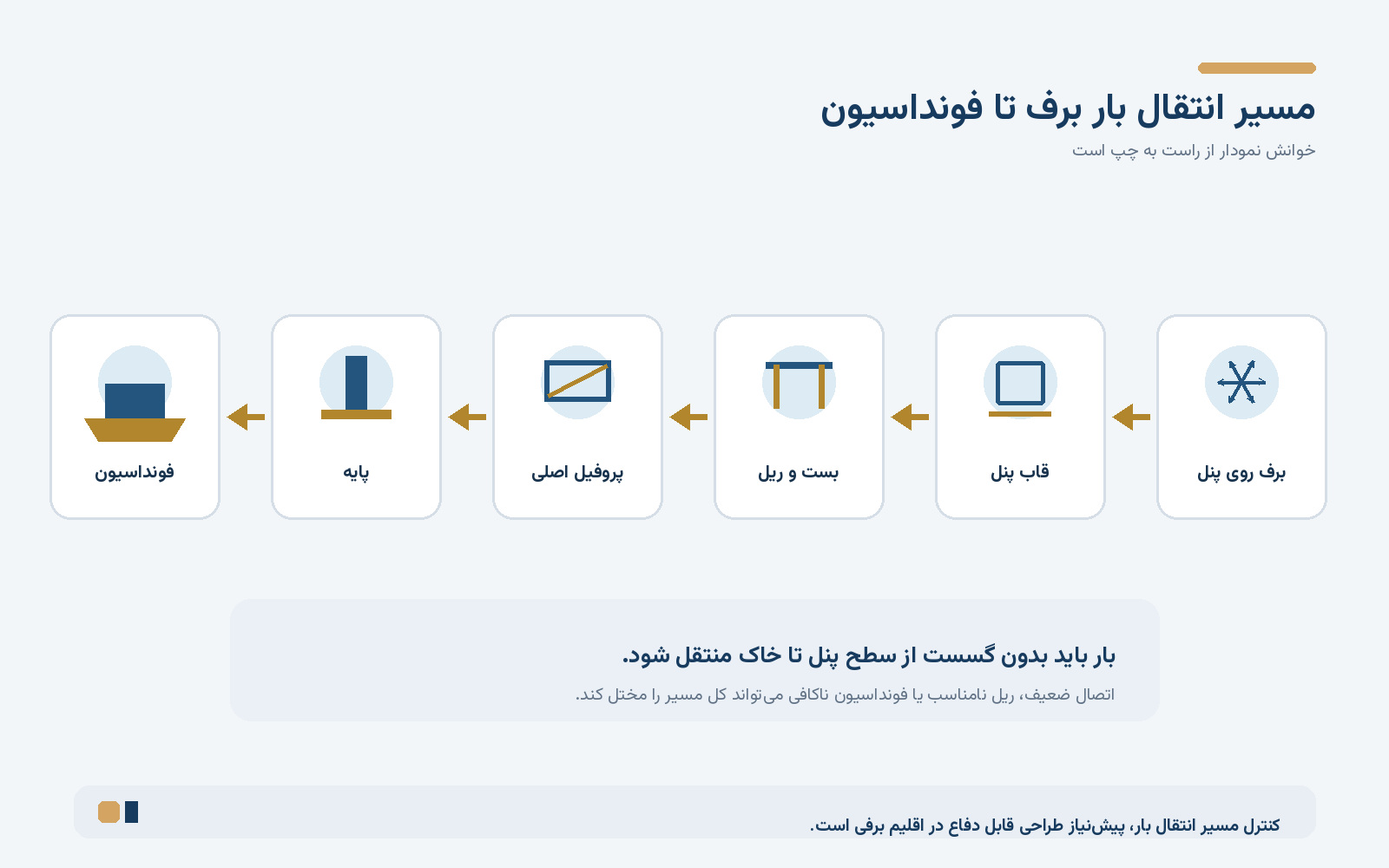

بار برف از زمین تا پیچ چگونه منتقل می‌شود؟

مسیر بار را از برف روی پنل، قاب پنل، بست، ریل، پروفیل اصلی، پایه و فونداسیون دنبال کنید. اگر یکی از این حلقه‌ها در مدل دیده نشود، افزایش ضخامت یک عضو مشکل را حل نمی‌کند. در سازه‌های شیب‌دار، بار می‌تواند نامتقارن باشد و در اثر باد یا لغزش روی ردیف پایین تجمع پیدا کند.

فرمول آموزشی و معنی ضرایب

برای برآورد مفهومی می‌توان نوشت:

بار روی سطح پنل = ضریب شکل یا تجمع × ضریب مواجهه × ضریب حرارتی × بار برف مبنا.

نمادها و مقدار ضرایب باید از آیین‌نامه حاکم بر پروژه انتخاب شوند؛ این رابطه مجوز استفاده از ضرایب عمومی در طراحی اجرایی نیست.

در ایران، مهندس طراح باید آخرین ضوابط قراردادی و مقررات ملی ساختمان، به‌ویژه الزامات بارگذاری پروژه، را بررسی کند. مرجع رسمی مقررات را از دفتر مقررات ملی و کنترل ساختمان دریافت کنید.

مثال عددی صرفاً برای فهم روش

فرض آموزشی: بار برف مبنا ۰٫۸ kN/m²، ضریب شکل ۰٫۸ و ضرایب مواجهه و حرارتی هر دو ۱٫۰. بار محاسباتی سطح برابر ۰٫۶۴ kN/m² می‌شود. اگر سطح یک پنل ۲ m² باشد، بار متوسط متناظر ۱٫۲۸ kN، یعنی حدود ۱۳۰ کیلوگرم‌نیرو است. این بار باید با وزن پنل، باد، بار تعمیرات و حالت‌های نامتقارن در ترکیب‌های مربوط وارد شود؛ از این مثال برای تعیین ضخامت پروفیل استفاده نکنید.

شیب پنل همیشه بار برف را کم نمی‌کند

شیب بیشتر ممکن است لغزش برف را آسان‌تر کند، اما هم‌زمان ارتفاع سازه، سطح در معرض باد، احتمال برخورد برف با ردیف پایین و بار موضعی در لبه را تغییر می‌دهد. در مناطق سردسیر، برف انباشته بین ردیف‌ها، جان‌پناه یا موانع نزدیک نیز باید در بازدید سایت و مدل لحاظ شود.

کنترل اجزا و اتصال‌ ها

کنترل باید شامل خمش و کمانش پروفیل، برش و کشش پیچ، لهیدگی اطراف سوراخ، لغزش بست، کنده‌شدن پایه و ظرفیت فونداسیون باشد. استفاده از پروفیل C یا پروفیل Z بدون مشخص‌کردن ضخامت، فولاد، دهانه و شرایط تکیه‌گاهی معنای مهندسی کامل ندارد.

بارگذاری نامتقارن و ترکیب با باد

حداقل دو حالت را جداگانه بررسی کنید: برف یکنواخت و برف نامتقارن یا انباشته. سپس اثر باد رو به بالا و پایین، وزن مرده و بار تعمیرات را طبق ضوابط پروژه ترکیب کنید. راهنمای بار باد استراکچر خورشیدی باید همراه این مقاله خوانده شود، چون حذف باد از مدل می‌تواند نتیجه را غیرمحافظه‌کارانه کند.

چک‌لیست داده‌های دفترچه محاسبات

• شهر، ارتفاع، مختصات و منبع بار برف ثبت شده است
• نوع پنل، آرایش، شیب و سطح مؤثر مشخص است
• بار یکنواخت و نامتقارن جداگانه بررسی شده است
• مسیر انتقال بار تا فونداسیون کنترل شده است
• ضرایب و ترکیب بار با نسخه استاندارد پروژه تطبیق دارند
• نقشه و محاسبات توسط مهندس مسئول امضا و بازبینی شده‌اند

بار برف یک عدد برای چسباندن روی جدول مشخصات نیست؛ یک سناریوی بارگذاری است که باید از اقلیم به جزئیات اتصال برسد. هر عدد عمومی باید با منبع، فرض و محدودیت خود همراه باشد.

بار برف روی تکیه‌ گاه چگونه توزیع می‌شود؟

بار سطحی پس از عبور از قاب و بست، بین ریل‌ها و سپس پایه‌ها توزیع می‌شود. فاصله تکیه‌گاه‌ها، محل اتصال ریل، تعداد پیچ و سختی پنل تعیین می‌کند کدام عضو بحرانی شود. برای همین، تبدیل مستقیم kN/m² به «وزن مجاز هر پایه» بدون مدل سازه‌ای معتبر نیست. در صورت وجود برف‌گیر، جان‌پناه یا ردیف پایین، بار موضعی را جداگانه بررسی کنید.

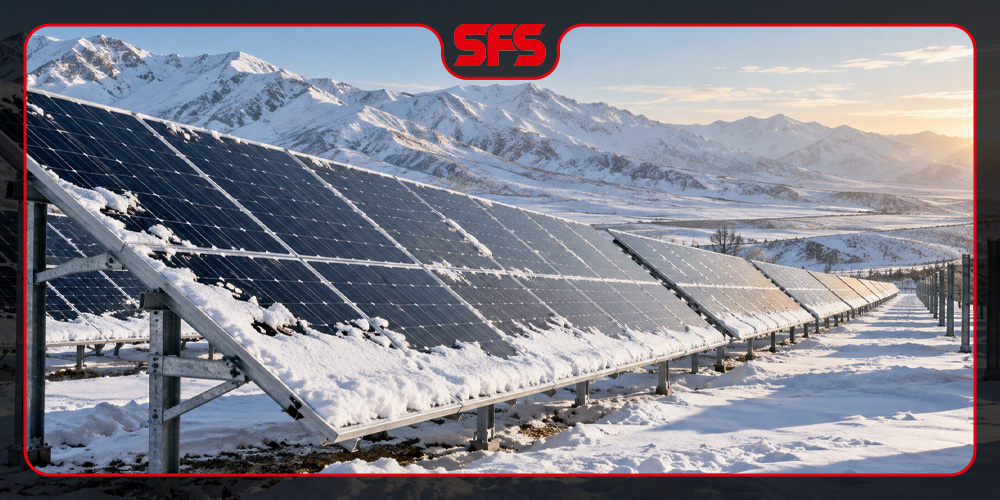

لغزش برف و انباشت در ردیف پایین

برف لغزیده از ردیف بالاتر می‌تواند روی لبه یا ردیف پایین جمع شود. مسیر احتمالی لغزش، فاصله بین ردیف‌ها، حفاظ، کابل و شیشه پنل را در بازدید سایت بررسی کنید. در بعضی مناطق، تمهیداتی مانند تغییر آرایش، افزایش فاصله یا برنامه پاک‌سازی لازم می‌شود؛ این تصمیم باید با مالک و برنامه نگهداری هماهنگ باشد.

بازرسی پس از اولین بارش سنگین

پس از نخستین بارش قابل‌توجه، عکس‌هایی از تغییر شکل ریل، بازشدن بست، لغزش پایه، خراش پوشش و تجمع آب یا برف ثبت کنید. اگر تغییر شکل یا جابه‌جایی دیده شد، بارگذاری مجدد را بدون بررسی مهندس انجام ندهید. این داده میدانی برای اصلاح مدل و برنامه بازرسی فصل بعد ارزشمند است.

پرسش‌ های متداول

آیا بار برف فقط به وزن برف بستگی دارد؟

خیر. شیب، شکل سطح، انباشت، دما، باد و ضرایب آیین‌نامه‌ای نیز اثر دارند.

آیا پنل شیب‌دار از بار برف در امان است؟

نه لزوماً. لغزش، تجمع در لبه یا انباشت نامتقارن می‌تواند بار موضعی ایجاد کند.

آیا مثال عددی مقاله برای ساخت کافی است؟

خیر. طراحی نهایی باید با داده محل، ضوابط پروژه و تأیید مهندس محاسب انجام شود.
