راهنمای انتخاب کلمپ پنل خورشیدی؛ تفاوت کلمپ میانی و انتهایی، ابعاد و نصب

کلمپ پنل خورشیدی قطعه کوچکی است، اما وظیفه مهمی دارد: انتقال ایمن نیرو بین فریم ماژول و ریل استراکچر. انتخاب اشتباه ارتفاع کلمپ، سطح تماس، محل قرارگیری یا گشتاور بستن می‌تواند باعث لغزش ماژول، تمرکز تنش روی فریم، شل‌شدن اتصال یا محدودشدن ضمانت سازنده پنل شود. به همین دلیل خرید کلمپ فقط بر اساس ظاهر یا عبارت‌هایی مثل «مناسب پنل ۶۰۰ وات» کافی نیست.

مدل دقیق پنل، دفترچه نصب همان سازنده، طراحی ریل و بارهای پروژه باید مبنای انتخاب باشند. استاندارد IEC 61215 صلاحیت طراحی و آزمون ماژول را بررسی می‌کند، اما محدوده کلمپ‌گذاری و شیوه نصب هر خانواده محصول در راهنمای نصب آن اعلام می‌شود. بنابراین عدد یا فاصله‌ای که برای یک پنل معتبر است، نباید بدون بررسی به مدل دیگری تعمیم داده شود.

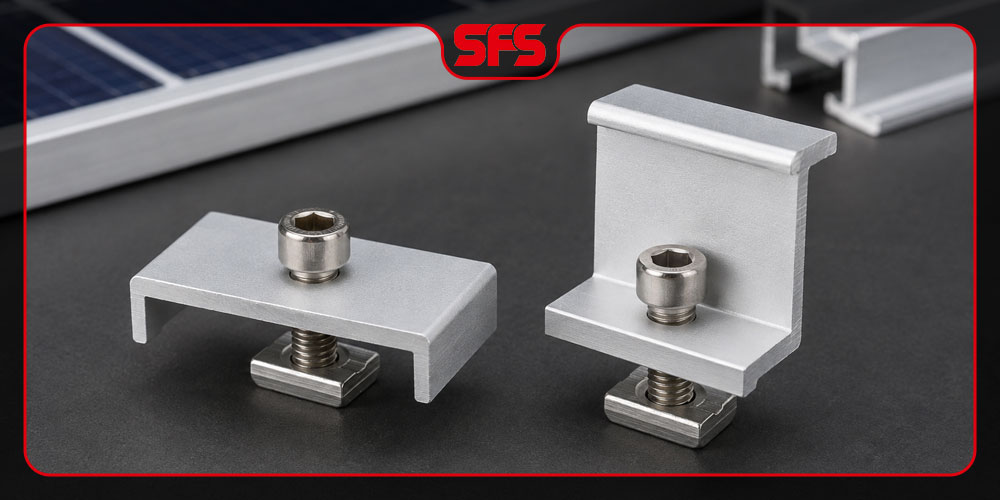

تفاوت کلمپ میانی و کلمپ انتهایی چیست؟

کلمپ میانی

کلمپ میانی یا Mid Clamp بین دو ماژول مجاور قرار می‌گیرد و لبه هر دو فریم را روی ریل نگه می‌دارد. عرض بدنه، شکل نشیمن، فاصله ایجادشده میان پنل‌ها و سازگاری مهره با شیار ریل در عملکرد آن مؤثر است. این قطعه معمولاً در طول ردیف تکرار می‌شود؛ بنابراین خطای کوچک در انتخاب یا مونتاژ آن در کل پروژه تکرار خواهد شد.

کلمپ انتهایی

کلمپ انتهایی یا End Clamp در ابتدا و انتهای هر ردیف نصب می‌شود و یک فریم را مهار می‌کند. ارتفاع کلمپ باید با ضخامت واقعی فریم پنل سازگار باشد. کلمپ بلندتر یا کوتاه‌تر ممکن است به‌درستی روی سطح تعریف‌شده ننشیند، حتی اگر پیچ ظاهراً سفت شده باشد.

بعضی سیستم‌ها کلمپ گراندینگ یا قطعات هم‌بندی نیز دارند. نام تجاری «گراندینگ» به‌تنهایی اثبات نمی‌کند که اتصال الزامات طراحی برق و استاندارد پروژه را برآورده می‌کند؛ مسیر ارت و هم‌بندی باید جداگانه توسط طراح برق تأیید شود.

هشت معیار اصلی برای انتخاب کلمپ مناسب

1. مدل دقیق ماژول: شماره مدل و ویرایش دفترچه نصب را ثبت کنید؛ توان نامی به‌تنهایی برای انتخاب کلمپ کافی نیست.
2. ارتفاع و هندسه فریم: ضخامت فریم، شکل لبه، محدوده مجاز تماس و وجود شیار یا زه تقویتی بررسی شود.
3. محدوده کلمپ‌گذاری: مرکز کلمپ باید در بازه‌ای قرار گیرد که سازنده برای جهت نصب و بار موردنظر مجاز دانسته است.
4. سطح تماس کلمپ: طول و عرض تماس باید با دفترچه پنل و ارزیابی سازه هماهنگ باشد و روی شیشه، سلول یا بخش ممنوع فریم فشار وارد نکند.
5. سازگاری با ریل: پیچ، مهره چکشی یا T شکل، شیار ریل و امکان قفل‌شدن قطعه باید به‌صورت یک سیستم بررسی شوند.
6. جنس و پوشش: آلومینیوم، فولاد، پیچ و پوشش باید برای محیط پروژه و تماس فلزات غیرهم‌جنس انتخاب شوند تا ریسک خوردگی گالوانیکی کنترل شود.
7. بار باد و برف: تعداد، آرایش و محل کلمپ‌ها باید ظرفیت لازم را در هر دو جهت فشار و مکش تأمین کند؛ ممکن است پروژه به کلمپ بیشتر یا آرایش متفاوت نیاز داشته باشد.
8. گشتاور و اصطکاک اتصال: گرید پیچ، روانکار یا پوشش و دستورالعمل سازنده بر گشتاور اثر دارند؛ یک عدد عمومی برای همه سیستم‌ها وجود ندارد.

در راهنماهای رسمی سازندگان، محل کلمپ و گشتاور با توجه به مدل، جهت نصب و بار مکانیکی تغییر می‌کند. همیشه آخرین ویرایش دفترچه ماژول منتخب و نقشه مصوب استراکچر را ملاک قرار دهید.

مراحل نصب صحیح کلمپ پنل خورشیدی

1. پیش از نصب، مدل پنل، جهت قرارگیری، فاصله ریل‌ها و محدوده کلمپ روی نقشه اجرایی کنترل شود.
2. ریل‌ها تراز، هم‌راستا و بدون تاب باشند؛ کلمپ نباید برای جبران خطای شدید زیرسازی به اجبار بسته شود.
3. قطعات از نظر پلیسه، تغییر شکل، آسیب پوشش و درست‌بودن پیچ و مهره بازبینی شوند.
4. ماژول در محل تعریف‌شده قرار گیرد و سطح تماس کلمپ کامل و یکنواخت باشد. سوراخ زهکش، محل اتصال ارت و بخش‌های ممنوع فریم مسدود نشوند.
5. پیچ با ابزار مناسب و ترتیب یکنواخت بسته و سپس با ترک‌متر کالیبره تا مقدار مصوب کنترل شود.
6. پس از تکمیل یک ردیف، فاصله پنل‌ها، راستای ردیف، نشستن کلمپ و علامت کنترل گشتاور بازبینی شود.

اشتباهات رایج در خرید و نصب

1. انتخاب کلمپ فقط بر اساس توان پنل و بدون دیدن دیتاشیت فریم
2. استفاده از کلمپ انتهایی با ارتفاع نامتناسب و جبران آن با سفت‌کردن بیش از حد
3. قرار دادن کلمپ خارج از محدوده مجاز یا روی سوراخ‌های زهکش و ارت
4. ترکیب پیچ، مهره و ریل از سیستم‌های مختلف بدون آزمون سازگاری
5. بستن با بکس ضربه‌ای بدون کنترل نهایی گشتاور
6. استفاده دوباره از قطعات تغییرشکل‌یافته یا دارای پوشش آسیب‌دیده
7. فرض اینکه هر کلمپ دندانه‌دار به‌طور خودکار اتصال هم‌بندی معتبر ایجاد می‌کند

برای سفارش کلمپ چه اطلاعاتی ارسال کنیم؟

برای دریافت پیشنهاد قابل اتکا، مدل و دیتاشیت پنل، ارتفاع فریم، نوع و مقطع ریل، جنس قطعات، تعداد پنل و آرایش هر میز، محل پروژه، پوشش موردنیاز و نقشه اتصال را ارسال کنید. اگر سیستم به هم‌بندی الکتریکی نیاز دارد، الزام مربوط به واشر، کلیپ یا کلمپ ارت نیز باید در نقشه و مشخصات فنی جداگانه ذکر شود.

در صفحه کلمپ پنل خورشیدی انواع کلمپ و مشخصات محصول معرفی شده است. جدول محصول نقطه شروع انتخاب است؛ تأیید نهایی باید بر اساس ماژول، ریل و محاسبات همان پروژه انجام شود.

پرسش‌ های متداول

آیا کلمپ میانی و انتهایی قابل جایگزینی هستند؟

خیر. شکل و وظیفه این دو قطعه متفاوت است. کلمپ میانی دو فریم مجاور و کلمپ انتهایی یک فریم در لبه ردیف را مهار می‌کند.

آیا برای همه پنل‌ها چهار کلمپ کافی است؟

خیر، تعداد و محل کلمپ به مدل پنل، جهت نصب، محدوده مجاز سازنده و بار باد و برف بستگی دارد. راهنمای نصب پنل و طراحی سازه باید تعیین‌کننده باشد.

گشتاور مناسب پیچ کلمپ چقدر است؟

عدد واحدی برای همه سیستم‌ها وجود ندارد. قطر و گرید پیچ، نوع مهره، پوشش، روانکاری و دستورالعمل سازنده پنل و ریل باید هم‌زمان بررسی شوند.

آیا کلمپ بیش از حد سفت، اتصال مطمئن‌تری می‌سازد؟

خیر. گشتاور بیش از حد می‌تواند رزوه، کلمپ یا فریم پنل را آسیب بزند و توزیع فشار را نامناسب کند. اتصال باید با مقدار مصوب و ابزار کنترل‌شده بسته شود.
