بهترین زاویه و جهت نصب پنل خورشیدی در شهرهای ایران

برای پنل ثابت در نیم‌کره شمالی، جهت عمومی رو به جنوب و زاویه‌ای نزدیک به عرض جغرافیایی نقطه شروع مناسبی است؛ اما زاویه نهایی باید با تابش، فصل هدف، سایه، نوع سقف و محدودیت سازه شبیه‌سازی شود. هیچ زاویه واحدی برای همه شهرها و همه قراردادهای فروش برق وجود ندارد.

دو مفهوم را از هم جدا کنید؛ آزیموت و شیب

آزیموت جهت افقی سطح پنل نسبت به شمال است و شیب، زاویه سطح پنل با افق. در ایران، سطح رو به جنوب معمولاً انرژی سالانه مناسبی دریافت می‌کند، اما انحراف از جنوب در زمین‌های محدود یا پروژه‌های مصرف عصرگاهی می‌تواند تصمیم اقتصادی قابل دفاعی باشد.

زاویه نزدیک به عرض جغرافیایی فقط یک نقطه شروع است. نرم‌افزار طراحی باید تابش مستقیم و diffuse، دما، کثیفی، سایه ردیف‌ها و محدودیت‌های واقعی نصب را هم ببیند.

جدول نقطه شروع برای چند شهر

مقادیر جدول زیر بازه‌های آموزشی برای شروع طراحی هستند، نه نقشه اجرایی. پس از انتخاب مختصات دقیق، زاویه و جهت باید با ابزار انرژی پروژه کنترل شود.

شهر	عرض جغرافیایی تقریبی	بازه شروع شیب ثابت	هشدار طراحی
تهران	حدود ۳۵٫۷° شمالی	۳۰ تا ۳۶°	سایه ساختمان و گردوغبار
اصفهان	حدود ۳۲٫۷° شمالی	۲۸ تا ۳۴°	دمای بالا و کثیفی
شیراز	حدود ۲۹٫۶° شمالی	۲۵ تا ۳۱°	شیب زمین و مسیر دسترسی
مشهد	حدود ۳۶٫۳° شمالی	۳۱ تا ۳۷°	باد و بار برف
تبریز	حدود ۳۸٫۱° شمالی	۳۴ تا ۳۹°	سرما و برف
بندرعباس	حدود ۲۷٫۲° شمالی	۲۲ تا ۲۹°	رطوبت و خوردگی نمکی



اگر هدف تولید فصلی باشد چه؟

در یک تقریب اولیه، برای تولید زمستانی می‌توان شیب را کمی بیشتر و برای تولید تابستانی کمی کمتر از مقدار سالانه در نظر گرفت. مقدار تغییر باید با نرخ برق در ساعات و فصل هدف، فضای پشت پنل، سایه و هزینه مکانیزم تنظیم مقایسه شود. استفاده از قاعده ثابت «۱۵ درجه بیشتر یا کمتر» بدون شبیه‌سازی می‌تواند نتیجه را معکوس کند.

زاویه چگونه به ارتفاع و بار سازه وصل می‌شود؟

افزایش شیب، ارتفاع لبه ردیف و سطح در معرض باد را تغییر می‌دهد. در نتیجه، انتخاب زاویه فقط مسئله انرژی نیست؛ پایه، ریل، اتصالات و فونداسیون نیز باید دوباره کنترل شوند. در نصب استراکچر خورشیدی ترتیب ترازکردن، دسترسی و تثبیت قطعات باید با زاویه انتخابی سازگار باشد.

روش عملی انتخاب زاویه

• مختصات دقیق و مدل پنل را ثبت کنید.
• هدف را تعیین کنید: تولید سالانه، زمستانی، تابستانی یا مصرف در ساعت خاص.
• سه تا پنج زاویه و جهت را در نرم‌افزار انرژی شبیه‌سازی کنید.
• اثر سایه ردیف، فاصله زمین، هزینه فولاد و دسترسی تعمیرات را به مدل اضافه کنید.
• گزینه‌ای را انتخاب کنید که سود خالص و قابلیت اجرا را هم‌زمان بهبود دهد.

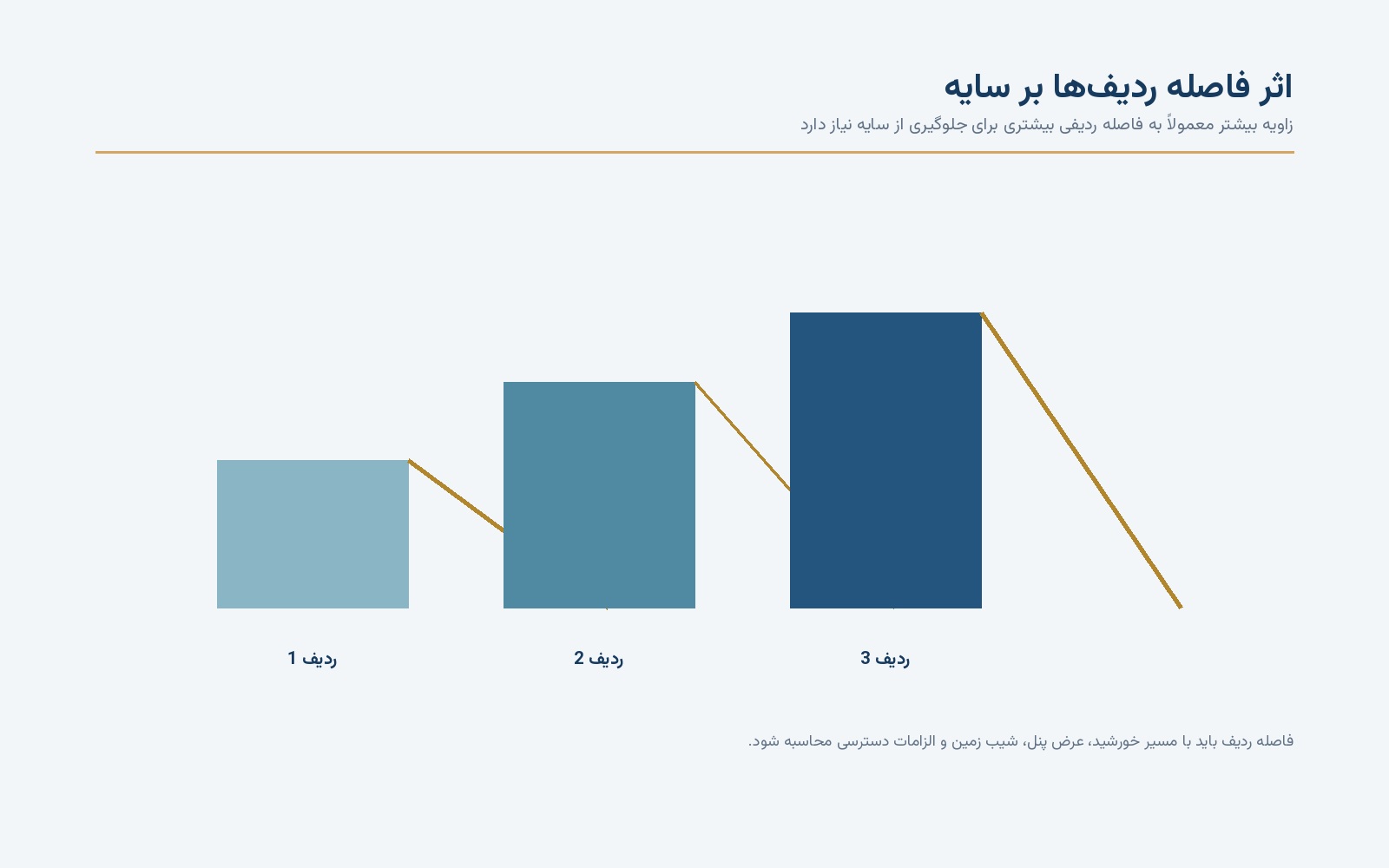

کنترل سایه پیش از نهایی‌کردن نقشه

درخت، ساختمان، دکل، ردیف جلو و حتی جان‌پناه سقف می‌تواند در بخشی از روز سایه ایجاد کند. زمان‌های طراحی را برای زمستان و تابستان جداگانه بررسی کنید و فقط به تصویر یک ساعت خاص اکتفا نکنید. خروجی باید درصد کاهش انرژی، ساعت‌های بحرانی و راهکار اصلاحی را نشان دهد.

چک‌لیست تحویل طراحی

• □ آزیموت و شیب با واحد و مبنای مرجع ثبت شده‌اند
• □ مختصات و ارتفاع محل در نرم‌افزار درست وارد شده است
• □ سایه و فاصله ردیف‌ها بررسی شده است
• □ بار باد و برف پس از تغییر زاویه دوباره کنترل شده است
• □ سازه تنظیم‌پذیر از نظر قفل مکانیکی و نگهداری بررسی شده است

جمع‌بندی

بهترین زاویه، عددی نیست که از یک جدول عمومی برداشته شود؛ بهترین زاویه گزینه‌ای است که انرژی، سایه، باد، برف، هزینه فولاد و دسترسی تعمیر را در یک تصمیم واحد جمع کند.

زاویه فقط انرژی ظهر را تعیین نمی‌کند

پنل در تمام ساعات روز و فصل‌ها انرژی تولید می‌کند. زاویه‌ای که در ظهر تابستان عالی است ممکن است در صبح زمستان سایه یا تولید کمتری داشته باشد. برای تصمیم اقتصادی، نمودار تولید ساعتی و ماهانه را ببینید و ساعات ارزشمند قرارداد یا مصرف کارخانه را وزن دهید. اگر هدف کاهش پیک خرید برق است، زاویه یا جهت ممکن است با هدف بیشینه‌کردن kWh سالانه متفاوت باشد.

سقف، زمین و سازه ثابت یک پاسخ ندارند

در سقف شیب‌دار، زاویه معماری و ظرفیت باربری ممکن است اجازه تغییر آزاد را ندهد. در زمین، فاصله ردیف، باد و دسترسی ماشین‌آلات مهم‌تر می‌شود. در سازه تنظیم‌پذیر، قفل مکانیکی، خوردگی قطعات متحرک و برنامه نگهداری باید در مدل بیاید. ابتدا محدودیت مکانیکی را حذف کنید و سپس بین گزینه‌های انرژی قابل اجرا مقایسه انجام دهید.

جدول تصمیم کوتاه

شرایط پروژه	گزینه مناسب برای بررسی اولیه	دلیل
نیاز به کمترین نگهداری	سازه ثابت	قطعات متحرک کمتر
هدف تولید فصلی مشخص	سازه تنظیم‌پذیر	امکان تغییر شیب با برنامه نگهداری
سقف با محدودیت بار	شیب نزدیک به سقف	کاهش ارتفاع و نیروی باد
زمین با سایه ردیفی	اصلاح آزیموت و فاصله	کاهش افت انرژی قبل از افزایش زاویه



پرسش‌ های متداول

آیا جهت جنوب همیشه بهترین جهت است؟

برای بسیاری از پروژه‌های ثابت در ایران نقطه شروع مناسبی است، اما سایه، شکل زمین و زمان مصرف می‌تواند جهت دیگری را اقتصادی‌تر کند.

آیا زاویه برابر عرض جغرافیایی قطعی است؟

خیر. این مقدار فقط تخمین اولیه است و باید با شبیه‌سازی تابش و محدودیت‌های سازه کنترل شود.

زاویه بیشتر چه اثری بر استراکچر دارد؟

ارتفاع و سطح در معرض باد را تغییر می‌دهد و ممکن است نیروهای پایه، فاصله ردیف و هزینه سازه را افزایش دهد.
