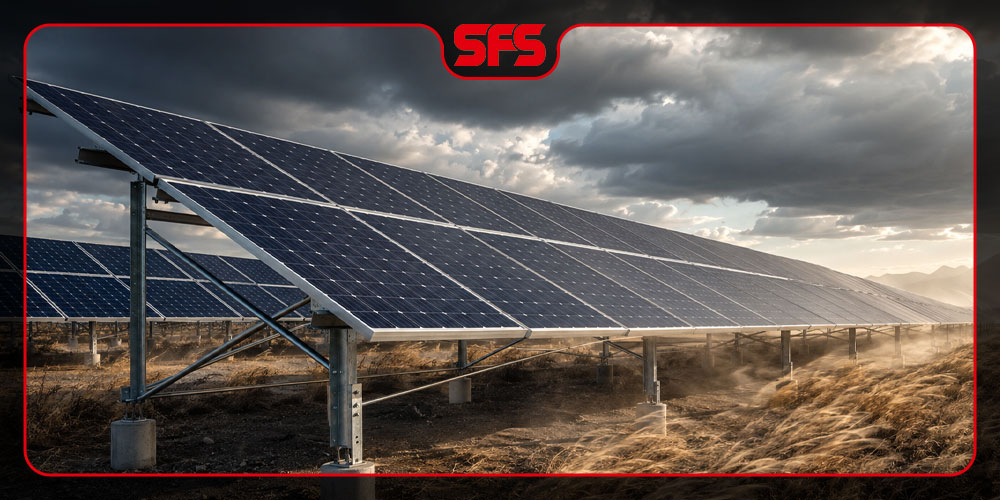

پنل خورشیدی سطحی بزرگ و نسبتاً سبک است؛ بنابراین باد میتواند هم به سطح جلویی فشار وارد کند و هم در پشت ماژول نیروی مکش ایجاد کند. این نیرو از فریم پنل به کلمپ، ریل، پایه، مهاربند و در نهایت فونداسیون یا سازه بام منتقل میشود. ضعف هر حلقه، ایمنی کل مسیر انتقال بار را کاهش میدهد.
محاسبه بار باد استراکچر پنل خورشیدی با یک عدد ثابت یا جدول عمومی انجام نمیشود. سرعت باد طرح فقط یکی از ورودیهاست. نوع زمین، پستیوبلندی، ارتفاع، زاویه پنل، محل ردیف در آرایه و رفتار اتصالات نیز نتیجه را تغییر میدهند. طراحی نهایی باید توسط مهندس صلاحیتدار و بر اساس ضوابط لازمالاجرای محل پروژه انجام شود.
باد چگونه به آرایه خورشیدی نیرو وارد میکند؟
هنگام برخورد باد، توزیع فشار روی پنل یکنواخت نیست. لبهها، گوشهها و ردیفهای پیرامونی معمولاً شرایط متفاوتی از ردیفهای داخلی دارند. جریان میتواند از زیر پنل عبور کند، جدا شود و گردابه بسازد. جهت وزش نسبت به شیب و امتداد ردیف نیز فشار مثبت و مکش را تغییر میدهد.
از نظر مفهومی، فشار باد با مربع سرعت تغییر میکند؛ بنابراین افزایش محدود سرعت میتواند رشد بزرگتری در نیرو ایجاد کند. بااینحال تبدیل سرعت به بار طراحی نیازمند ضرایب آییننامه، شرایط محیط و هندسه واقعی است و نباید با یک فرمول ساده اینترنتی جایگزین شود.
عوامل مؤثر بر بار باد استراکچر خورشیدی
- سرعت باد طرح و دوره بازگشت: باید از مرجع پذیرفتهشده پروژه و برای سطح اهمیت مناسب گرفته شود.
- زبری و نوع زمین: زمین باز، ناحیه شهری، ساحل یا دامنه کوه جریانهای یکسانی ایجاد نمیکنند.
- توپوگرافی: قرارگیری روی خطالرأس، شیب تند یا مجاورت مانع میتواند سرعت و آشفتگی موضعی را تغییر دهد.
- ارتفاع و فاصله از زمین: فضای زیر پنل و ارتفاع لبه پایین بر عبور جریان و مکش زیر آرایه اثر دارد.
- زاویه نصب: افزایش شیب میتواند سطح مؤثر روبهباد و بعضی حالتهای بارگذاری را شدیدتر کند.
- آرایش ردیفها: فاصله، طول میز، شکاف میان پنلها و محافظت نسبی ردیفهای داخلی باید در مدل دیده شود.
- زون قرارگیری: ردیف اول، آخر، گوشهها و لبههای بام ممکن است ضرایب بحرانیتری از ناحیه مرکزی داشته باشند.
- نوع سیستم: سازه ثابت، ردیاب و نصب روی بام رفتارهای متفاوت دارند؛ ردیاب به منطق وضعیت امن در باد نیز نیاز دارد.
مسیر انتقال نیرو را کامل ببینید
ظرفیت درجشده در دیتاشیت پنل بهتنهایی ایمنی آرایه را تضمین نمیکند. پنل باید در نقاط مجاز مهار شود؛ کلمپ و پیچ باید نیرو را به ریل منتقل کنند؛ ریل و پایه باید مقاومت و سختی کافی داشته باشند؛ و فونداسیون باید در برابر کشش، فشار، لغزش و واژگونی پاسخ مناسب بدهد. اگر اتصال ریل قوی باشد اما شمع در خاک ظرفیت کششی کافی نداشته باشد، مسیر بار ناقص است.
وزارت انرژی آمریکا در راهنمای تابآوری سامانههای فتوولتائیک بر استحکام اتصالات، مقاومت کلمپها و کنترل شلشدن تحت ارتعاش باد تأکید میکند. بررسی خرابیهای طوفانی نیز نشان داده است که ضعف سختی فریم یا مقاومت بستها میتواند آغازگر خسارت زنجیرهای باشد.
فرآیند مناسب طراحی و کنترل
- جمعآوری مختصات، ارتفاع، توپوگرافی، نوع زمین، مدل پنل و چیدمان واقعی
- تعیین آییننامه، سطح اهمیت، سرعت باد و ترکیب بارهای مورد توافق
- محاسبه فشار و مکش برای جهتهای باد و زونهای مختلف آرایه
- تحلیل ماژول، ریل، تیر، ستون، مهاربند و کنترل تغییرشکلها
- طراحی کلمپ، پیچ، سوراخ، صفحه اتصال و کنترل لغزش یا شلشدن
- طراحی فونداسیون با داده ژئوتکنیک و آزمایش میدانی در صورت نیاز
- تهیه نقشه، گزارش محاسبات، فهرست فرضها و برنامه کنترل تغییرات
تغییر مدل پنل، زاویه، ارتفاع پایه یا فاصله ستونها پس از طراحی میتواند بار و مسیر انتقال نیرو را عوض کند. تغییرات اجرایی باید پیش از تولید یا نصب به تأیید طراح برسند.
هنگام خرید استراکچر چه مدارکی بخواهیم؟
- گزارش مبنای طراحی شامل آییننامه، سرعت باد، نوع زمین و ترکیب بارها
- مدل دقیق پنل و محدوده کلمپگذاری استفادهشده در محاسبات
- تفکیک زونهای پیرامونی و داخلی در صورت کاربرد
- کنترل مقاومت و تغییرشکل مقاطع و همه اتصالات اصلی
- مبنای ظرفیت شمع یا فونداسیون و نتایج آزمایشهای سایت
- گرید مصالح، ضخامت، پوشش و روش کنترل کیفیت
- نقشههای کارگاهی دارای شماره ویرایش و فهرست قطعات
خطاهای رایج
- استفاده از یک طرح ثابت برای شهرها و زمینهای متفاوت
- طراحی فقط بر اساس وزن پنل و نادیدهگرفتن مکش باد
- یکسان فرضکردن فشار ردیفهای لبه و مرکز
- تغییر زاویه یا ارتفاع در کارگاه بدون بازبینی محاسبات
- اتکا به گشتاور تجربی و کنترلنکردن سازگاری پیچ و کلمپ
- انتخاب فونداسیون بدون آزمایش خاک یا آزمون کشش شمع
- کمکردن ضخامت مقطع صرفاً برای کاهش قیمت بدون تأیید طراح
پرسشهای متداول
آیا شیب کمتر همیشه بار باد را کاهش میدهد؟
شیب یکی از عوامل است، اما پاسخ نهایی به جهت باد، ارتفاع، آرایش و ضوابط محاسبه بستگی دارد. هیچ زاویهای بدون بررسی کامل برای همه پروژهها ایمنتر نیست.
آیا ظرفیت مکانیکی پنل همان ظرفیت استراکچر است؟
خیر. ظرفیت پنل فقط یکی از کنترلهاست. کلمپ، ریل، مقاطع، پیچها و فونداسیون باید بهصورت یک مسیر پیوسته برای بار طراحی شوند.
چرا ردیفهای لبه اهمیت بیشتری دارند؟
این ردیفها کمتر توسط آرایه مجاور محافظت میشوند و ممکن است در معرض جریان و مکش متفاوتی قرار گیرند. ضرایب دقیق باید از روش طراحی پذیرفتهشده استخراج شود.
آیا ضخیمترکردن همه مقاطع بهترین راه است؟
لزوماً نه. طراحی خوب مسیر بار و عضو بحرانی را شناسایی میکند. بهینهسازی ممکن است در اتصال، فاصله پایه، مهاربند یا فونداسیون مؤثرتر از افزایش عمومی وزن باشد.
