در پروژهای که صدها شاخه پروفیل C یا Z پانچدار مصرف میشود، یک خطای کوچک در مبنای اندازهگذاری، جهت مقطع یا فاصله سوراخها میتواند در تمام تیراژ تکرار شود. نتیجه ممکن است دوبارهکاری در کارگاه، تأخیر نصب، بیضیکردن سوراخها یا حتی ردشدن قطعه باشد. راه جلوگیری از این هزینهها، تحویل یک بسته سفارش کامل و تأیید نمونه پیش از تولید انبوه است.

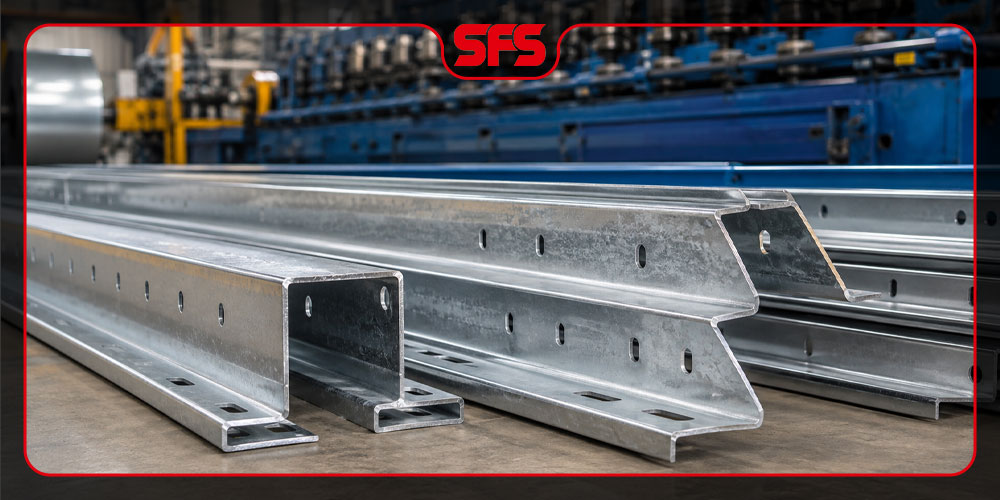

پروفیل پانچدار باید مانند یک قطعه مهندسی سفارش داده شود، نه صرفاً یک شاخه فولادی با چند سوراخ. مقطع، جنس ورق، طول، محل و شکل پانچ، تلرانسها، پوشش، جهت بستهبندی و شماره نقشه همگی بخشی از تعریف محصول هستند.
پیش از سفارش، کاربرد پروفیل را مشخص کنید
پروفیلهای C و Z در سوله، زیرسازی سقف، استراکچر خورشیدی و سازههای سبک استفاده میشوند، اما وظیفه و جزئیات اتصال در هر پروژه متفاوت است. طراح باید نوع مقطع و ظرفیت آن را بر اساس بارها و ضوابط پروژه تعیین کند. کارخانه نباید بدون تأیید مهندسی، ضخامت، ابعاد بال یا محل سوراخها را صرفاً برای کاهش قیمت تغییر دهد.
اگر انتخاب نهایی پروفیل زد انجام شده است، مشخصات و طولهای قابل سفارش را در صفحه پروفیل Z ببینید. برای پروژه سفارشی، نقشه مصوب همچنان بر اطلاعات عمومی صفحه محصول اولویت دارد.
چه اطلاعاتی باید روی برگه سفارش باشد؟
- کد قطعه و شماره ویرایش نقشه: هر تیپ پروفیل باید شناسه یکتا داشته باشد تا تغییرات قابل ردیابی بماند.
- هندسه کامل مقطع: ارتفاع جان، عرض بالها، لبه برگشتی، شعاع خم، ضخامت اسمی و در صورت نیاز زاویه بالها ثبت شود.
- جنس ورق: گرید، استاندارد، حالت سطح و پوشش اولیه مانند ورق سیاه یا گالوانیزه پیوسته مشخص شود.
- طول قطعه: طول نهایی، تلرانس برش و محل اندازهگیری آن تعیین شود؛ عبارت «حدود شش متر» برای تولید سفارشی کافی نیست.
- پانچها: قطر یا ابعاد شیار، شکل سوراخ، تعداد، جهت، فاصله از لبه و مختصات مرکز هر پانچ از یک مبنای روشن درج شود.
- تلرانسها: تلرانس ابعاد مقطع، طول، موقعیت سوراخ، تاب، پیچش و پلیسه بر اساس نیاز مونتاژ تعریف شود.
- عملیات تکمیلی: پوشش، رنگ، مارکگذاری، برچسب هر بسته، نحوه چیدمان و حفاظت لبهها مشخص باشد.
- تیراژ و برنامه تحویل: تعداد هر کد، طولها، اولویت بستهها و تحویل مرحلهای یا یکجا اعلام شود.
نقشه سوراخکاری را چگونه بدون ابهام تهیه کنیم؟
بهترین روش، انتخاب یک Datum یا مبنای ثابت در طول و عرض قطعه است. تمام مختصات سوراخها از همان مبنا داده شوند. اندازهگذاری زنجیرهای باعث جمعشدن خطا میشود و مشخص نمیکند کدام فاصله برای مونتاژ حیاتی است. نمای جان، بال بالا و بال پایین را جدا و جهت مشاهده را با فلش مشخص کنید.
برای سوراخ بیضی، طول، عرض و جهت محور بلند را بنویسید. اگر دو پروفیل قرینه راست و چپ هستند، آنها را با کدهای مجزا تعریف کنید. عبارتهایی مثل «طبق نمونه قبلی» یا «پانچ معمولی» در سفارش جدید ابهام ایجاد میکنند، مگر اینکه نمونه مرجع با شماره و وضعیت تأییدشده ثبت شده باشد.
روی نقشه بنویسید ابعاد سوراخ مربوط به قطعه خام است یا پس از پوشش اندازهگیری میشود. ضخامت پوشش و پلیسه میتواند بر عبور پیچ یا نشستن واشر اثر بگذارد.
پانچ قبل از فرمدهی یا بعد از آن؟
محل پانچ در خط تولید به تجهیزات، تیراژ، شکل مقطع و دقت موردنیاز بستگی دارد. پانچ روی نوار تخت پیش از رول فرمینگ میتواند سرعت و تکرارپذیری خوبی ایجاد کند، اما تغییر شکل ورق در ایستگاههای فرمدهی باید از ابتدا در طراحی ابزار جبران شود. پانچ پس از شکلگیری نیز برای بعضی جزئیات یا تیراژها مناسب است، ولی دسترسی ابزار و مهار مقطع اهمیت بیشتری پیدا میکند.
تصمیم نهایی باید میان طراح ابزار، تولید و کنترل کیفیت گرفته شود. به همین دلیل ارسال فایل قابل ویرایش مانند DXF در کنار PDF مهرشده مفید است؛ PDF مرجع قراردادی میماند و فایل هندسی برای برنامهریزی دستگاه استفاده میشود.
کنترل نمونه اولیه پیش از تولید انبوه
برای سفارش جدید، یک یا چند قطعه First Article تولید و با نقشه کنترل شود. بهتر است مونتاژ آزمایشی با پیچ، صفحه اتصال یا قطعه مقابل نیز انجام شود. تأیید نمونه باید کتبی و با شماره ویرایش نقشه باشد؛ تأیید شفاهی در تیراژ بالا ریسک اختلاف را افزایش میدهد.
- اندازهگیری ضخامت، ارتفاع جان، عرض بال و لبه برگشتی
- کنترل طول، گونیا، تاب طولی، پیچش و تغییر شکل موضعی
- اندازهگیری قطر یا ابعاد شیار و مختصات مرکز سوراخها
- بررسی پلیسه، ترک در خم، خراش سطح و آسیب پوشش
- مونتاژ آزمایشی و کنترل دسترسی آچار، واشر و مهره
- ثبت گزارش اندازهگیری و نگهداری نمونه مرجع برای تولید
چه عواملی قیمت پروفیل پانچدار را تعیین میکنند؟
قیمت فقط تابع وزن فولاد نیست. گرید و ضخامت ورق، پیچیدگی مقطع، تعداد و شکل پانچ، تعداد تیپهای مختلف، طول شاخه، تیراژ هر کد، تلرانس موردنیاز، تعویض ابزار، پوشش و نوع بستهبندی اثر دارند. سفارش با تعداد زیاد اما دهها تیپ کمتیراژ ممکن است زمان تنظیم خط بیشتری از یک تیپ تکراری داشته باشد.
عرض نوار ورودی و کیفیت رشتهبری نیز در ثبات مقطع و پرت مواد مؤثر است. شاهین فلز سپاهان خدمات نواربری ورق و رول فرمینگ سفارشی را ارائه میکند؛ برای برآورد دقیق باید نقشه، جنس، تیراژ و برنامه تحویل همزمان بررسی شوند.
چک لیست نهایی پیش از صدور سفارش
- آخرین ویرایش همه نقشهها در یک فهرست مدارک ثبت شده است.
- واحد اندازهگیری، مبنا، جهت مقطع و تیپ راست و چپ روشن است.
- گرید ورق، ضخامت، پوشش و معیار پذیرش مشخص است.
- تیراژ هر کد با تعداد بستهها و اولویت تحویل تطبیق دارد.
- روش تأیید نمونه و مسئول امضای آن تعیین شده است.
- فرآیند کنترل تغییرات پس از شروع تولید در قرارداد آمده است.
پرسش های متداول
آیا میتوان فقط نمونه فیزیکی برای تولید فرستاد؟
نمونه برای شناخت شکل مفید است، اما جای نقشه اندازهگذاریشده، جنس، تلرانس و معیار پذیرش را نمیگیرد. بهترین حالت، نمونه مرجع به همراه نقشه مصوب است.
فاصله استاندارد سوراخهای پروفیل زد چقدر است؟
یک فاصله عمومی برای همه پروژهها وجود ندارد. محل سوراخ به اتصال، بارگذاری، صفحه مقابل و نقشه طراح وابسته است و باید برای همان پروژه تعریف شود.
آیا تغییر ضخامت بدون اصلاح پانچ ممکن است؟
تغییر ضخامت میتواند شعاع خم، ابعاد نهایی مقطع، رفتار اتصال و موقعیت واقعی سوراخ را تغییر دهد. هر تغییر باید توسط طراح و تولیدکننده بررسی و در نقشه جدید ثبت شود.
