در نیروگاه خورشیدی، تجهیزات ارتینگ فقط چند قطعه جانبی نیستند؛ این تجهیزات بخشی از سیستم ایمنی پروژه محسوب می شوند. پنل ها، استراکچر فلزی، اینورتر، تابلوهای برق، کابل ها و تجهیزات حفاظتی در فضای باز نصب می شوند و به همین دلیل در برابر صاعقه، اضافه ولتاژ، جریان نشتی، رطوبت، خوردگی و خطاهای الکتریکی آسیب پذیر هستند. اگر مسیر ارت و هم بندی به درستی طراحی و اجرا نشود، ایمنی افراد، عملکرد تجهیزات حفاظتی و دوام کل نیروگاه تحت تاثیر قرار می گیرد.
هدف این مقاله، معرفی مهم ترین تجهیزات ارتینگ نیروگاه خورشیدی و توضیح کاربرد هر قطعه است. انتخاب نهایی سایز، جنس، تعداد و روش نصب تجهیزات باید بر اساس نقشه برق، شرایط خاک، ظرفیت نیروگاه، استانداردهای پروژه و نظر متخصص برق انجام شود.
تجهیزات ارتینگ نیروگاه خورشیدی چیست؟
تجهیزات ارتینگ نیروگاه خورشیدی مجموعه ای از هادی ها، تسمه ها، شینه ها، الکترودها، کلمپ ها و قطعات حفاظتی هستند که کمک می کنند بخش های فلزی و الکتریکی نیروگاه به یک مسیر زمین ایمن متصل شوند. این مسیر باعث می شود جریان خطا یا اضافه ولتاژ از مسیر کنترل شده عبور کند و احتمال برق گرفتگی، آسیب به اینورتر و اختلال در عملکرد تابلوهای حفاظتی کاهش پیدا کند.
در یک پروژه خورشیدی، ارتینگ فقط به اینورتر یا تابلو برق محدود نمی شود. استراکچر پنل ها، بدنه تجهیزات، شاسی های فلزی، مسیر کابل کشی، تابلوهای DC و AC و حتی تجهیزات حفاظت در برابر صاعقه باید از نظر الکتریکی به درستی هم بندی شوند.
لیست تجهیزات اصلی ارتینگ نیروگاه خورشیدی
| تجهیز | نقش در سیستم ارتینگ نیروگاه خورشیدی |
| تسمه ارت گالوانیزه | ایجاد مسیر هم بندی و اتصال بخش های فلزی استراکچر، تابلو و سازه ها به شبکه ارت. |
| هادی حفاظتی یا کابل ارت | انتقال جریان خطا و اتصال تجهیزات الکتریکی به شینه یا شبکه زمین. |
| شینه ارت | نقطه مرکزی اتصال هادی ها، تسمه ها و کابل های ارت در تابلو یا اتاق برق. |
| راد ارت یا الکترود زمین | انتقال جریان خطا به خاک و تشکیل بخش اصلی اتصال زمین. |
| کلمپ، بست و کانکتور ارت | اتصال مطمئن تسمه، کابل، راد و سازه فلزی به یکدیگر. |
| واشر، پیچ و مهره مناسب | محکم سازی اتصال و کاهش احتمال شل شدن یا افزایش مقاومت اتصال. |
| SPD یا سرج ارستر | حفاظت تجهیزات در برابر اضافه ولتاژهای گذرا و اثرات ناشی از صاعقه یا سوئیچینگ. |
| صاعقه گیر و هادی نزولی | هدایت جریان صاعقه به مسیر ایمن در پروژه هایی که نیاز به حفاظت بیرونی دارند. |
| چاه ارت یا شبکه زمین | ایجاد مسیر نهایی تخلیه جریان به زمین بر اساس طراحی پروژه. |
نقش تسمه ارت گالوانیزه در پروژه های خورشیدی

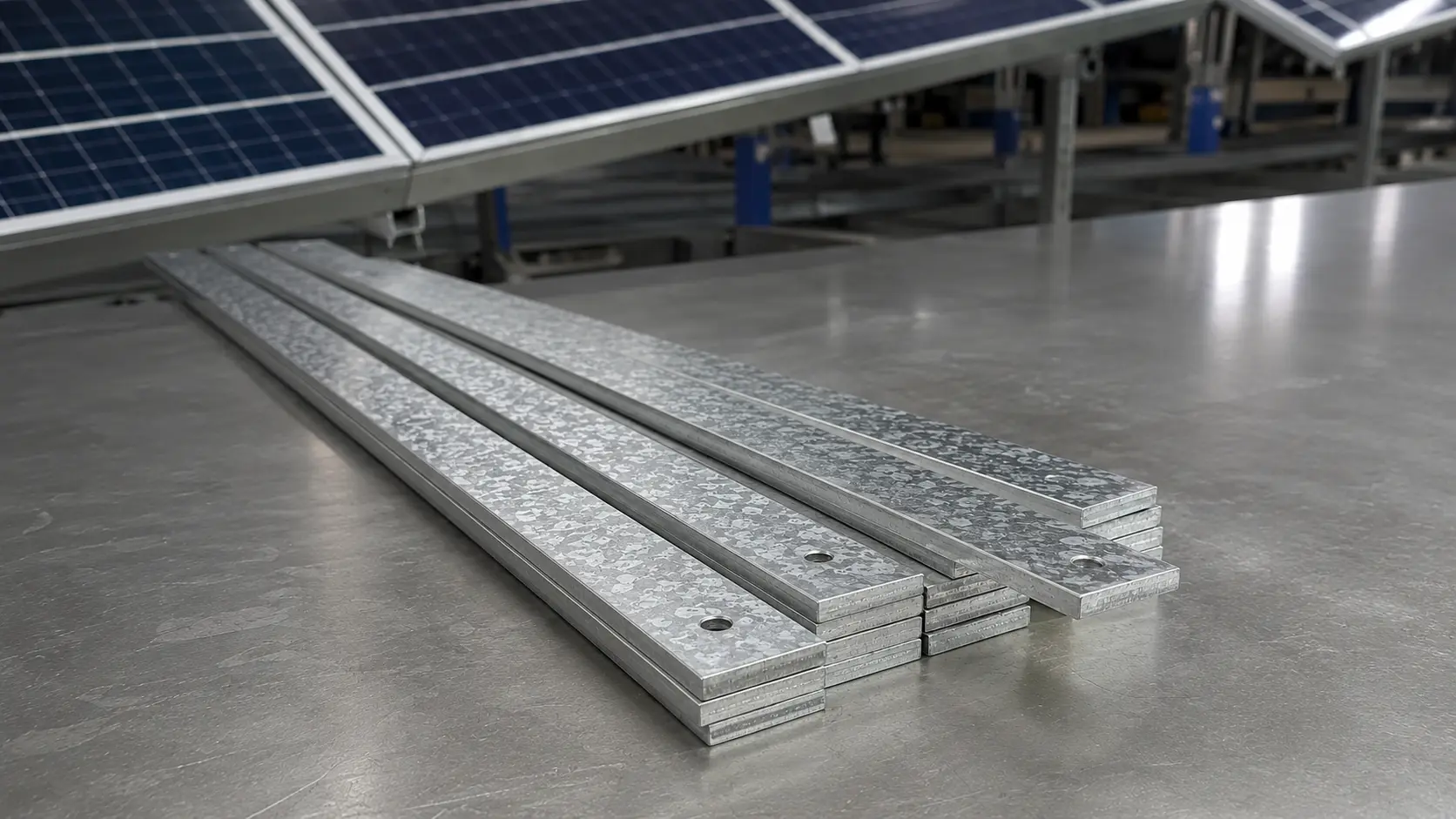

تسمه ارت گالوانیزه یکی از قطعات مهم در هم بندی و اجرای مسیرهای ارت در پروژه های خورشیدی است. این تسمه به دلیل شکل تخت و سطح تماس مناسب، برای اتصال بخش های فلزی، ایجاد مسیر پیوسته بین استراکچرها و انتقال اتصال به شینه یا شبکه زمین کاربرد دارد. در بسیاری از پروژه ها، تسمه ارت به صورت مستقیم روی سازه، پایه یا مسیرهای فلزی نصب می شود و با پیچ، بست یا کلمپ مناسب به بخش های مختلف متصل می گردد.
برای پروژه های خورشیدی، ویژگی هایی مثل ضخامت مناسب، عرض استاندارد، کیفیت پوشش گالوانیزه، مقاومت در برابر خوردگی، امکان سوراخ کاری و برش دقیق اهمیت زیادی دارد. اگر تسمه بر اساس نیاز پروژه آماده سازی شود، سرعت نصب افزایش پیدا می کند و احتمال خطای اجرایی کمتر می شود.
شینه ارت و نقش آن در جمع آوری اتصالات
شینه ارت معمولا به عنوان نقطه مرکزی اتصال هادی های ارت استفاده می شود. کابل ها، تسمه ها، هادی های حفاظتی و اتصالات تابلوها می توانند به شینه ارت متصل شوند تا مسیرها منظم، قابل بازرسی و قابل تست باشند. در پروژه های خورشیدی، وجود شینه ارت مناسب باعث می شود نگهداری، عیب یابی و توسعه آینده سیستم راحت تر انجام شود.
راد ارت، الکترود زمین و چاه ارت
راد ارت یا الکترود زمین بخش مهمی از مسیر تخلیه جریان به خاک است. نوع، تعداد و محل نصب الکترودها به شرایط خاک، مقاومت ویژه زمین، ابعاد نیروگاه و طراحی سیستم ارت بستگی دارد. در برخی پروژه ها از چاه ارت استفاده می شود و در برخی دیگر، شبکه ای از الکترودها و هادی های دفنی اجرا می گردد. نکته مهم این است که طراحی الکترود زمین باید با اندازه گیری و محاسبه انجام شود، نه صرفا بر اساس تجربه عمومی.
کلمپ، بست و اتصالات ارتینگ
کیفیت اتصال در سیستم ارت بسیار مهم است. حتی اگر تسمه یا کابل مناسبی انتخاب شود، اتصال ضعیف می تواند باعث افزایش مقاومت، داغ شدن، خوردگی و اختلال در مسیر هم بندی شود. به همین دلیل باید از کلمپ، پیچ، واشر، بست و کانکتور مناسب استفاده شود. اتصالات باید محکم، قابل بازرسی، مقاوم در برابر شرایط محیطی و متناسب با جنس هادی باشند.
SPD و حفاظت در برابر اضافه ولتاژ
در نیروگاه های خورشیدی، اضافه ولتاژهای گذرا می توانند به دلیل صاعقه، سوئیچینگ یا اختلالات شبکه ایجاد شوند. SPD یا سرج ارستر برای کاهش ریسک آسیب به تجهیزات الکتریکی استفاده می شود. انتخاب و نصب SPD باید با توجه به بخش DC، بخش AC، نوع اینورتر، سطح حفاظت مورد نیاز و طراحی کلی سیستم انجام شود. SPD جایگزین ارتینگ نیست؛ بلکه در کنار سیستم ارت صحیح، عملکرد حفاظتی خود را نشان می دهد.
صاعقه گیر و هادی نزولی
در برخی نیروگاه های خورشیدی، به ویژه پروژه هایی که در فضای باز، زمین های وسیع یا مناطق مستعد صاعقه اجرا می شوند، سیستم حفاظت در برابر صاعقه اهمیت بیشتری دارد. صاعقه گیر، هادی نزولی و مسیر اتصال به زمین باید به شکلی طراحی شوند که جریان ناشی از صاعقه از مسیر ایمن عبور کند و به تجهیزات حساس آسیب وارد نشود. این بخش باید توسط متخصص و بر اساس ارزیابی ریسک پروژه طراحی شود.
نکات مهم در انتخاب تجهیزات ارتینگ نیروگاه خورشیدی
- جنس تجهیزات باید با شرایط محیطی، رطوبت، احتمال خوردگی و نوع سازه هماهنگ باشد.
- ابعاد تسمه، کابل و شینه باید بر اساس طراحی و جریان های خطای احتمالی انتخاب شود.
- اتصالات باید مکانیکی و الکتریکی قابل اعتماد باشند و به مرور زمان شل یا خورده نشوند.
- مسیرهای هم بندی باید پیوسته، قابل بازرسی و تا حد امکان کوتاه و منظم باشند.
- در پروژه های بزرگ، مستند سازی مسیر ارت، محل شینه ها، الکترودها و نقاط تست ضروری است.
اشتباهات رایج در خرید و اجرای تجهیزات ارتینگ
یکی از اشتباهات رایج این است که تجهیزات ارتینگ فقط بر اساس قیمت انتخاب می شوند. در حالی که کیفیت پوشش، دقت ابعاد، نوع اتصال، مقاومت در برابر خوردگی و امکان نصب صحیح اهمیت زیادی دارد. اشتباه دیگر، استفاده از قطعات نامتناسب در کنار یکدیگر است؛ مثلا اتصال ضعیف بین تسمه و سازه یا استفاده از بست نامناسب می تواند کل مسیر ارت را دچار مشکل کند.
همچنین نباید تصور کرد که وجود چند راد ارت یا یک چاه ارت به تنهایی کافی است. سیستم ارتینگ نیروگاه خورشیدی یک شبکه کامل است و باید بین استراکچر، تجهیزات، تابلوها، شینه ها و الکترودها پیوستگی الکتریکی مناسب وجود داشته باشد.
تولید تسمه و تجهیزات فلزی ارتینگ در شاهین فلز سپاهان
شاهین فلز سپاهان می تواند در تامین تسمه ارت گالوانیزه و قطعات فلزی مورد نیاز پروژه های خورشیدی نقش مهمی داشته باشد. در پروژه هایی که به متراژ مشخص، ابعاد سفارشی، سوراخ کاری، برش یا آماده سازی قبل از نصب نیاز دارند، خرید از تولید کننده تخصصی کمک می کند سفارش دقیق تر، سریع تر و متناسب با نیاز پروژه آماده شود.
اگر برای نیروگاه خورشیدی، استراکچر پنل، مسیر هم بندی یا اجرای سیستم ارت به تسمه ارت گالوانیزه نیاز دارید، مشخصات فنی پروژه، متراژ تقریبی، ابعاد مورد نیاز و نوع آماده سازی را برای کارشناسان شاهین فلز سپاهان ارسال کنید تا امکان تولید و قیمت روز بررسی شود.
سوالات متداول
مهم ترین تجهیزات ارتینگ نیروگاه خورشیدی چیست؟
تسمه ارت گالوانیزه، کابل ارت، شینه ارت، راد ارت، کلمپ، کانکتور، پیچ و واشر، SPD، صاعقه گیر و تجهیزات تست از مهم ترین اجزای سیستم ارتینگ هستند.
آیا تسمه ارت گالوانیزه برای نیروگاه خورشیدی مناسب است؟
در بسیاری از پروژه ها از تسمه ارت گالوانیزه برای هم بندی سازه های فلزی و ایجاد مسیر ارت استفاده می شود. انتخاب نهایی باید با توجه به شرایط پروژه و نظر طراح برق انجام شود.
آیا SPD جایگزین سیستم ارت است؟
خیر. SPD برای حفاظت در برابر اضافه ولتاژ استفاده می شود و برای عملکرد درست به سیستم ارت مناسب نیاز دارد.
آیا همه استراکچرهای پنل باید هم بندی شوند؟
در طراحی اصولی، بخش های فلزی در دسترس و مرتبط با سیستم باید به شکل مناسب هم بندی شوند تا اختلاف پتانسیل خطرناک ایجاد نشود.
برای استعلام تجهیزات ارتینگ چه اطلاعاتی لازم است؟
نوع پروژه، ظرفیت نیروگاه، متراژ، ابعاد تسمه، نوع اتصال، نیاز به سوراخ کاری یا برش، محل پروژه و زمان تحویل اطلاعات مهم برای استعلام هستند.
تجهیزات ارتینگ نیروگاه خورشیدی نقش مستقیمی در ایمنی، دوام و عملکرد پروژه دارند. انتخاب درست تسمه ارت، شینه، راد، کلمپ، کابل، SPD و اتصالات باعث می شود مسیر هم بندی و اتصال زمین قابل اعتمادتر باشد و ریسک آسیب به تجهیزات کاهش پیدا کند. برای پروژه های خورشیدی، بهتر است تجهیزات ارتینگ بر اساس نقشه فنی، شرایط محیطی و نیاز واقعی پروژه انتخاب شود و قطعات فلزی مثل تسمه ارت گالوانیزه با ابعاد و آماده سازی مناسب سفارش داده شوند.
