تست Pull Out یا آزمایش بیرون کشیدگی، ظرفیت کششی پایه یا شمع نصب شده را در شرایط واقعی زمین ارزیابی می کند. نتیجه آزمون فقط زمانی قابل استفاده است که نوع پایه، عمق، روش نصب، دستگاه، برنامه بارگذاری، جابه جایی و معیار پذیرش همگی در گزارش ثبت شده باشند.
چرا تست Pull Out انجام می شود؟
محاسبات پایه به پارامترهای خاک، روش کوبش یا حفاری و کیفیت اجرا وابستهاند. خاک یک سایت بزرگ یکنواخت نیست و ممکن است لایه سست، سنگ، رطوبت یا پرشدگی وجود داشته باشد. آزمون بیرونکشیدگی کمک میکند فرض طراحی با رفتار پایه نصبشده مقایسه شود؛ اما جای مطالعه ژئوتکنیک یا کنترل خوردگی را نمیگیرد.
پیش از آزمون چه چیزی باید مشخص شود؟
- بار کششی طراحی و ضریب اطمینان قراردادی
- نوع پایه، جنس، طول، قطر یا مقطع و عمق نصب
- زونبندی زمین بر اساس گزارش ژئوتکنیک و تغییرات خاک
- تعداد نقاط و روش انتخاب نمونههای نماینده
- معیار قبولی بر اساس طراحی و نظر مهندس مسئول
تجهیزات و چیدمان آزمون
چیدمان معمول شامل جک هیدرولیک، پمپ، سلول بار، قاب واکنش و حداقل دو گیج جابهجایی مستقل است. قاب واکنش نباید با پایه آزمایششونده اندرکنش نامعلوم داشته باشد. محور نیرو باید تا حد امکان با محور پایه همراستا باشد و کالیبراسیون دستگاه پیش از شروع ثبت شود.
روش نصب پایه آزمایشی باید همان روش تولید باشد؛ اگر پایه در پروژه با کوبش نصب میشود، سوراخکاری یا بتنریزی آزمایشگاهی میتواند نتیجه قابل تعمیمی ندهد.
مراحل ثبت و بارگذاری
۱) صورت جلسه محل، آبوهوا و مشخصات پایه را تکمیل کنید
۲) گیج ها را صفر و دستگاه را کالیبره کنید
۳) بار را در پلههای مشخص اعمال کنید
۴) در هر پله زمان نگهداری و جابهجایی را ثبت کنید
۵) تا بار هدف یا معیار توقف ادامه دهید
۶) پس از تخلیه، جابهجایی برگشتی و هر نوع گسیختگی را ثبت کنید.
اندازه پله و زمان نگهداری باید از مشخصات پروژه یا روش مورد تأیید مهندس گرفته شود.

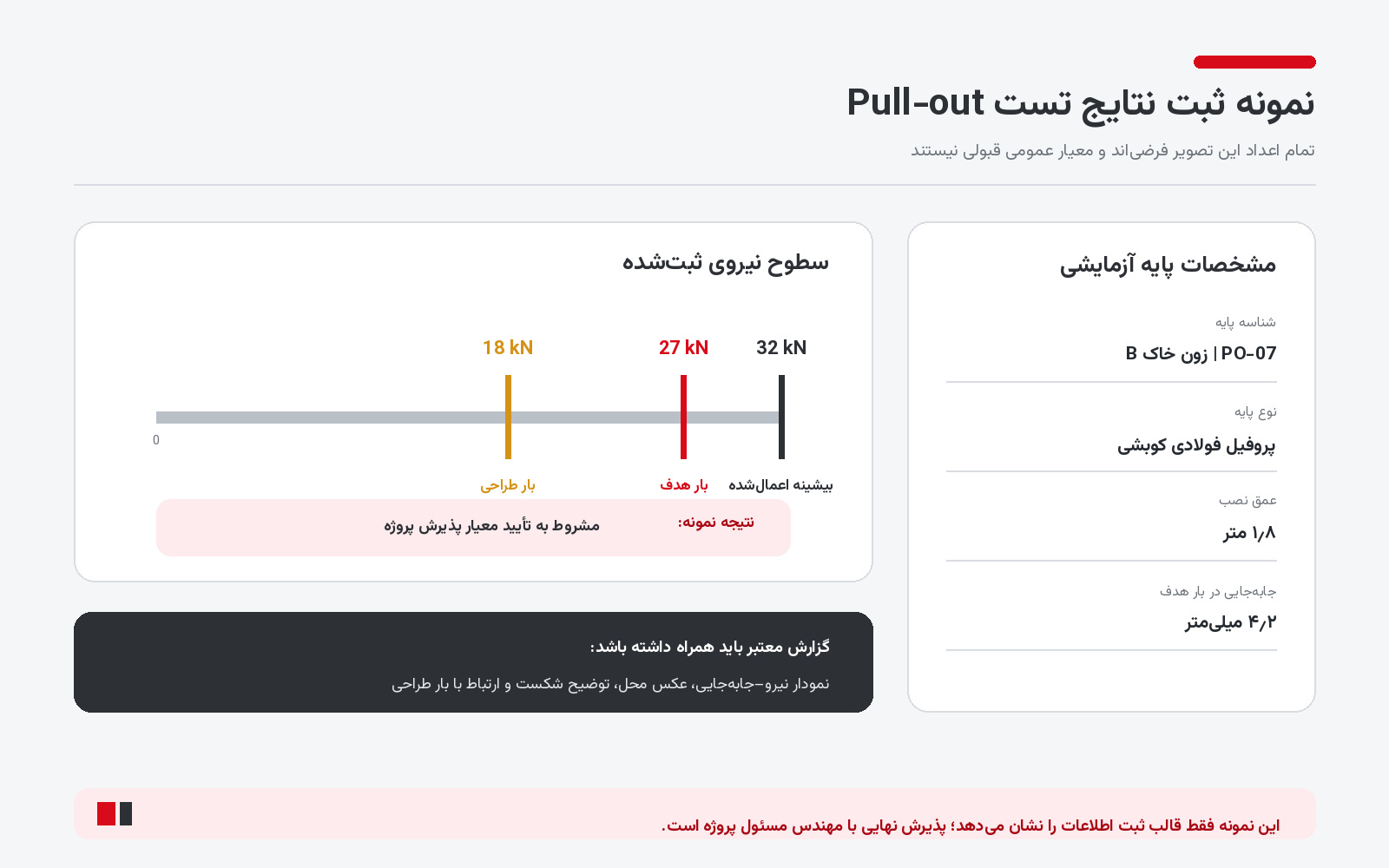

نمونه جدول گزارش با اعداد فرضی
اعداد زیر فقط شکل گزارش را نشان می دهند و معیار عمومی قبولی نیستند.
| فیلد | نمونه ثبت |
| شناسه پایه | PO-07 | زون خاک B |
| نوع و عمق | پروفیل فولادی کوبشی | ۱٫۸ متر |
| بار طراحی کششی | ۱۸ kN |
| بار هدف آزمون | ۲۷ kN طبق مشخصات فرضی |
| بیشینه بار اعمالشده | ۳۲ kN |
| جابهجایی در بار هدف | ۴٫۲ mm |
| نتیجه | مشروط به تأیید معیار پذیرش پروژه |
شکل های شکست و تفسیر آن ها
گسیختگی کششی خاک، کمانش یا پارگی خود پایه، لغزش قاب، جابهجایی زیاد بدون شکست و برخورد با لایه سنگی، معناهای متفاوت دارند. گزارش نباید فقط عبارت «قبول» یا «رد» داشته باشد؛ نمودار نیرو-جابجایی، عکس محل، توضیح شکست و ارتباط با بار طراحی لازم است. اگر نتیجه در یک زون مرزی باشد، مهندس میتواند افزایش تعداد آزمون، تغییر عمق یا اصلاح طراحی را پیشنهاد کند.
بعد از قبولی آزمون چه کنیم؟
قبولی چند پایه، کیفیت تمام نقاط سایت را تضمین نمیکند. نتایج باید با نقشه زونبندی، روش نصب، تلورانس عمق و برنامه کنترل حین اجرا تطبیق داده شود. در صورت تغییر پروفیل، عمق، روش نصب یا محل، اعتبار تعمیم نتیجه را دوباره بررسی کنید. راهنمای استراکچر نیروگاه خورشیدی را میتوان برای مقایسه گزینههای پایه کنار این آزمون خواند.
چک لیست تحویل گزارش
- گواهی کالیبراسیون جک، سلول بار و گیجها پیوست است
- مختصات و عکس هر نقطه ثبت شده است
- مشخصات پایه و روش نصب با محصول واقعی یکسان است
- پلههای بارگذاری، زمان نگهداری و جابهجایی ثبت شدهاند
- نمودار نیرو-جابجایی و معیار پذیرش درج شده است
- مهندس ژئوتکنیک یا طراح مسئول نتیجه را امضا کرده است
تست Pull Out زمانی ارزش مهندسی دارد که بخشی از سیستم کنترل کیفیت پروژه باشد، نه یک عدد منفرد برای تأیید ظاهری. طراحی، نمونهبرداری، اجرا و تفسیر باید در یک زنجیره مستند قرار بگیرند.
پول اوت با آزمون جانبی یا فشاری یکی نیست
بار کششی، جانبی و فشاری مسیر شکست متفاوتی دارند. ممکن است پایه در کشش ظرفیت خوبی داشته باشد اما در بار جانبی یا کمانش عضو محدود شود. نوع آزمون را بر اساس مؤلفههای بار طراحی انتخاب کنید و در گزارش بنویسید نیرو نسبت به چه محوری وارد شده است. اگر سازه ردیفی با باد مکشی طراحی شده، فقط آزمایش فشاری نمیتواند رفتار پایه را ثابت کند.
زنجیره ردیابی نمونه را حفظ کنید
از لحظه انتخاب نقطه تا صدور گزارش، برای هر پایه یک شناسه یکتا استفاده کنید. شناسه باید در نقشه، عکس، دفتر ثبت دستگاه، نمودار و نتیجه نهایی تکرار شود. عمق واقعی، روش نصب و زمان فاصله از نصب تا آزمون را بنویسید؛ این جزئیات توضیح میدهند چرا دو پایه با عدد متفاوت رفتار کردهاند.
اگر آزمون رد شد چه تصمیمهایی ممکن است؟
- افزایش تعداد آزمون در همان زون برای تعیین دامنه مشکل
- تغییر عمق یا روش نصب پس از تأیید مهندس
- افزایش سطح یا تغییر هندسه پایه
- اصلاح آرایش و کاهش مؤلفه بار روی پایه
- تغییر گزینه فونداسیون و تکرار آزمون
پرسش های متداول
آیا Pull Out همان آزمایش خاک است؟
خیر. این آزمون رفتار پایه نصبشده را میسنجد و مکمل مطالعه خاک و طراحی فونداسیون است.
آیا یک آزمایش برای کل نیروگاه کافی است؟
معمولاً نه؛ تعداد و محل آزمون به تغییرات زمین، زونبندی و مشخصات پروژه بستگی دارد.
چه کسی نتیجه را تأیید می کند؟
معیار پذیرش را مهندس مسئول طراحی یا مشخصات فنی پروژه تعیین میکند و گزارش باید به تأیید مرجع مسئول برسد.
