ورق پانچ برای نما، حفاظ و کاربرد صنعتی

برای انتخاب ورق پانچ، پنج مشخصه را هم زمان تعیین کنید: کاربرد، جنس ورق، ضخامت، شکل و فاصله چشمه ها و نوع پوشش. ورقی که برای نمای سایه انداز مناسب است لزوما برای حفاظ ضربه پذیر یا غربال صنعتی مناسب نیست. از فروشنده فقط «ورق پانچ دو میل» نخواهید؛ نقشه سوراخکاری و شرایط نصب را هم مشخص کنید.

اول کاربرد را مشخص کنید

در نما، میزان عبور نور و دید، وزن زیرسازی، مقاومت در برابر باد و دوام پوشش مهم اند. در حفاظ، ابعاد بازشو، استحکام قاب و احتمال تماس یا ضربه اهمیت بیشتری دارند. در کاربرد صنعتی، اندازه ذرات، ظرفیت عبور، سایش و امکان شست وشو معیار اصلی اند. آشنایی با ورق پانچ تعریف و انواع عمومی را توضیح می دهد؛ در اینجا معیار سفارش عملی بررسی می شود.

ضخامت را چگونه تعیین کنیم؟

ضخامت بر وزن، سفتی ورق، امکان خم کاری و مقاومت در حین نصب اثر دارد. ضخامت مناسب را نمی توان فقط از عرض دهانه یا ظاهر سوراخ نتیجه گرفت؛ فاصله تکیه گاه ها، بار باد یا تماس، درصد سطح باز و جزئیات قاب هم مهم اند. یک ورق با سوراخکاری بیشتر ممکن است با همان ضخامت اسمی، رفتار متفاوتی نسبت به ورق بدون سوراخ داشته باشد.

عرض نوار بین سوراخ ها

وقتی قطر سوراخ زیاد یا فاصله مرکز تا مرکز کم شود، نوار فلزی بین سوراخ ها باریک تر می شود. این نوارها در ساخت، خم کاری و عملکرد ورق اهمیت دارند. درخواست درصد سطح باز بسیار زیاد بدون کنترل این فاصله، می تواند تولیدپذیری یا عملکرد موردنظر را تحت تأثیر قرار دهد.

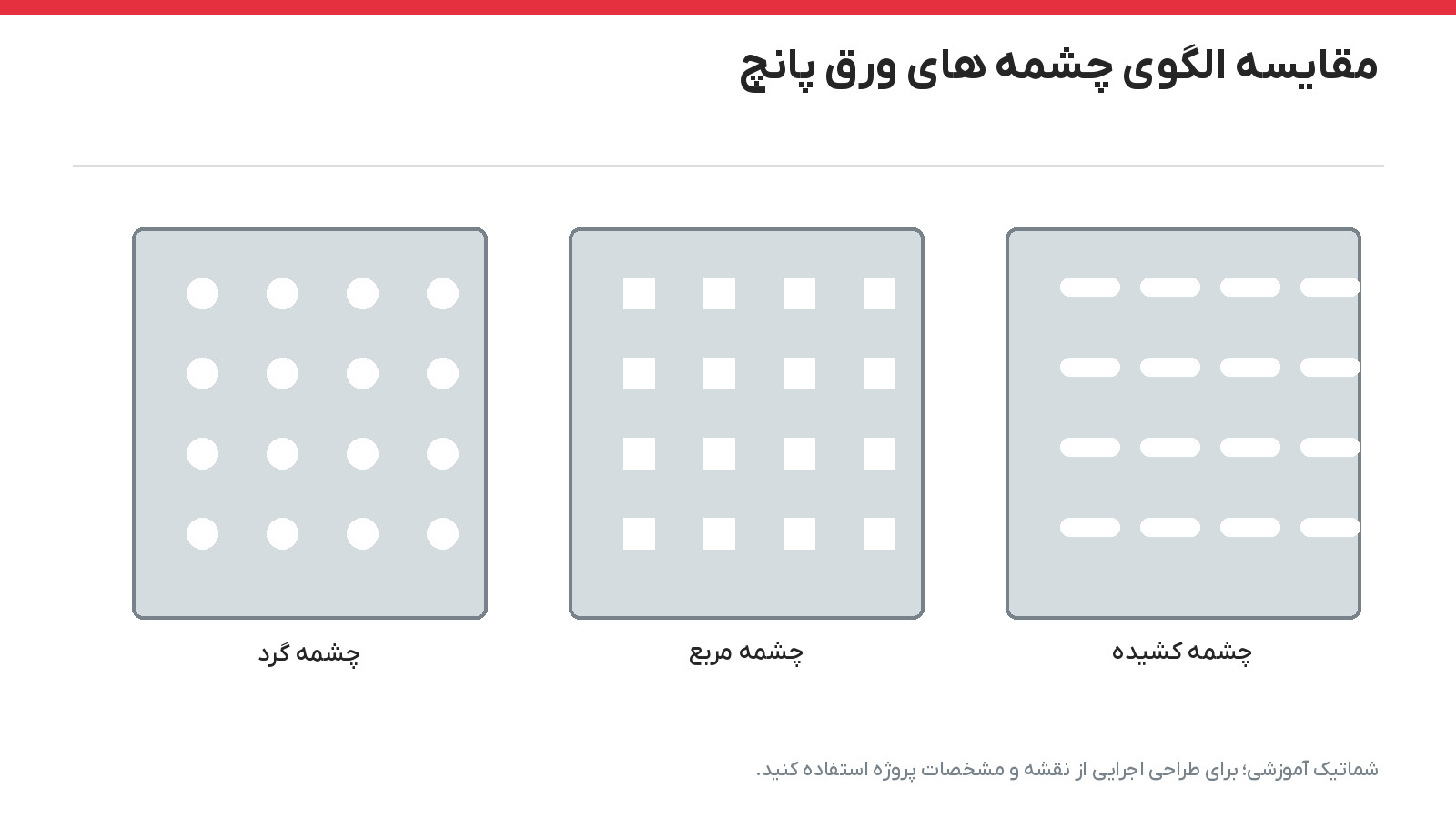

چشمه گرد، مربع یا کشیده؟

چشمه گرد برای بسیاری از طرح های نما و جداسازی متداول است؛ مربع یا کشیده ممکن است ظاهر و جهت عبور متفاوتی ایجاد کند. مهم تر از نام چشمه، اندازه واقعی بازشو، گام سوراخ ها، آرایش مستقیم یا زیگزاگ و جهت نصب ورق است. برای انتخاب باید نمونه واقعی یا نقشه با مقیاس مشخص دید.

درصد سطح باز به چه معناست؟

درصد سطح باز، سهم تقریبی حفره ها از سطح الگوی سوراخکاری است. برای چشمه های گرد روی شبکه مربعی منظم، اگر قطر سوراخ d و فاصله مرکزها p باشد، درصد سطح باز تئوری = ۱۰۰ × π × d² ÷ (۴ × p²). برای نمونه با d برابر ۵ میلی متر و p برابر ۱۰ میلی متر، نتیجه حدود ۱۹٫۶ درصد است. برای آرایش زیگزاگ، فرمول متفاوت می شود. حاشیه های بدون سوراخ نیز باعث می شوند درصد سطح باز کل شیت با محدوده سوراخکاری یکسان نباشد.

جنس و پوشش را متناسب با محیط انتخاب کنید

فولاد کربنی با پوشش مناسب، فولاد گالوانیزه، آلومینیوم و فولاد زنگ نزن گزینه های متفاوتی هستند. رطوبت، تماس با مواد شیمیایی، محدودیت وزن و روش اتصال انتخاب را تغییر می دهند. اگر پانچ پس از اعمال پوشش انجام شود، لبه برش خورده باید از نظر حفاظت خوردگی بررسی شود؛ ترتیب ساخت و پوشش را در سفارش روشن کنید.

پیش از خرید چه چیزی در نقشه بنویسیم؟

• جنس و ضخامت اسمی ورق و محدوده مجاز تغییرات آن.
• ابعاد نهایی، حاشیه بدون سوراخ، جهت الگو و اندازه و گام چشمه.
• نوع پوشش و محل کاربرد، از جمله محیط مرطوب یا فضای داخلی.
• نحوه اتصال به قاب، سوراخ نصب و لبه های خم شده.
• معیار کنترل نمونه اول از نظر ابعاد، تابیدگی و ظاهر.

پرسش های متداول

آیا درصد سطح باز بیشتر همیشه تهویه بهتری می دهد؟

فقط بخشی از پاسخ است. شرایط جریان هوا، قاب، نصب، گرفتگی سوراخ ها و سایر لایه های مسیر نیز بر تهویه اثر می گذارند.

آیا وزن ورق پانچ دقیقا برابر وزن ورق ساده ضرب در سهم فلز باقی مانده است؟

این روش یک تخمین است. حاشیه های بدون سوراخ، لبه ها و برش نهایی باید در وزن کل قطعه لحاظ شوند.

مثال تصمیم گیری برای یک نمای صنعتی

فرض کنید برای نمای غربی یک کارخانه ورق پانچ می خواهید. ابتدا هدف را روشن کنید: کاهش دید مستقیم، عبور هوا، یا ظاهر یکدست. سپس طراح باید بار باد و فاصله زیرسازی را بررسی کند. بعد الگوی چشمه و درصد سطح باز را با نمونه واقعی در روز و شب ببیند؛ آنچه از داخل به بیرون دیده می شود ممکن است با ظاهر نما از بیرون متفاوت باشد. جنس و پوشش نیز با رطوبت و آلاینده های محل انتخاب شوند.

اشتباه رایج در مقایسه دو پیشنهاد

دو ورق با ضخامت برابر و قطر سوراخ یکسان، اگر گام سوراخ ها یا حاشیه سالم متفاوت داشته باشند، درصد سطح باز و وزن یکسان ندارند. قیمت گذاری بر حسب کیلوگرم نیز با قیمت گذاری بر حسب متر مربع بدون تبدیل مشخصات قابل مقایسه نیست. در درخواست خرید، سطح مفید، ابعاد شیت و نقشه الگو را برای هر دو تأمین کننده یکسان نگه دارید.

کنترل نمونه پیش از سفارش انبوه

برای نما یا حفاظ، نمونه را کنار قاب واقعی ببینید. لبه سوراخ ها، یکنواختی فاصله چشمه ها، پوشش، تابیدگی و نمای اتصال را بررسی کنید. برای کار صنعتی، آزمون عبور یا غربال با ماده واقعی ارزش بیشتری از قضاوت صرف بر اساس عکس کاتالوگ دارد. مشخصات محصول ورق پانچ را نیز با نقشه مورد نیاز تطبیق دهید. معیار پذیرش نمونه را پیش از تولید تعداد بالا در سفارش ثبت کنید.

کاربرد و شرایط محیطی را به مشخصات فنی قابل سفارش تبدیل کنید. با ارسال نقشه چشمه، ضخامت، جنس و تعداد قطعات، می توان پیشنهاد فنی دقیق تری برای ورق پانچ دریافت کرد.
