عددی که با عنوان ظرفیت پالت اعلام میشود، بدون دانستن شرایط آزمون کامل نیست. یک پالت ممکن است روی کف صاف وزن زیادی را تحمل کند، اما همان بار هنگام جابهجایی با لیفتراک یا قرارگیری روی دو تیر قفسه باعث خمش بیش از حد شود. به همین دلیل تحمل بار پالت فلزی باید برای حالت واقعی استفاده تعریف شود.
استاندارد ISO 8611 روشهای ارزیابی پالت تخت را بر اساس آزمون بار اسمی، حداکثر بار کاری و دوام دستهبندی میکند. نکته مهم این است که ظرفیت به توزیع بار و نحوه تکیهگاه وابسته است؛ بنابراین تبدیل یک عدد استاتیک به ظرفیت دینامیک یا قفسهای با یک درصد عمومی قابل دفاع نیست.
بار استاتیک پالت فلزی چیست؟
بار استاتیک زمانی مطرح است که پالت روی سطحی صاف، صلب و پیوسته قرار دارد و حرکت نمیکند. کف از بخش بزرگی از زیر پالت حمایت میکند و ضربه ناشی از حرکت وجود ندارد. اگر بار بهصورت یکنواخت پخش شده باشد، این حالت معمولاً ظرفیت بیشتری از حالت جابهجایی یا قفسهای نشان میدهد.
اما «روی کف» نیز باید دقیق تعریف شود. پایههای پالت، ناهمواری زمین، صفحه زیر بار و تمرکز وزن ماشین یا رول میتوانند شرایط را عوض کنند. ظرفیت اعلامی برای بار یکنواخت را نباید به یک قطعه کوچک و بسیار سنگین تعمیم داد.
بار دینامیک پالت چیست؟

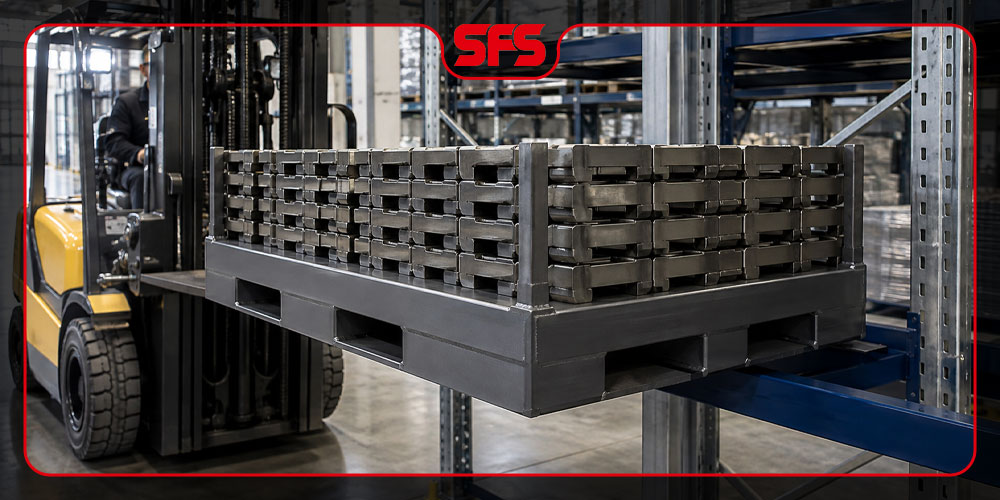

بار دینامیک به زمانی مربوط است که پالت با لیفتراک، جک پالت یا وسیله مشابه بلند و جابهجا میشود. در این حالت، شاخکها فقط بخشهایی از زیر پالت را نگه میدارند و شتاب، ترمز، پیچیدن، عبور از کف ناهموار و ضربه هنگام برداشتن یا گذاشتن بار به سازه نیرو وارد میکند.
فاصله و طول شاخک، جهت ورود، مرکز ثقل و مهارت اپراتور بر عملکرد اثر دارند. ظرفیت دینامیک باید برای وسیله و جهتهای مجاز ورود تعریف شود. پالت چهارطرفهورود اگر در یک جهت هندسه ضعیفتری دارد، نباید بدون آزمون ظرفیت یکسانی در همه جهتها دریافت کند.
بار قفسهای یا Racking Load چیست؟
در قفسه، پالت معمولاً فقط روی دو تیر کناری یا نقاط محدود تکیه دارد و بخش میانی آزاد است. این حالت خمش عرشه و اعضای طولی را افزایش میدهد و در بسیاری از طراحیها بحرانیترین وضعیت است. فاصله تیرها، میزان نشیمن، جهت قرارگیری پالت و وجود ساپورت میانی باید در ظرفیت قفسهای ذکر شود.
اگر پالت برای کف طراحی شده باشد، قرار دادن آن روی رک بدون تأیید میتواند خطرناک باشد. برعکس، عدد قفسهای نیز فقط برای دهانه و آرایش بار آزمودهشده معتبر است. تغییر قفسه یا جهت پالت نیازمند بازبینی است.
بار چیدمان روی هم را فراموش نکنید
در باکس پالت یا پالتهای دارای ستون، ممکن است چند واحد روی هم قرار گیرند. در این حالت، وزن طبقات بالا از نقاط تماس مشخص به ستونها منتقل میشود. ظرفیت Stack Load به ارتفاع چیدمان، همراستایی پایه و کاسه، وضعیت کف، بار جانبی و پایداری کل دسته وابسته است و با بار استاتیک روی عرشه یکسان نیست.
عوامل مؤثر بر ظرفیت واقعی پالت
- توزیع بار: بار یکنواخت، نقطهای، خطی، رول یا کیسهای رفتار متفاوتی ایجاد میکند.
- مرکز ثقل: بار خارج از مرکز، پیچش و خطر واژگونی را افزایش میدهد.
- ابعاد و دهانه: فاصله اعضا و تکیهگاهها مستقیماً بر خمش اثر دارد.
- مقطع و گرید فولاد: ضخامت، شکل پروفیل و خواص ماده باید با نقشه و محاسبه هماهنگ باشند.
- جوش و اتصالات: طول، محل، نفوذ و کیفیت جوش در مسیر انتقال نیرو اهمیت دارد.
- خوردگی و دما: کاهش ضخامت، محیط مرطوب، سردخانه یا مواد شیمیایی میتواند دوام و ظرفیت را محدود کند.
- چرخه استفاده: پالت چندبارمصرف تحت خستگی، ضربه و آسیب تجمعی قرار میگیرد.
- روش کاربری: نوع لیفتراک، جهت ورود، رک، نوار نقاله و سیستم خودکار باید از ابتدا مشخص باشند.
ظرفیت «دو تن» فقط وقتی معنا دارد که حالت بار، توزیع، جهت شاخک، تکیهگاه، معیار تغییرشکل و ضریب ایمنی مشخص باشند.
چگونه پالت مناسب را انتخاب کنیم؟
- حداکثر وزن واقعی بار و ضریب عدم قطعیت فرآیند را تعیین کنید.
- ابعاد، شکل، محل مرکز ثقل و نقاط تماس محصول با عرشه را ثبت کنید.
- همه حالتها را بنویسید: کف، حمل، رک، چیدمان، نوار نقاله و حملونقل جادهای.
- ابعاد شاخک، فاصله تیر رک، جهت ورود و محدودیت سیستم انبار را اندازه بگیرید.
- محیط شامل رطوبت، مواد خورنده، شستوشو، دما و فضای باز را مشخص کنید.
- معیار پذیرش شامل بار آزمون، تغییرشکل مجاز، آسیب دائمی و تعداد چرخه را با سازنده توافق کنید.
چه آزمونها و کنترلهایی مفیدند؟
آزمون نمونه باید شرایط استفاده را شبیهسازی کند. برای پالت تخت، استانداردهای خانواده ISO 8611 روشهای آزمون و انتخاب بار کاری را ارائه میکنند. برای باکس پالت یا سازه دارای بدنه باربر، استاندارد و روش آزمون ممکن است متفاوت باشد و باید در مشخصات خرید تعیین شود.
- کنترل ابعادی و گونیا بودن پالت و محل ورود شاخک
- بازرسی ظاهری و در صورت نیاز کنترل جوش طبق برنامه کیفیت
- آزمون بار در حالتهای کف، شاخک و رک با آرایش بار تعریفشده
- اندازهگیری خیز حین آزمون و تغییرشکل باقیمانده پس از برداشتن بار
- آزمون چرخهای یا ضربه برای پالتهای پرتکرار در صورت نیاز
- برچسب ظرفیت، کد ردیابی، جهت مجاز ورود و محدودیت استفاده
هنگام استعلام قیمت چه اطلاعاتی ارسال کنیم؟
نقشه یا ابعاد محصول، وزن و توزیع بار، تعداد سفارش، ابعاد پالت، حالتهای استفاده، فاصله تیر رک، نوع لیفتراک، محیط و پوشش، قابلیت چیدمان و معیار آزمون را بفرستید. صفحه ساخت پالت فلزی شاهین فلز سپاهان امکان تولید بر اساس نقشه و نیاز مشتری را معرفی می کند؛ قیمت نهایی به مقدار متریال، وزن، جزئیات و تیراژ وابسته است.
پرسش های متداول
آیا بار دینامیک همیشه درصد ثابتی از بار استاتیک است؟
خیر. طراحی پالت، فاصله شاخک، توزیع بار، ضربه و معیار آزمون متفاوتاند. نسبت باید از آزمون یا تحلیل همان مدل به دست آید.
کدام ظرفیت برای انبار قفسهای مهمتر است؟
ظرفیت قفسهای با فاصله تیرها و جهت قرارگیری واقعی اهمیت اصلی دارد. عدد استاتیک روی کف جایگزین آن نیست.
آیا ظرفیت پالت قدیمی با روز اول برابر است؟
آسیب ضربه، خمیدگی، ترک جوش و خوردگی میتوانند ظرفیت را کاهش دهند. برنامه بازرسی و خروج پالت آسیبدیده از چرخه ضروری است.
آیا افزایش ضخامت همیشه بهترین راه تقویت است؟
نه لزوماً. تغییر مقطع، محل اعضا، دهانه، جوش یا تکیهگاه میتواند مؤثرتر باشد. بهینهسازی باید با تحلیل و آزمون انجام شود.
