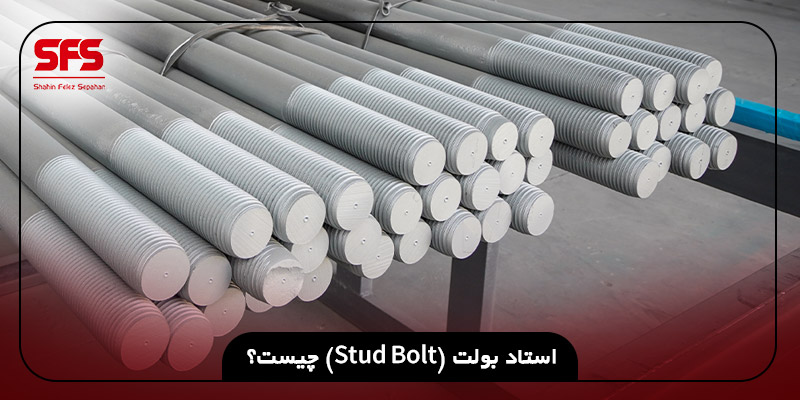

در دنیای مهندسی و صنعت، اجزای کوچک اغلب نقشی حیاتی در عملکرد سیستمهای بزرگ ایفا می کنند. یکی از این اجزای مهم اما کمتر شناخته شده، استاد بولت(stud bolt) یا پیچ دوسر رزوه است. این قطعه به ظاهر ساده، نقشی اساسی در اتصال و نگهداری بخش های مختلف در صنایع گوناگون از جمله نفت و گاز، ساخت و ساز، و تولیدات صنعتی ایفا می کند.
Stud bolt در واقع میله ای فلزی است که در هر دو انتها، رزوه دارد. این طراحی منحصر به فرد امکان اتصال محکم و در عین حال قابل تنظیم را فراهم می نماید. برخلاف پیچ های معمولی که تنها در یک انتها رزوه دارند، stud bolt قابلیت اتصال از هر دو طرف را داراست، که این ویژگی آن را برای کاربردهای خاص بسیار مناسب می کند.
اهمیت stud bolt در صنعت را نمی توان نادیده گرفت. این قطعه در مواردی که نیاز به اتصالات قوی و مقاوم در برابر فشار و تنش بالا وجود دارد، کاربرد گسترده ای دارد. از اتصال فلنج ها در خطوط لوله های نفت و گاز گرفته تا نصب تجهیزات سنگین در کارخانه ها، استاد بولت نقشی حیاتی در حفظ ایمنی و کارآیی سیستم های صنعتی ایفا میکند.
ساختار و طراحی
پیچ دوسر رزوه، از نظر ساختاری یک قطعه نسبتاً ساده اما کارآمد است. طراحی منحصر به فرد آن امکان اتصال محکم و قابل تنظیم را فراهم میکند.
توصیف فیزیکی استاد بولت
شکل کلی: میله ی استوانه ای
طول: متغیر، بسته به کاربرد (از چند سانتیمتر تا چند متر)
قطر: متغیر، معمولاً بین 6 تا 100 میلیمتر
رزوه: در هر دو انتها، با طول رزوه متغیر
انواع مختلف stud bolt
- تمام رزوه(Full thread): تمام طول میله رزوه شده است.
- دو سر رزوه(Partial thread): فقط دو انتهای میله رزوه دارد و بخش میانی صاف است.
- پیچ دوسر رزوه نامتقارن(Double end): دو انتها با رزوههای متفاوت (مثلاً متریک در یک سو و اینچی در سوی دیگر)
- Tap end: یک انتها با رزوه خارجی و انتهای دیگر با رزوه داخلی
متریال ساخت
استاد بولت ها از مواد مختلفی ساخته می شوند که انتخاب آنها به شرایط کاری و محیطی بستگی دارد:
فولاد کربنی: برای کاربردهای عمومی و دمای معمولی
فولاد آلیاژی: برای مقاومت بیشتر و کاربرد در دماهای بالا
فولاد ضد زنگ: برای محیط های خورنده و صنایع غذایی
آلیاژهای نیکل: برای مقاومت فوق العاده در برابر خوردگی و دمای بالا
تیتانیوم: برای کاربردهای خاص که نیاز به وزن کم و مقاومت بالا دارند
پوششهای سطحی مانند زینک فلیک نیز برای افزایش مقاومت در برابر خوردگی به کار میروند.
طراحی استاد بولت به گونهای است که توزیع نیرو را بهینه می کند و امکان اعمال گشتاور بالا را فراهم می سازد. این ویژگی ها، stud bolt را به گزینهای ایده آل برای اتصالات حساس و تحت فشار تبدیل کرده است.
کاربرد استاد بولت
Stud bolt به دلیل طراحی منحصر به فرد و مقاومت بالا، در صنایع مختلف کاربردهای گستردهای دارد. در ادامه به برخی از مهمترین زمینههای استفاده از این قطعه میپردازیم:
1- صنایع نفت و گاز:
- اتصال فلنجها در خطوط لوله
- نصب و نگهداری تجهیزات پالایشگاهی
- ساخت مخازن تحت فشار
- نصب پمپ ها و کمپرسورها
1- ساخت و ساز:
- اتصالات سازه های فلزی
- پی سازی و فونداسیون ساختمان های بلند
- نصب تیرهای پیشساخته بتنی
- اتصال قطعات پل ها و سازه های عمرانی
3- صنایع سنگین:
- نصب ماشین آلات سنگین در کارخانه ها
- اتصالات در صنایع فولاد و معدن
- ساخت توربینهای بادی و نیروگاهها
- تجهیزات حمل و نقل سنگین
4- کاربردهای دریایی:
- ساخت و تعمیر کشتی ها
- نصب تجهیزات در سکوهای نفتی
- ساخت اسکله ها و بنادر
- تثبیت سازه های زیر آب
5- صنایع هوافضا:
- اتصالات در ساخت هواپیما و فضاپیما
- نصب موتورهای جت
- ساخت سازههای پرتاب موشک
6- صنایع پتروشیمی:
- اتصال راکتورها و مخازن
- نصب کاتالیست ها و مبدل های حرارتی
- ساخت برج های تقطیر
7- نیروگاههای برق:
- نصب توربین ها و ژنراتورها
- اتصالات در بویلرها و کندانسورها
- ساخت سازههای نیروگاههای هستهای
در تمام این کاربردها، stud bolt نقش حیاتی در ایجاد اتصالات محکم و قابل اعتماد ایفا می کند. توانایی تحمل بارهای سنگین، مقاومت در برابر شرایط سخت محیطی (مانند دما و فشار بالا)، و قابلیت تنظیم و بازرسی آسان، از جمله دلایلی هستند که استفاده از پیچ دو سر رزوه را در این صنایع ضروری میسازند.
مزایا و معایب استاد بولت
Stud bolt ها، مانند هر قطعه مهندسی دیگر، دارای نقاط قوت و ضعف خاص خود هستند.
مزایا
توزیع یکنواخت نیرو: طراحی دوسر رزوه باعث توزیع بهتر نیرو در طول اتصال می شود، که منجر به استحکام بیشتر می گردد.
قابلیت تنظیم: امکان تنظیم دقیق طول مؤثر اتصال با استفاده از مهره ها در هر دو انتها.
تحمل بار بالا: توانایی تحمل بارهای سنگین و نیروهای کششی زیاد.
دوام بیشتر: به دلیل توزیع بهتر نیرو، عمر مفید بیشتری نسبت به پیچ های معمولی دارند.
قابلیت تعویض آسان: در صورت آسیب، تعویض stud bolt بدون نیاز به باز کردن کل اتصال امکان پذیر است.
مقاومت در برابر خستگی: طراحی آنها باعث کاهش تنش های متمرکز و افزایش مقاومت در برابر خستگی می شود.
انعطاف پذیری در کاربرد: قابلیت استفاده در طیف وسیعی از صنایع و کاربردها.
معایب
هزینه بالاتر: نسبت به پیچ های معمولی، تولید آن ها معمولاً گرانتر است.
زمان نصب طولانی تر: نصب آنها ممکن است نیاز به زمان بیشتری داشته باشد، خصوصاً در مواردی که نیاز به تنظیم دقیق است.
نیاز به فضای بیشتر: به دلیل وجود مهره در هر دو انتها، فضای بیشتری نسبت به پیچهای معمولی اشغال می کنند.
پیچیدگی در تولید: تولید stud bolt های با کیفیت بالا نیازمند دقت و تخصص بیشتری است.
محدودیت در برخی کاربردها: در مواردی که نیاز به اتصال سریع یا فضای محدود است، ممکن است مناسب نباشند.
در مقایسه با پیچ های معمولی، این نوع بولت توزیع نیروی بهتر و قابلیت تنظیم بیشتری دارند، اما گران تر هستند.
نسبت به پیچ های سرخزینه، برای اتصالات تحت فشار و کشش مناسب ترند، اما در اتصالات سطحی کارایی کمتری دارند.
در مقایسه با پیچ های خودکار، نصب stud bolt پیچیده تر است، اما استحکام و قابلیت اطمینان بیشتری دارد.
در مجموع، انتخاب بین استاد بولت و سایر انواع پیچ ها به عوامل متعددی از جمله نوع کاربرد، شرایط محیطی، بار مورد نظر، و ملاحظات اقتصادی بستگی دارد.
نصب و نگهداری
نصب صحیح و نگهداری مناسب برای اطمینان از عملکرد بهینه و طول عمر آنها ضروری است.
روش های نصب صحیح
1- آماده سازی سطح
- تمیز کردن سطوح اتصال از هرگونه آلودگی، زنگ یا روغن
- بررسی صافی و یکنواختی سطوح
2- انتخاب صحیح stud bolt
- اطمینان از مناسب بودن طول، قطر و جنس stud bolt با توجه به کاربرد
- بررسی سالم بودن رزوه ها
3- پیش بستن
- قرار دادن stud bolt در محل مورد نظر
- بستن مهره ها به صورت دستی برای اطمینان از قرارگیری صحیح
4- اعمال گشتاور
- استفاده از آچار گشتاورسنج برای اعمال نیروی یکنواخت
- رعایت الگوی بستن ضربدری برای توزیع یکنواخت نیرو
- اعمال گشتاور در چند مرحله تا رسیدن به مقدار نهایی
5- بررسی نهایی
- کنترل نهایی گشتاور تمام اتصالات
- بررسی عدم وجود فاصله بین سطوح اتصال
نکات نگهداری stud bolt
1- بازرسی دورهای
- بررسی منظم اتصالات برای اطمینان از عدم شل شدگی
- کنترل وضعیت ظاهری از نظر خوردگی یا آسیب
2- روانکاری
- استفاده از روانکارهای مناسب برای جلوگیری از زنگزدگی و تسهیل باز و بسته کردن
3- محافظت از خوردگی
- استفاده از پوشش های محافظ در محیط های خورنده
- تعویض استاد بولت های خورده شده یا آسیب دیده
4- کنترل گشتاور
- بررسی و تنظیم مجدد گشتاور اتصالات پس از دوره های کاری طولانی یا تغییرات دمایی شدید
5- تمیزکاری
- پاک کردن منظم اتصالات از آلودگی ها و مواد خورنده
6- ثبت و مستندسازی
- نگهداری سوابق نصب، بازرسی و تعمیرات برای پیگیری بهتر وضعیت اتصالات
آموزش پرسنل
- اطمینان از آگاهی کارکنان نسبت به روشهای صحیح نصب و نگهداری
رعایت این نکات در نصب و نگهداری استادبولت ها نه تنها عملکرد بهینه آنها را تضمین می نماید، بلکه به افزایش ایمنی و کاهش هزینه های تعمیر و نگهداری نیز کمک می کند.
استانداردها و مشخصات فنی
استانداردها و مشخصات فنی نقش مهمی در تضمین کیفیت، ایمنی و سازگاری پیچ دو سر رزوه کاربردهای مختلف دارند. در این بخش، به بررسی استانداردهای بینالمللی و مشخصات فنی رایج میپردازیم.
استانداردهای بین المللی استاد بولت
ASTM (American Society for Testing and Materials):
ASTM A193/A193M: برای stud boltهای با مقاومت بالا در دماهای بالا
ASTM A320/A320M: برای کاربردهای دمای پایین
ASTM A307: برای کاربردهای عمومی
ISO (International Organization for Standardization):
ISO 898-1: مشخصات مکانیکی پیچها و stud bolt
ISO 3506: برای stud boltهای فولاد ضد زنگ
DIN (Deutsches Institut für Normung):
DIN 975: استاندارد آلمانی برای stud boltها
DIN 976: برای stud boltهای با رزوه متریک
ASME (American Society of Mechanical Engineers):
ASME B18.2.1: مشخصات ابعادی برای پیچها و استاد بولت
ASME B16.5: برای استاد بولتهای مورد استفاده در فلنج ها
مشخصات فنی رایج
کلاس مقاومت:
مثال: 8.8، 10.9، 12.9 برای سیستم متریک
معادل: گرید 5، گرید 8 برای سیستم اینچی
نوع رزوه:
متریک (M): مثال M20x2.5
اینچی (UNC, UNF): مثال 3/4″-10 UNC
طول:
طول کل
طول رزوه شده
قطر:
قطر اسمی
قطر ریشه رزوه
مواد:
فولاد کربنی: مثال AISI 1045
فولاد آلیاژی: مثال AISI 4140
فولاد ضد زنگ: مثال 316L
پوشش سطح:
گالوانیزه گرم
الکتروپلیتینگ (مثل زینک، کادمیوم)
بدون پوشش
شرایط کاری:
محدوده دمایی
مقاومت در برابر خوردگی
حداکثر بار مجاز
انتخاب صحیح stud bolt بر اساس این استانداردها و مشخصات فنی، اطمینان از عملکرد مناسب و ایمنی در کاربردهای مختلف را تضمین میکند. مهندسان و طراحان باید با دقت این موارد را در نظر بگیرند تا بتوانند بهترین انتخاب را برای پروژههای خود داشته باشند.
