پروفیل یو (U Purlin)

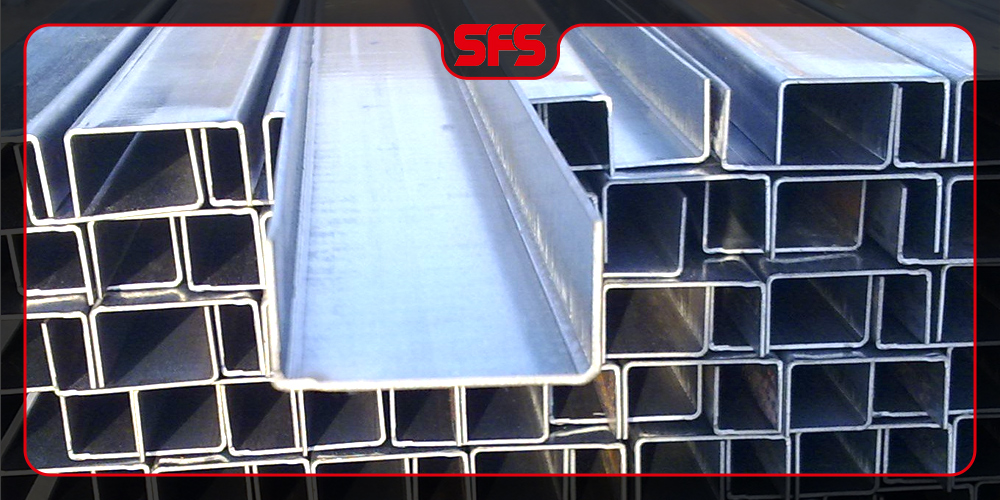

پروفیل یو (U Purlin) یکی از مهم ‌ترین و پرکاربردترین اعضای سازه‌ ای در صنعت ساختمان و سازه‌ های فولادی محسوب می‌ شود. این محصول که به دلیل شکل مقطع  U شکل خود این نام را گرفته، از ورق فولادی با ضخامت‌ های مختلف تولید می‌ شود و در قالب یک فرآیند دقیق رول فرمینگ به شکل نهایی خود می ‌رسد. ساختار منحصر به ‌فرد پروفیل یو شامل یک سطح پایه (Web) و دو بال (Flange) است که این طراحی باعث ایجاد مقاومت بالا در برابر خمش و شکست می‌ شود. این مقاومت ساختاری همراه با وزن کم، پروفیل یو را به انتخابی ایده ‌آل برای طیف گسترده‌ای از پروژه‌ های ساختمانی تبدیل کرده است.

کاربردهای اصلی پروفیل U

سازه‌ های سقفی

پرلین یو به عنوان خرپای ثانویه (Secondary Purlin) در سقف‌ های سوله‌ ها، انبارها و ساختمان ‌های صنعتی استفاده می ‌شود. این پروفیل ‌ها بر روی تیرهای اصلی نصب شده و نقش حمایتی برای پوشش سقف را بر عهده دارند.

دیوارهای جانبی

در سیستم‌ های دیوار جانبی، پروفیل یو به عنوان اعضای ثانویه (Girt) عمل کرده و پوشش دیوار را نگهداری می ‌کند. این کاربرد شامل دیوار سوله ‌ها، انبارها و مجتمع‌ های تجاری است.

سازه‌ های پیش ‌ساخته

در ساختمان‌ های پیش ‌ساخته، پروفیل u نقش مهمی در تشکیل اسکلت ثانویه دارد و به دلیل سهولت حمل و نقل و نصب، گزینه‌ ای مناسب برای این نوع پروژه‌ ها محسوب می ‌شود.

سازه های فلزی

سازه هایی مانند استراکچر پنل خورشیدی نیز از جمله کاربرد این مقطع فولادی است. استفاده از آن به دلیل مقاومت بالا ، وزن سبک و سهولت است.

اهمیت در صنعت ساختمان و سازه‌های فولادی

بهینه ‌سازی هزینه

پرلین یو با ارائه نسبت مقاومت به وزن بالا، امکان کاهش چشمگیر هزینه‌ های ساخت را فراهم می ‌آورد. این ویژگی باعث می ‌شود که مهندسان و پیمانکاران بتوانند پروژه‌ های خود را با کمترین هزینه و بیشترین کارایی اجرا کنند.

سرعت اجرا

یکی از مهم‌ ترین مزایای پروفیل U، سرعت بالای نصب و اجرا است. این محصول به دلیل طراحی استاندارد و امکان پیش‌ برش و پانچ، زمان اجرای پروژه را به طور قابل توجهی کاهش می ‌دهد.

انعطاف ‌پذیری طراحی

پروفیل یو در ابعاد و ضخامت ‌های مختلف تولید می ‌شود که این تنوع امکان استفاده در طیف گسترده ‌ای از پروژه ‌ها را فراهم می ‌آورد. از ساختمان‌ های کوچک تا مجتمع‌ های بزرگ صنعتی، همه می ‌توانند از مزایای این محصول بهره‌مند شوند.

دوست دار محیط زیست

فولاد مورد استفاده در تولید پروفیل یو قابل بازیافت بوده و در انتهای عمر مفید سازه، می‌تواند مجدداً مورد استفاده قرار گیرد.

جایگاه پروفیل یو در صنعت امروز

با توجه به رشد روزافزون صنعت ساختمان و نیاز به راه‌ حل‌ های سریع، اقتصادی و مقاوم، یو پرلین جایگاه ویژه‌ ای در بازار پیدا کرده است. این محصول نه تنها در ایران بلکه در سطح بین ‌المللی نیز به عنوان یکی از اعضای کلیدی سازه‌ های فولادی سبک شناخته می ‌شود. امروزه بسیاری از سازندگان و طراحان، پروفیل یو را به عنوان اولین گزینه خود برای پروژه‌ های سازه‌ ای انتخاب می ‌کنند. این انتخاب نه تنها بر اساس مزایای فنی و اقتصادی این محصول می باشد، بلکه قابلیت اطمینان و کارایی آن در شرایط مختلف آب و هوایی و بارگذاری نیز مورد تأیید قرار گرفته است.

مشخصات فنی پروفیل یو (U Purlin)

پروفیل یو در ابعاد استاندارد مختلفی تولید می‌شود تا نیازهای متنوع پروژه‌ های ساختمانی را پوشش دهد. ابعاد اصلی این پروفیل شامل ارتفاع (H)، عرض بال (B) و شعاع انحنا (R) است.

ابعاد استاندارد رایج

سری 100 میلی‌ متر

• U100×50×20 (ارتفاع 100، عرض بال 50، شعاع انحنا 20 میلی‌متر)
• U100×60×20
• U100×40×20

سری 150 میلی‌ متر

• U150×50×20
• U150×60×20
• U150×75×20

سری 200 میلی‌ متر

• U200×60×20
• U200×75×20
• U200×80×20

سری 250 میلی‌ متر

• U250×75×20
• U250×85×20
• U250×90×20

سری 300 میلی‌ متر

• U300×85×20
• U300×90×20
• U300×100×20

ابعاد ویژه و سفارشی

علاوه بر ابعاد استاندارد، امکان تولید پروفیل یو در ابعاد سفارشی نیز وجود دارد. این قابلیت به طراحان و مهندسان اجازه می‌دهد تا پروفیل‌ های مورد نیاز خاص خود را سفارش دهند.

ضخامت‌ های استاندارد

ضخامت ورق مورد استفاده در تولید U پرلین یکی از مهم ‌ترین عوامل تعیین‌ کننده مقاومت و بار تحمل آن است.

ضخامت‌ های رایج

• 1.0 میلی‌ متر:  مناسب برای بارهای سبک و دهانه‌ های کوتاه
• 1.2 میلی ‌متر:  کاربرد عمومی در اکثر پروژه ‌ها
• 1.5 میلی ‌متر:  برای بارهای متوسط و دهانه‌ های میانی
• 2.0 میلی ‌متر:  مناسب برای بارهای سنگین
• 2.5 میلی ‌متر:  کاربرد در شرایط بارگذاری شدید
• 3.0 میلی ‌متر:  برای حداکثر مقاومت و بارهای بسیار سنگین

انتخاب ضخامت مناسب

انتخاب ضخامت مناسب بر اساس عوامل زیر صورت می‌گیرد:

• مقدار بار وارده (بار مرده و بار زنده)
• طول دهانه
• فاصله بین تکیه ‌گاه ‌ها
• نوع بارگذاری (یکنواخت یا متمرکز)
• شرایط محیطی و اقلیمی

مقاومت و بار تحمل

مقاومت خمشی

مقاومت خمشی پروفیل U بر اساس مدول مقطع و تنش مجاز فولاد محاسبه می ‌شود. این مقدار برای ابعاد و ضخامت‌ های مختلف در جداول زیر ارائه شده است:

نمونه مقاومت خمشی (کیلوگرم بر متر طولی)

•  U100×50×20با ضخامت 1.2 میلی ‌متر: حداکثر 150 کیلوگرم بر متر
• U150×60×20  با ضخامت 1.5 میلی‌ متر: حداکثر 280 کیلوگرم بر متر
• U200×75×20  با ضخامت 2.0 میلی‌ متر: حداکثر 450 کیلوگرم بر متر

مقاومت برشی

مقاومت برشی پروفیل یو بر اساس مساحت جان (Web) و تنش برشی مجاز محاسبه می‌شود:

• حداکثر تنش برشی مجاز: 0.6 × تنش کششی مجاز
• مقاومت برشی معمولاً محدود کننده طراحی نیست

مقاومت کمانش

در طراحی پروفیل یو، کمانش جانبی و کمانش محلی بال‌ ها باید مورد بررسی قرار گیرد:

• کمانش جانبی: وابسته به طول مهار نشده
• کمانش محلی: وابسته به نسبت عرض به ضخامت بال

محاسبات وزن

وزن پروفیل یو بر اساس مقطع و طول محاسبه می‌شود: فرمول محاسبه وزن : وزن (کیلوگرم بر متر) = مساحت مقطع (سانتی‌متر مربع) × 0.785 نمونه وزن برای ابعاد رایج

• U100×50×20  با ضخامت 1.2 میلی‌متر: 1.89 کیلوگرم بر متر
•  U150×60×20 با ضخامت 1.5 میلی‌متر: 3.18 کیلوگرم بر متر
•  U200×75×20 با ضخامت 2.0 میلی‌متر: 5.02 کیلوگرم بر متر

این مشخصات فنی به طراحان و مهندسان کمک می‌کند تا پروفیل یو مناسب برای پروژه خود را انتخاب کرده و محاسبات دقیق سازه‌ای را انجام دهند.

مزایا و ویژگی‌ های منحصر به ‌فرد پروفیل یو (U Purlin)

سبکی و مقاومت بالا

نسبت مقاومت به وزن بهینه

یکی از مهم ‌ترین مزایای پروفیل یو، نسبت فوق ‌العاده مقاومت به وزن آن است. این ویژگی منحصربه‌فرد باعث می ‌شود که:

• کاهش بار مرده سازه:  وزن کم پروفیل یو منجر به کاهش چشمگیر بار مرده کل سازه می‌ شود.
• کاهش نیروهای زلزله:  بار کمتر به معنای نیروهای زلزله کمتر و طراحی اقتصادی ‌تر است.
• بهینه‌ سازی فونداسیون : کاهش بار منتقل شده به فونداسیون و در نتیجه کاهش هزینه‌ های پی‌ سازی.

مقاومت ساختاری عالی

علی ‌رغم وزن کم، پروفیل یو مقاومت بالایی ارائه می ‌دهد:

• مقاومت خمشی:  شکل U به دلیل داشتن لبه ‌های خمیده، مقاومت خمشی بالایی دارد.
• مقاومت پیچشی:  هندسه مقطع باعث افزایش مقاومت در برابر پیچش می ‌شود.
• پایداری جانبی : بال ‌های پروفیل پایداری جانبی مناسبی فراهم می ‌کنند.

سرعت و آسانی نصب

طراحی مناسب برای نصب سریع

پروفیل یو به گونه ‌ای طراحی شده که نصب آن بسیار سریع و آسان باشد:

• اتصالات ساده:  امکان اتصال با پیچ و مهره معمولی
• عدم نیاز به جوشکاری:  اکثر اتصالات به صورت مکانیکی انجام می‌ شود.
• پیش‌برش و پیش‌سوراخ : امکان آماده‌سازی قطعات در کارخانه

کاهش زمان اجرا

استفاده از پروفیل یو منجر به کاهش قابل توجه زمان اجرا می‌ شود:

•  50-60% کاهش زمان:  نسبت به روش‌ های سنتی
• کاهش نیروی کار:  نیاز به تعداد کمتری کارگر متخصص
• هماهنگی بهتر : امکان کار همزمان تیم ‌های مختلف

سهولت حمل و نقل

• وزن کم:  کاهش هزینه‌های حمل و نقل
• بسته ‌بندی بهینه:  امکان بارگیری بیشتر در هر محموله
• مقاومت در برابر آسیب:  مقاومت مناسب در برابر ضربه در حین حمل

مقاومت در برابر خورندگی

پوشش ‌های محافظ پیشرفته

پروفیل یو با پوشش ‌های مختلف محافظ عرضه می ‌شود:

• گالوانیزه گرم: حداکثر مقاومت در برابر خوردگی
• زینک فلیک : ترکیب آلومینیوم و روی برای محافظت بهتر
• پوشش رنگی : ترکیب زیبایی و محافظت

عمر مفید طولانی

• 25-50 سال : عمر مفید با پوشش زینک فلیک
• 15-25 سال : با پوشش‌های دیگر در شرایط معمولی
• خود ترمیمی:  قابلیت ترمیم خودکار خراشهای جزئی در زینک فلیک

مقاومت در محیط‌ های مختلف

• محیط‌ های صنعتی:  مقاومت در برابر گازهای خورنده
• محیط ‌های ساحلی:  مقاومت در برابر شوری
• محیط‌ های مرطوب:  عملکرد مناسب در رطوبت بالا

بهینه ‌سازی هزینه

کاهش هزینه‌ های اولیه

• کاهش مصرف فولاد: 30-40%  کمتر از روش‌های سنتی
• کاهش هزینه نصب:  سرعت بالای نصب و نیاز کمتر به تجهیزات
• کاهش هزینه فونداسیون : کاهش بار منتقل شده به پی

صرفه‌ جویی در هزینه‌ های بهره ‌برداری

• نگهداری کم:  نیاز کمتر به تعمیر و نگهداری
• مقاومت بالا:  کاهش هزینه‌ های تعویض و ترمیم
• کارایی انرژی:  عایق ‌کاری بهتر و کاهش هزینه ‌های انرژی

بازگشت سرمایه سریع

• کاهش زمان ساخت : شروع سریع‌ تر بهره‌برداری
• کیفیت بالا:  کاهش مشکلات و هزینه ‌های آتی
• انعطاف‌پذیری : قابلیت تغییر و توسعه آسان

سازه‌ های فولادی از نظر قابلیت بازیافت دارای مزایای بی ‌نظیری هستند. فولاد کاملاً قابل بازیافت بوده و این ویژگی باعث کاهش چشمگیر ضایعات می ‌شود. تولید دقیق این مواد نیز به کاهش ضایعات ساخت کمک می ‌کند و فرآیند تولید آن کاملاً سازگار با محیط زیست است.

از منظر مصرف انرژی، فولاد نسبت به مواد ساختمانی سنتی انرژی کمتری را در تولید خود مصرف می‌ کند. این خاصیت همراه با امکان نصب عایق‌ های موثرتر، مصرف انرژی را در طول عمر مفید سازه کاهش داده و در نتیجه اثرات گازهای گلخانه ‌ای را نیز کم می ‌کند.

خصوصیات ضد آتش فولاد نیز از ویژگی ‌های بارز آن است. این ماده قابل اشتعال نیست و در برابر حرارت بالا رفتار مشخص و قابل پیش ‌بینی دارد. علاوه بر این، امکان اعمال پوشش‌ های ضد آتش روی آن وجود دارد که امنیت سازه را افزایش می‌ دهد. پایداری و دوام فولاد از جمله مزایای اساسی آن در صنعت ساختمان است.

این ماده مقاومت ساختاری طولانی مدت داشته و شکل اولیه خود را در طول زمان حفظ می ‌کند. مقاومت در برابر خستگی و عملکرد مناسب تحت بارهای متغیر از دیگر ویژگی‌ های مهم آن است. پایداری ابعادی فولاد نیز باعث می‌ شود تا ابعاد آن با تغییرات دما و رطوبت تغییر نکند. کیفیت ثابت فولاد طی عمر محصول، عملکرد یکنواخت و قابل اطمینان آن را تضمین می ‌کند.

این ویژگی همراه با دوام بالا، نیاز به تعمیرات را به حداقل می‌ رساند و عملکرد قابل پیش ‌بینی و مطمئنی ارائه می ‌دهد. این مجموعه مزایای جامع، پروفیل یو را به انتخابی برتر برای طیف گسترده‌ ای از پروژه‌ های ساختمانی تبدیل کرده است.

خرید پروفیل U شاهین فلز سپاهان از درب کارخانه

می توانید برای خرید مستقیم پروفیل یو تولیدی شرکت دانش بنیان شاهین فلز سپاهان با بهترین قیمت و کیفیت با کارشناسان فروش ما تماس بگیرید.
