استاندارد ISO 10683 برای پیچ‌ های زینک فلیک؛ راهنمای خرید و کنترل

ISO 10683 الزامات پوشش‌ های پولکی روی را که به‌صورت غیرالکترولیتی روی اتصال‌دهنده‌های فولادی اعمال می‌شوند مشخص می‌کند. برای خرید مطمئن، عبارت «زینک فلیک» یا نام تجاری «داکرومات» کافی نیست؛ کلاس عملکرد، کنترل اصطکاک، ضخامت، بچ تولید و مدارک انطباق باید در سفارش و بازرسی ثبت شوند.

ISO 10683 دقیقاً درباره چیست؟

این استاندارد به سیستم‌های پوشش پولکی روی برای اتصال‌دهنده‌های فولادی می‌پردازد. پوشش معمولاً از لایه پایه و در صورت نیاز لایه رویی تشکیل می‌شود و هم حفاظت خوردگی و هم رفتار اصطکاکی رزوه را تحت تأثیر قرار می‌دهد. نام تجاری یک محصول، جایگزین ارجاع دقیق به استاندارد و مشخصات خرید نیست. صفحه رسمی ISO 10683 را برای نسخه و دامنه استاندارد بررسی کنید.

چهار مشخصه‌ ای که باید در سفارش بیاید

چرا گشتاور یک عدد ثابت نیست؟

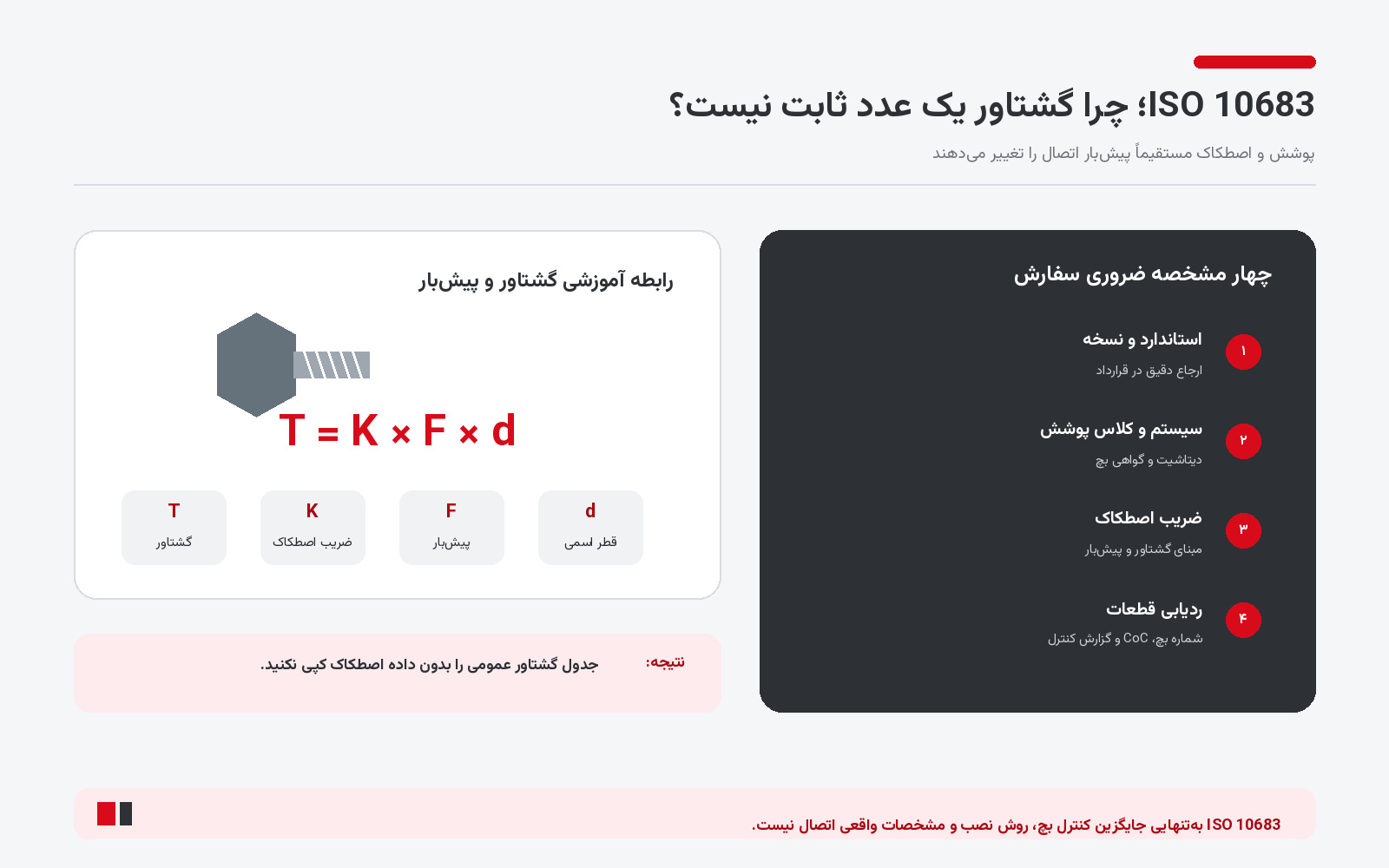

رابطه آموزشی گشتاور و پیش‌بار را می‌توان به‌صورت T = K × F × d نوشت؛ T گشتاور، F پیش‌بار، d قطر اسمی و K ضریب وابسته به اصطکاک است. پوشش، روانکاری، زبری رزوه و روش بستن K را تغییر می‌دهند. بنابراین کپی‌کردن جدول گشتاور عمومی برای پیچ زینک فلیک می‌تواند پیش‌بار کمتر یا بیشتر از مقدار طراحی ایجاد کند.

تردی هیدروژنی؛ مزیت را بیش از حد ادعا نکنید

غیرالکترولیتی‌بودن فرایند زینک فلیک می‌تواند ریسک ورود هیدروژن ناشی از آبکاری الکترولیتی را کاهش دهد، اما ایمنی اتصال فقط با نام پوشش تضمین نمی‌شود. سختی پیچ، آماده‌سازی، پخت، طراحی اتصال و کیفیت تأمین نیز مهم‌اند. ادعای «بدون تردی هیدروژنی» باید به مشخصات و آزمون واقعی محصول محدود شود.

کنترل هنگام تحویل

• رنگ و ظاهر یکنواخت، بدون پوسته، تاول یا آسیب عمیق
• ابعاد، رزوه و کلاس مقاومتی مطابق سفارش
• گواهی انطباق و شماره بچ قابل ردیابی
• مقدار اصطکاک یا دستورالعمل گشتاور از همان سیستم پوشش
• نتیجه آزمون‌های قراردادی و روش نمونه‌برداری
• روش ترمیم یا ممنوعیت ترمیم در محل نصب

نمونه متن فنی برای سفارش

«اتصال‌دهنده فولادی کلاس مقاومتی مشخص، با پوشش پولکی روی غیرالکترولیتی مطابق ISO 10683، سیستم و کلاس عملکرد طبق دیتاشیت تأییدشده، ضریب اصطکاک کنترل‌شده برای پیش‌بار طراحی، همراه با گواهی بچ و دستورالعمل نصب.» این متن باید با قطر، رزوه، کلاس پیچ، محیط پروژه و معیار پذیرش قرارداد تکمیل شود.

کاربرد در سازه‌های خورشیدی

پیچ‌های کلمپ، ریل و اتصال پایه در معرض رطوبت، چرخه دما و نمک هستند. سازگاری پوشش پیچ با پروفیل، واشر، آلومینیوم یا فولاد گالوانیزه را جداگانه بررسی کنید. در صورت استفاده از خدمات زینک فلیک شاهین فلز، مشخصات محصول، فرآیند و گزارش آزمون همان سفارش را دریافت کنید.

چک‌لیست تأیید فنی

• استاندارد و نسخه در سفارش ذکر شده است
• کلاس پوشش و دیتاشیت تأیید شده است
• کلاس پیچ و پیش‌بار طراحی مشخص است
• ضریب اصطکاک و روش تعیین گشتاور ثبت شده است
• گواهی بچ و ردیابی قطعات کامل است
• نمونه‌برداری و معیار رد یا قبول با قرارداد تطبیق دارد

انتخاب پیچ زینک فلیک یک تصمیم هم‌زمانِ خوردگی و اتصال است. زمانی می‌توان آن را قابل اتکا دانست که استاندارد، اصطکاک، پیش‌بار، مدارک بچ و روش نصب در یک مشخصات واحد دیده شوند.

پوشش پایه و لایه رویی چه تفاوتی دارند؟

در بسیاری از سیستم‌ها، لایه پایه حفاظت خوردگی را فراهم می‌کند و لایه رویی می‌تواند اصطکاک، رنگ، آب‌بندی یا مقاومت شیمیایی را تغییر دهد. دو پیچ با ضخامت مشابه اما سیستم متفاوت الزاماً عملکرد یا گشتاور یکسان ندارند. در سفارش، نام کامل سیستم و دیتاشیت سازنده را به شماره قطعه وصل کنید.

انبارش و نصب هم بخشی از کیفیت پوشش است

رطوبت محبوس در بسته‌بندی، تماس با مواد شیمیایی، ضربه، رزوه‌کشی مجدد یا استفاده از ابزار نامناسب می‌تواند پوشش را آسیب بزند. قطعات را طبق دستور سازنده خشک و تفکیک‌شده نگه دارید و در محل، از مخلوط‌کردن بچ‌ها یا روانکاری تأییدنشده خودداری کنید. هر ترمیم احتمالی باید با مشخصات پوشش سازگار باشد.

جدول تصمیم برای پذیرش بچ

پرسش‌ های متداول

آیا داکرومات و زینک فلیک دقیقاً یک چیز هستند؟

داکرومات نام تجاری شناخته‌شده است و زینک فلیک نام خانواده فرایند یا پوشش؛ ملاک خرید باید مشخصات فنی و استاندارد باشد.

آیا برای همه پیچ‌های زینک فلیک یک گشتاور وجود دارد؟

خیر. گشتاور به کلاس پیچ، قطر، ضریب اصطکاک، روانکاری و پیش‌بار هدف وابسته است.

آیا ISO 10683 به‌تنهایی عمر پیچ در پروژه را تضمین می‌کند؟

خیر. محیط، طراحی اتصال، آسیب نصب، بازرسی و کیفیت واقعی بچ تولید نیز اثر دارند.
