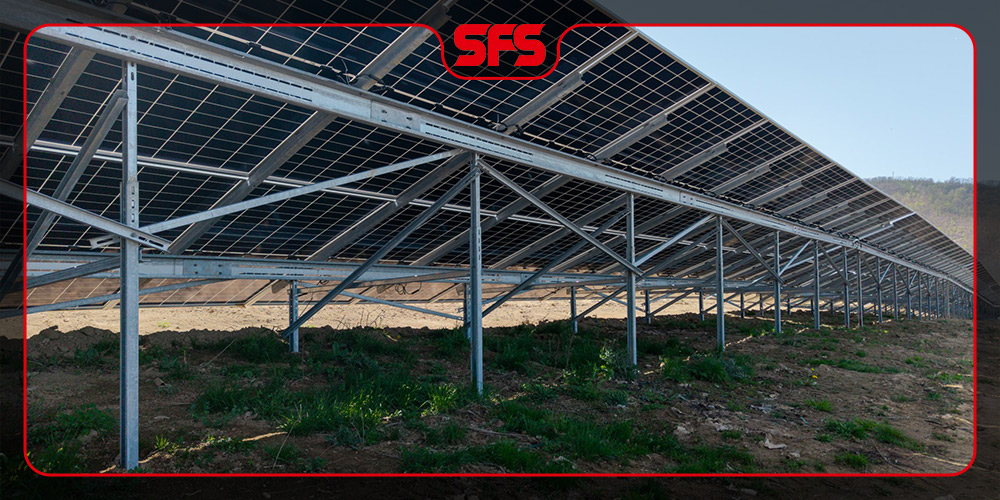

استراکچر کوبشی پنل خورشیدی

استراکچر کوبشی پنل خورشیدی (Pile-Driven Solar Structure) انتخاب اول پروژه‌ های نیروگاهی است که به‌ دنبال کاهش زمان اجرا، حذف فونداسیون بتنی و افزایش بهره‌ وری اقتصادی هستند. این سیستم با تکیه بر طراحی سازه‌ ای دقیق، متریال فولادی با کیفیت و نصب صنعتی، زیرساختی پایدار برای نصب پنل‌ های خورشیدی در مقیاس مگاواتی فراهم می‌ کند.

چرا استراکچر خورشیدی کوبشی؟

• حذف کامل بتن‌ ریزی و عملیات پرهزینه فونداسیون
• نصب سریع و دقیق با کوبش شمع فولادی
• مناسب پروژه‌ های Utility-Scale و نیروگاه‌ های مگاواتی
• سازگار با انواع شرایط خاک (پس از آنالیز ژئوتکنیک)
• طراحی مهندسی‌ شده بر اساس بار باد و الزامات نیروگاهی
• بهینه‌ سازی مصرف فولاد و کاهش هزینه نهایی پروژه
• این سیستم، به‌ ویژه برای کارفرمایان، EPC ها و مشاوران نیروگاه خورشیدی طراحی شده است که تصمیم آن‌ ها باید هم فنی باشد، هم اقتصادی و هم قابل دفاع در سطح پروژه‌ های بزرگ.

اگر به‌ دنبال یک استراکچر زمینی قابل اتکا، صنعتی و مقیاس‌ پذیر هستید، استراکچر کوبشی پاسخ استاندارد صنعت خورشیدی امروز است.

استراکچر کوبشی خورشیدی چیست؟

استراکچر کوبشی پنل خورشیدی نوعی سازه‌ ی زمینی (Ground-Mounted) است که در آن انتقال بار سازه به زمین از طریق شمع‌ های فولادی کوبشی (Pile) انجام می‌شود. در این سیستم، پایه ها با عمق محاسبه‌ شده و بر اساس نتایج آنالیز ژئوتکنیک، مستقیماً در خاک کوبیده می‌ شوند و به‌عنوان تکیه‌ گاه اصلی ستون‌ ها و تیرهای سازه عمل می‌ کنند.

از منظر مهندسی سازه، استراکچر پایه کوبی یک راهکار صنعتی، سریع‌ الاجرا و بهینه‌ شده برای پروژه‌ های نیروگاهی است که در آن:

• بار مرده پنل‌ ها
• بار باد
• بارهای بهره‌ برداری و شرایط محیطی

به‌ صورت کنترل‌ شده از طریق پروفیل‌ های فولادی (معمولاً C و Z) به شمع‌ ها و سپس به لایه‌ های مقاوم خاک منتقل می‌ شود.

تمایز مفهومی استراکچر کوبشی با سازه‌ های سنتی

برخلاف استراکچرهای بتنی که وابسته به عملیات زمان‌ بر خاک‌ برداری، قالب‌ بندی، آرماتوربندی و عمل‌ آوری بتن هستند، استراکچر زمینی کوبشی یک سیستم خشک (Dry Construction System) محسوب می‌ شود. این ویژگی باعث می‌ شود:

• زمان اجرای پروژه به‌ شکل محسوسی کاهش یابد.
• ریسک‌ های اجرایی و تأخیرات کارگاهی کم شود.
• هزینه‌ های غیرمستقیم پروژه کنترل گردد.

جایگاه استراکچر کوبشی در صنعت نیروگاه خورشیدی

امروزه در اغلب پروژه‌ های Utility-Scale Solar Power Plant، استراکچر کوبشی به‌ عنوان استاندارد رایج نصب زمینی شناخته می‌ شود؛ به‌ ویژه در پروژه‌ هایی که:

• مقیاس مگاواتی دارند.
• زمان بهره‌ برداری اهمیت حیاتی دارد.
• بهینه‌ سازی CAPEX و LCOE هدف اصلی کارفرماست.

به بیان ساده، استراکچر کوبشی پاسخی است به نیاز صنعت خورشیدی برای سرعت، دقت، دوام و صرفه اقتصادی، بدون مصالح اضافی و بدون پیچیدگی‌ های غیرضروری.

سازه کوبشی خورشیدی در چه پروژه‌ هایی بهترین انتخاب است؟

پایه کوبشی زمانی بیشترین بازده فنی و اقتصادی را ایجاد می‌ کند که پروژه با نگاه نیروگاهی، زمان‌ محور و هزینه‌ محور تعریف شده باشد. این سیستم دقیقاً برای شرایطی طراحی شده که تصمیم‌ گیرنده به‌ دنبال کاهش ریسک اجرا، تسریع بهره‌ برداری و کنترل هزینه در مقیاس بزرگ است.

نیروگاه‌ های خورشیدی زمینی (Utility-Scale)

در پروژه‌ های مگاواتی، اجرای سریع و یکنواخت اهمیت حیاتی دارد. استراکچر کوبشی با حذف بتن‌ ریزی و امکان نصب پیوسته:

• زمان اجرای سازه را به حداقل می‌ رساند.
• هماهنگی بالایی با نصب انبوه پنل‌ ها ایجاد می‌ کند.
• هزینه نهایی سازه را در مقیاس بزرگ بهینه می‌ سازد.

پروژه‌ های EPC و طرح‌ های کلید در دست

برای پیمانکاران EPC، قابلیت پیش‌ بینی زمان و هزینه یک مزیت رقابتی است. استراکچر کوبشی به دلیل:

• فرآیند نصب استاندارد و تکرارپذیر
• کاهش وابستگی به شرایط آب‌ و هوایی
• حذف مراحل پرریسک بتن‌ ریزی

کنترل پروژه را ساده‌ تر و مطمئن‌ تر می‌ کند.

سایت‌ هایی با محدودیت بتن یا دسترسی دشوار

در بسیاری از زمین‌ ها، اجرای فونداسیون بتنی با چالش‌ هایی مانند:

• هزینه بالای حمل مصالح
• محدودیت دسترسی ماشین‌ آلات
• محدودیت‌ های زیست‌ محیطی

همراه است. در این شرایط، استراکچر کوبشی به‌ عنوان راهکار صنعتی و کم‌ دخالت در زمین به‌ کار گرفته می‌ شود.

پروژه‌ های حساس به زمان اتصال به شبکه

در پروژه‌ هایی که زمان بهره‌ برداری و اتصال به شبکه تعیین‌ کننده است، استراکچر کوبشی با:

• کاهش توقف‌ های اجرایی
• امکان اجرای هم‌ زمان کوبش و مونتاژ
• سرعت بالای پیشرفت روزانه

نقش کلیدی در تحقق برنامه زمانی ایفا می‌ کند.

مناطق بادخیز (با طراحی مهندسی مناسب)

در سایت‌ هایی با بار باد بالا، استراکچر کوبشی، در صورت طراحی صحیح عمق کوبش، فاصله شمع‌ ها و انتخاب مقاطع فولادی می‌ تواند:

• پایداری سازه را افزایش دهد.
• انتقال بار جانبی را به لایه‌ های مقاوم خاک تضمین کند.
• عملکرد مطمئن در شرایط بهره‌ برداری بلندمدت داشته باشد.

پروژه‌ های با نگاه اقتصادی و بلند مدت

برای کارفرمایانی که به کاهش CAPEX، افزایش دوام و بهینه‌ سازی LCOE توجه دارند، استراکچر کوبشی:

• مصرف فولاد را هدفمند می‌ کند.
• قطعات صنعتی و قابل تعویض دارد.
• قابلیت دمونتاژ، اصلاح و بازیافت را فراهم می‌ سازد.

جمع‌ بندی تصمیم‌ساز

اگر پروژه شما:

• مقیاس نیروگاهی دارد،
• زمان اجرا برایتان حیاتی است،
• به‌ دنبال حذف هزینه‌ های غیرضروری هستید
• و انتظار یک سیستم مهندسی‌ شده و قابل اتکا دارید

استراکچر کوبشی پنل خورشیدی دقیقاً برای چنین سناریوهایی طراحی شده است.

اجزای اصلی و منطق مهندسی استراکچر کوبشی پنل خورشیدی

پایه کوبشی پنل خورشیدی یک سیستم سازه‌ ای ساد ه‌نما اما دقیقاً مهندسی‌ شده است. در این سیستم، تمام اجزا با یک هدف مشترک طراحی می‌ شوند: انتقال مطمئن بار پنل‌ ها به زمین، با حداقل مصرف فولاد و حداکثر دوام در طول عمر نیروگاه. تفاوت یک استراکچر نیروگاهی استاندارد با نمونه‌ های صرفاً اجرایی، در همین هماهنگی میان اجزاست.

در ادامه، اجزای اصلی این سیستم را نه به‌ صورت فهرست قطعات، بلکه بر اساس نقش سازه‌ای آن‌ها در کل سیستم بررسی می‌ کنیم:

شمع کوبشی فولادی؛ پایه‌ ی واقعی سازه

شمع‌ های کوبشی اصلی‌ ترین عضو باربر در این سیستم هستند و وظیفه دارند تمامی بارهای قائم و جانبی را به لایه‌ های مقاوم خاک منتقل کنند. عملکرد صحیح کل استراکچر، مستقیماً به طراحی این بخش وابسته است.

در یک طراحی اصولی:

• عمق کوبش بر اساس گزارش ژئوتکنیک تعیین می‌ شود.
• نوع مقطع و ضخامت شمع با توجه به بار باد و شرایط خاک انتخاب می‌ گردد.
• مقاومت در برابر نیروهای کششی و جانبی به‌ صورت عددی کنترل می‌ شود.

ستون‌ ها و اعضای قائم؛ تنظیم تراز و انتقال یکنواخت نیرو

ستون‌ ها رابط میان شمع و اسکلت افقی سازه هستند و نقش آن‌ ها فراتر از یک عضو واسط ساده است. این بخش امکان تنظیم ارتفاع، اصلاح ناهمواری زمین و کنترل هندسه سازه را فراهم می‌ کند.

در پروژه‌ های نیروگاهی، ستون‌ ها معمولاً:

• از پروفیل‌ های فرم‌ دهی‌ شده مانند C ساخته می‌ شوند.
• با هدف کاهش وزن سازه و حفظ سختی طراحی می‌ گردند.
• امکان تلرانس اجرایی در سایت را ایجاد می‌کنند.

تیرهای اصلی و ریل‌ های نصب پنل؛ اسکلت عملکردی سازه

بار پنل‌ ها و نیروهای محیطی در نهایت از طریق تیرهای اصلی و ریل‌ ها توزیع می‌ شود. این بخش باید هم مقاوم باشد و هم از نظر اجرایی ساده و سریع مونتاژ شود.

در این قسمت:

• تیرهای اصلی سختی کلی سیستم را تأمین می‌ کنند.
• ریل‌ ها محل اتصال مستقیم پنل هستند و دقت ابعادی بالایی دارند.
• استفاده از پروفیل‌ های C باعث سازگاری با انواع پنل و کلمپ می‌ شود.

سیستم مهاربندی؛ تضمین پایداری در برابر باد

در مناطق بادخیز یا سازه‌ های با دهانه بلند، مهاربندی نقش حیاتی ایفا می‌ کند. طراحی صحیح این بخش مانع تغییر شکل سازه در طول زمان می‌ شود و عمر مفید نیروگاه را افزایش می‌ دهد.

مهاربندها

• نیروهای جانبی را کنترل می‌ کنند.
• • سختی سازه را بدون افزایش مصرف فولاد بالا می‌ برند.
• از خستگی و آسیب تدریجی قطعات جلوگیری می‌ کنند.

اتصالات و جزئیات اجرایی؛ تفاوت میان نصب و سیستم نیروگاهی

در نهایت، کیفیت واقعی استراکچر کوبشی در جزئیات اتصالات مشخص می‌ شود. براکت‌ ها، پیچ‌ و مهره‌ ها و سوراخ‌ کاری‌ ها باید به‌ گونه‌ ای طراحی شوند که هم نصب سریع باشد و هم عملکرد بلندمدت سازه حفظ شود.

در یک سیستم حرفه‌ ای:

• اتصالات بخشی از طراحی سازه هستند، نه تصمیم کارگاهی
• پوشش ضدخوردگی تمام اجزا هماهنگ است
• تلرانس‌ ها برای نصب صنعتی تعریف شده‌ اند

استراکچر کوبشی موفق، سیستمی است که در آن طراحی دقیق، اجرای ساده را ممکن می‌ کند. همچنین هر قطعه نقش مشخصی در عملکرد کل دارد. به علاوه این که هر سازه هم از نظر فنی قابل دفاع و هم از نظر اقتصادی بهینه است. این نگاه سیستمی است که استراکچر کوبشی را به استاندارد پروژه‌ های نیروگاهی حرفه‌ ای تبدیل کرده است.

متریال، فولاد و مشخصات فنی استراکچر کوبشی پنل خورشیدی

در استراکچر کوبشی پنل خورشیدی، متریال صرفاً «مصالح مصرفی» نیست؛ بلکه عامل تعیین‌ کننده دوام، پایداری سازه و هزینه واقعی پروژه در بلندمدت است. انتخاب صحیح فولاد، نوع پروفیل و پوشش سطحی، تفاوت میان یک سازه موقت و یک استراکچر نیروگاهی قابل اتکا را مشخص می‌ کند.

این سیستم به‌ طور ذاتی برای تولید صنعتی، تیراژ بالا و عملکرد بلندمدت در فضای باز طراحی شده و به همین دلیل، مشخصات متریال آن باید کاملاً کنترل‌ شده و مهندسی‌ شده باشد.

فولاد سازه‌ ای؛ هسته اصلی استراکچر کوبشی

تمام اجزای باربر در استراکچر کوبشی از فولاد سازه‌ ای انتخاب می‌ شوند؛ فولادی که بتواند هم بارهای استاتیکی و هم بارهای دینامیکی ناشی از باد و شرایط محیطی را تحمل کند.

در یک طراحی استاندارد:

• گرید فولاد بر اساس محاسبات سازه‌ ای انتخاب می‌ شود.
• مقاومت مکانیکی با حداقل وزن ممکن تأمین می‌ گردد.
• یکنواختی خواص مکانیکی در تیراژ بالا حفظ می‌ شود.

این رویکرد باعث می‌ شود مصرف فولاد هدفمند و بهینه باشد، نه صرفاً محافظه‌ کارانه و پرهزینه.

پروفیل‌ های C و مقاطع فرم‌ دهی‌ شده؛ تعادل میان مقاومت و وزن

در بخش عمده‌ ای از استراکچر خورشیدی، به‌ ویژه در ستون‌ ها، تیرها و ریل‌ های نصب پنل، از پروفیل‌ های C شکل و مقاطع سردنورد شده استفاده می‌ شود. این انتخاب کاملاً مهندسی است، نه سلیقه‌ ای.

مزیت این مقاطع در پروژه‌ های نیروگاهی:

• نسبت مقاومت به وزن مناسب
• دقت ابعادی بالا برای مونتاژ سریع
• سازگاری کامل با سیستم‌ های کلمپ و پنل
• کاهش بار مرده کل سازه

در پروژه‌ های بزرگ، همین بهینه‌ سازی مقطع می‌ تواند تفاوت قابل‌ توجهی در هزینه نهایی ایجاد کند.

پوشش گالوانیزه گرم؛ خط دفاعی در برابر خوردگی

از آنجا که استراکچر کوبشی به‌ صورت دائمی در تماس با خاک، رطوبت و شرایط محیطی قرار دارد، حفاظت در برابر خوردگی یک الزام است، نه گزینه انتخابی.

پوشش گالوانیزه گرم در این سیستم:

• تمام سطوح داخلی و خارجی مقاطع را محافظت می‌ کند.
• مقاومت بالا در برابر رطوبت، باران و شرایط خورنده ایجاد می‌ کند.
• عمر مفید سازه را متناسب با طول عمر نیروگاه تضمین می‌ نماید.

یکپارچگی پوشش در تمام اجزا ،از شمع‌ ها تا پیچ‌ و مهره‌ ها، نقش کلیدی در عملکرد بلندمدت سیستم دارد.

ضخامت‌ ها و تلرانس‌ ها؛ جزئیات تصمیم‌ ساز برای واحد خرید

در استراکچر کوبشی نیروگاهی، ضخامت مقاطع و تلرانس‌ های تولید نباید به‌ صورت کلی و مبهم تعریف شوند. این پارامترها:

• مستقیماً بر ایمنی سازه اثر می‌ گذارند.
• روی وزن نهایی و قیمت تمام‌ شده تأثیر دارند.

کیفیت مونتاژ در سایت را تعیین می‌ کنند.

به همین دلیل، در یک سیستم حرفه‌ای:

ضخامت‌ ها بر اساس محاسبات واقعی مشخص می‌ شوند.

• تلرانس‌ ها برای تولید صنعتی تعریف می‌ گردند.
• کیفیت متریال قابل ردیابی و کنترل است.

پوشش ضدخوردگی پیشرفته برای جزئیات حساس استراکچر کوبشی

در استراکچر کوبشی پنل خورشیدی، اگرچه گالوانیزه گرم پوشش اصلی مقاطع فولادی است، اما در اتصالات، پیچ‌ و مهره‌ ها و قطعات رزوه‌ دار استفاده از پوشش زینک‌ فلیک (Zinc Flake Coating) یک انتخاب کاملاً مهندسی و نیروگاهی محسوب می‌ شود.

زینک‌ فلیک یک  غیرالکترولیتی و چندلایه بر پایه پولک‌ های روی و آلومینیوم است که بدون ایجاد تردی هیدروژنی، مقاومت بسیار بالایی در برابر خوردگی ایجاد می‌ کند. این ویژگی، آن را به گزینه‌ ای ایده‌ آل برای قطعاتی تبدیل می‌ کند که دقت ابعادی و عملکرد مکانیکی آن‌ ها حیاتی است.

مزایای کلیدی زینک‌ فلیک در استراکچر کوبشی:

• مقاومت خوردگی بسیار بالا حتی در ضخامت کم
• حفظ دقیق رزوه و تلرانس پیچ‌ و مهره
• عدم تردی هیدروژنی (برتری مهم نسبت به آبکاری‌ های سنتی)
• سازگاری عالی با گالوانیزه گرم سایر اجزای سازه
• عملکرد قابل اتکا در محیط‌ های مرطوب و خورنده

در پروژه‌ های نیروگاهی حرفه‌ ای، استفاده از زینک‌ فلیک برای اتصالات به این معناست که ضعیف‌ ترین نقطه سازه، یعنی اتصال، به نقطه‌ ای قابل اعتماد تبدیل می‌ شود. این انتخاب، مستقیماً بر دوام سازه، سهولت نگه‌ داری و عملکرد بلندمدت نیروگاه اثر می‌ گذارد.

استراکچر کوبشی زمانی به یک راهکار واقعی نیروگاهی تبدیل می‌ شود که فولاد آن بر اساس طراحی انتخاب و پروفیل‌ ها برای تولید صنعتی بهینه شده باشند.

در چنین شرایطی، سازه نه‌ تنها وظیفه نگهداری پنل‌ ها را انجام می‌ دهد، بلکه به دارایی پایدار نیروگاه در طول عمر پروژه تبدیل می‌ شود.

در دنیای امروز، انرژی خورشیدی به عنوان یکی از پایدارترین منابع انرژی، به سرعت در حال گسترش است. اما برای تحقق بهره‌ برداری بهینه از این منبع، یک سازه مستحکم، دقیق و مهندسی‌ شده ضروری است. استراکچر کوبشی خورشیدی با طراحی پیشرفته و استفاده از متریال‌ های با کیفیت بالا، راه‌ حلی ایده‌ آل برای پروژه‌ های مگاواتی و نیروگاه‌ های خورشیدی فراهم می‌ کند.

انتخاب صحیح این سیستم برای پروژه‌ های Utility-Scale نه تنها در کاهش هزینه‌ های اجرایی و زمان نصب تأثیرگذار است، بلکه به دوام بلندمدت و عملکرد پایدار نیروگاه در طول سال‌ ها کمک می‌کند. طراحی بهینه و استفاده از فولاد سازه‌ ای، پروفیل‌ های C و پوشش‌ های ضدخوردگی، ضامن عملکرد مطمئن این سیستم در تمام شرایط آب‌ و هوایی است.

از آنجا که هر پروژه خورشیدی نیاز به راهکاری منحصر به فرد دارد، استراکچر کوبشی پنل خورشیدی، با مزایای فراوان خود، می‌ تواند بهترین انتخاب برای پیمانکاران، مشاوران و کارفرمایان پروژه‌ های نیروگاهی باشد.

برای کسب اطلاعات بیشتر و مشاوره فنی اختصاصی و خرید استراکچر کوبشی پنل خورشیدی، تیم ما آماده است تا شما را در هر مرحله از پروژه همراهی کند.

هم‌ اکنون با ما تماس بگیرید و پروژه خود را با راه‌حل‌ های نوین و پایدار به بهره‌ برداری برسانید.
