کلمپ U شکل پنل خورشیدی

شاهین فلز سپاهان با سال‌ ها تجربه در صنعت انرژی‌ های تجدیدپذیر، کلمپ یو (U) میانی با بالاترین کیفیت و استانداردهای جهانی را برای نیروگاه‌ های خورشیدی تولید و عرضه می‌ کند. محصولات ما با تکیه بر دانش فنی روز و استفاده از مواد اولیه درجه یک، پاسخگوی نیازهای پروژه‌های خانگی تا صنعتی در سراسر ایران هستند.

کلمپ یو (U) میانی چیست؟

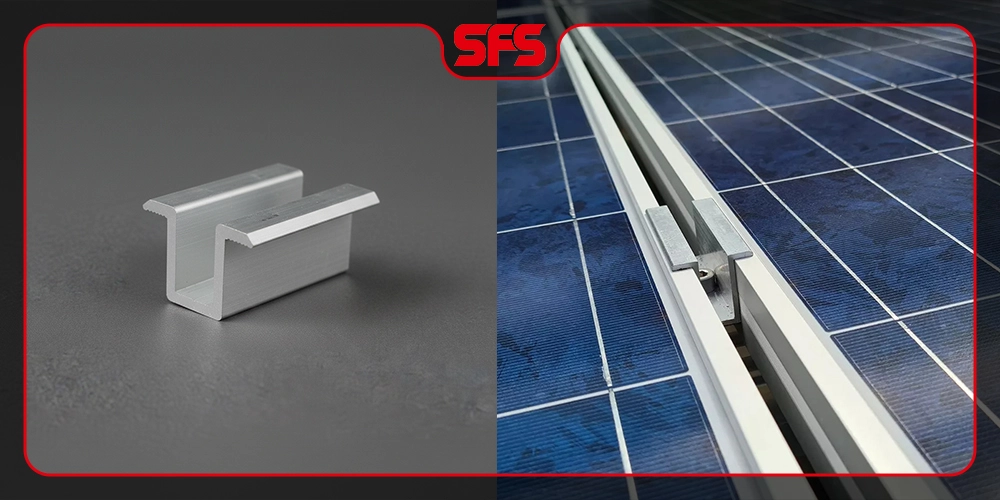

کلمپ یو یا کلمپ U شکل (به انگلیسی: Middle Clamp یا Mid Clamp) یکی از اجزای کلیدی و حیاتی در سیستم نصب پنل‌ های خورشیدی است که وظیفه اتصال ایمن و محکم دو پنل مجاور به ریل یا پروفیل آلومینیومی استراکچر را بر عهده دارد.

این قطعه نقش بسیار مهمی در حفظ ثبات و جلوگیری از حرکت یا آسیب پنل‌ ها در برابر عوامل خارجی مانند باد و بارهای برفی ایفا می‌ کند. به دلیل شکل U مانند آن، این کلمپ قادر است فریم دو پنل خورشیدی که در کنار یکدیگر قرار گرفته‌اند را به طور همزمان در خود جای داده و آن‌ها را به ریل متصل کند.

نام‌های دیگر کلمپ یو:

کلمپ میانی
کلمپ U شکل
Middle Clamp (English)
Mid Clamp (English)
Solar Panel Middle Clamp
PV Mid Clamp
Intermediate Clamp

کاربرد کلمپ میانی یو در سیستم‌ های خورشیدی

کلمپ میانی برای استفاده بین دو پنل و اتصال آن‌ ها به ریل یا پروفیل استراکچر استفاده می‌شود. این قطعه در نقاط میانی آرایش پنل‌ ها نصب می‌ شود و نقش اصلی آن عبارت است از:

✅ اتصال محکم پنل‌ ها به ریل: تضمین استحکام و پایداری در برابر نیروهای وارده

✅ حفظ فاصله استاندارد: نگهداری فاصله مناسب و یکنواخت بین پنل‌ های خورشیدی برای بهینه‌ سازی تولید انرژی

✅ جلوگیری از حرکت پنل‌ ها: ثابت نگه داشتن پنل‌ ها در موقعیت طراحی شده

✅ توزیع یکنواخت بار: انتقال بارهای وارده از پنل به ساختار به صورت متوازن

✅ محافظت از فریم پنل: جلوگیری از آسیب به لبه‌ های آلومینیومی پنل در اثر اصطکاک یا فشار

چرا کلمپ میانی برای نیروگاه خورشیدی ضروری است؟

نصب پنل‌ های خورشیدی بدون استفاده از کلمپ‌ های باکیفیت و استاندارد، می‌ تواند منجر به مشکلات جدی از جمله:

❌ لق شدن پنل‌ ها در اثر باد و لرزش

❌ شکستگی یا ترک خوردگی فریم پنل‌ ها

❌ ناهماهنگی در آرایش و کاهش بازدهی

❌ افزایش هزینه‌ های تعمیر و نگهداری

❌ کاهش عمر مفید سیستم خورشیدی

کلمپ یو شاهین فلز سپاهان با طراحی مهندسی شده و استفاده از آلومینیوم آنودایز شده، تمامی این چالش‌ ها را برطرف کرده و امنیت و دوام سیستم شما را تضمین می‌کند.

ویژگی‌ های برجسته کلمپ U شاهین فلز سپاهان

ساخت از آلومینیوم آلیاژی AL6005-T5 : سبک‌ وزن، مقاوم و بادوام
پوشش آنودایز: محافظت در برابر خوردگی و شرایط آب و هوایی سخت
سازگاری با تمام برندها: قابل استفاده برای پنل‌ های خورشیدی با ضخامت فریم 30 تا 50 میلی‌ متر
نصب سریع و آسان: طراحی کاربرپسند برای کاهش زمان نصب
مقاومت بالا: استحکام مکانیکی عالی در برابر بارهای باد و برف
استاندارد بین‌ المللی: تولید بر اساس استانداردهای جهانی کیفیت

تفاوت کلمپ میانی با کلمپ انتهایی

ویژگی	کلمپ میانی (U)	کلمپ انتهایی (Z)
موقعیت نصب	بین دو پنل مجاور	انتهای هر ردیف پنل
شکل ظاهری	U شکل	Z شکل
تعداد پنل‌های متصل	2 پنل	1 پنل
کاربرد اصلی	اتصال پنل‌های میانی	بستن و پایان دادن به ردیف

مشخصات فنی کلمپ یو (U) میانی شاهین فلز سپاهان

شاهین فلز سپاهان با بهره‌ گیری از فناوری روز و استانداردهای بین‌ المللی، کلمپ u میانی را با بالاترین کیفیت و مشخصات فنی دقیق تولید می‌ کند. در ادامه، مشخصات کامل این محصول ارائه شده است:

مشخصات مواد و ساخت

پارامتر	مشخصات	توضیحات
جنس بدنه کلمپ	آلومینیوم آلیاژی AL6005-T5 / AL6063-T5	آلیاژ 6063 دارای سختی بالا، خواص مکانیکی مناسب، جلوه آنودایز عالی و قابلیت ماشین‌کاری و سوراخ‌کاری بسیار خوب است
نوع پوشش	آنودایز (Anodized)	پوشش آنودایزینگ، مقاومت بالا در برابر خوردگی و رطوبت را فراهم می‌کند
ضخامت پوشش آنودایز	حداقل 15 میکرون	مطابق با استاندارد ASTM B221
رنگ استاندارد	نقره‌ای (Silver)	امکان تولید در رنگ‌های شامپاینی، برنز و مشکی با سفارش
جنس پیچ	فولاد گالوانیزه گرم	پیچ گالوانیزه آلن خور 4 سانتی‌متر مقاوم در برابر زنگ‌ زدگی
استاندارد تولید	ISO 9001, DIN, ASTM	کنترل کیفیت دقیق در تمامی مراحل

ابعاد و ظرفیت

مشخصه	مقدار	کاربرد
محدوده ضخامت فریم پنل	30 تا 57 میلی‌متر	سازگار با اکثر برندهای پنل خورشیدی
عرض کلمپ	35-42 میلی‌متر	بسته به مدل و نوع ریل
ارتفاع کلمپ	28-35 میلی‌متر	فاصله مناسب برای گردش هوا
طول پیچ	40 میلی‌متر (4 سانتی‌متر)	ایجاد اتصال محکم و ایمن
سایز آلن پیچ	4 یا 5 میلی‌متر	نصب آسان با آچار آلن
وزن هر کلمپ	45-65 گرم	سبک و قابل حمل

مشخصات مکانیکی و عملکردی

پارامتر	مقدار	استاندارد
گشتاور توصیه شده پیچ	10-15 Nm (نیوتن متر)	طبق دستورالعمل سازنده پنل
حداکثر بار مجاز	تا 150 کیلوگرم	با توجه به توزیع وزن پنل
مقاومت در برابر کشش	بیش از 3000 N	آزمایش شده در آزمایشگاه
مقاومت در برابر باد	تا سرعت 120 کیلومتر در ساعت	مطابق استانداردهای ساتبا
مقاومت در برابر بار برف	تا 5400 Pa	برای مناطق سردسیر
دامنه دمایی کاری	40- تا +85 درجه سانتی‌گراد	مناسب تمامی مناطق ایران
عمر مفید	بیش از 25 سال	در شرایط استاندارد نصب

گواهینامه‌ ها و استانداردهای کیفیت

ISO 9001:2015 : سیستم مدیریت کیفیت
ASTM B221 : استاندارد آلومینیوم اکسترود شده
DIN EN 755 : استاندارد اروپایی پروفیل آلومینیوم
IEC 61215 : سازگاری با استاندارد پنل‌های خورشیدی
گواهی تست بارگذاری : آزمایش در شرایط واقعی
تاییدیه ساتبا : مطابق با الزامات سازمان انرژی‌ های تجدیدپذیر

ویژگی‌ های فیزیکی آلومینیوم AL6005-T5

خصوصیت	مقدار
چگالی	2.70 گرم بر سانتی‌متر مکعب
استحکام کششی	260 MPa
استحکام تسلیم	215 MPa
ازدیاد طول	8%
سختی برینل	95 HB
ضریب انبساط حرارتی	23.4 × 10⁻⁶ /°C
هدایت الکتریکی	43% IACS

مزایای فنی کلمپ میانی U شاهین فلز سپاهان

سبک‌ وزن اما فوق‌العاده مقاوم: ترکیب ایده‌ آل وزن پایین و استحکام بالا
مقاومت عالی در برابر خوردگی: امکان نصب در مناطق گرم و مرطوب مانند سواحل جنوبی
طراحی ارگونومیک: نصب و سرویس آسان بدون نیاز به ابزار تخصصی
استحکام طولانی‌مدت: عمر مفید 25+ سال بدون نیاز به تعویض
قابلیت بازیافت 100%: دوستدار محیط زیست
رنگ ثابت: بدون تغییر رنگ در طول عمر مفید
عایق الکتریکی: بدون ایجاد اتصال کوتاه الکتریکی

کنترل کیفیت در تولید

شاهین فلز سپاهان در هر مرحله از تولید، کنترل‌ های دقیق کیفیت را اعمال می‌ کند:

بازرسی مواد اولیه: استفاده از مواد اولیه فابریک و درجه یک
کنترل فرآیند اکستروژن: دقت ابعادی و یکنواختی سطح مقطع
آزمون آنودایز: بررسی ضخامت و کیفیت پوشش
تست مکانیکی: آزمون کشش، فشار و خستگی
بازرسی نهایی: کنترل ظاهری و ابعادی 100%
تست نصب: شبیه‌ سازی شرایط واقعی نصب

خرید کلمپ میانی U شکل شاهین فلز سپاهان

برای خرید کلمپ u ، کافی است با واحد فروش شاهین فلز سپاهان تماس بگیرید.
