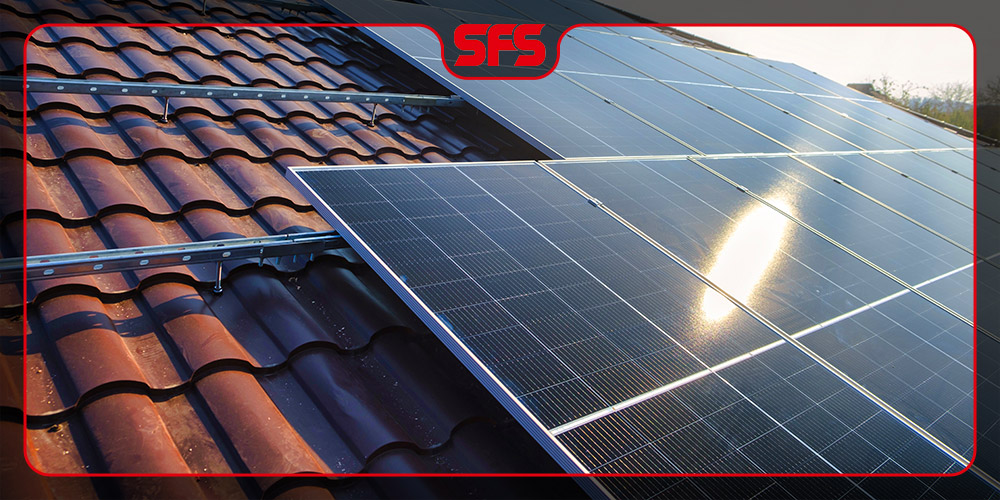

استراکچر پنل خورشیدی شیروانی
استراکچر پنل خورشیدی شیروانی، یک سازه فلزی تخصصی است که برای نصب ایمن و بهینه پنل های خورشیدی بر روی سقف های شیروانی طراحی شده است. این سیستم نگهدارنده با بهرهگیری از جدیدترین فناوریهای مهندسی و متریالهای مقاوم، امکان بهرهبرداری حداکثری از انرژی خورشیدی را در ساختمان های دارای سقف شیروانی فراهم میکند.
ویژگی های برجسته
طراحی این استراکچر با در نظر گرفتن شرایط اقلیمی متنوع ایران انجام شده و دارای مزایای منحصر به فردی است:
- مقاومت فوقالعاده در برابر باد و طوفان با قابلیت تحمل سرعت باد تا ۱۲۰ کیلومتر بر ساعت
- سازگار با انواع مختلف سقفهای شیروانی شامل ورقهای گالوانیزه، سفال و ساندویچ پنل
- ساخته شده از آلومینیوم آنودایز شده و استیل ضد زنگ گرید A2 برای عمر طولانی
- دارای گارانتی ۵ ساله و خدمات پشتیبانی فنی مادامالعمر
کاربردهای استراکچر پنل خورشیدی شیروانی
این سیستم نگهدارنده برای انواع پروژههای خورشیدی قابل استفاده است:
- نیروگاههای خورشیدی خانگی
- ساختمانهای مسکونی و تجاری با سقف شیروانی
- ویلاها و مجتمعهای تفریحی
- سولههای صنعتی و کشاورزی
انتخاب استراکچر مناسب یکی از مهمترین عوامل در بهینهسازی عملکرد سیستم خورشیدی است. این محصول با مزایای متعددی همراه است که شامل افزایش طول عمر پنلهای خورشیدی از طریق توزیع مناسب وزن، کاهش هزینههای نگهداری به واسطه استفاده از متریال با کیفیت، و قابلیت نصب سریع و آسان با حداقل دستکاری در سقف میباشد. همچنین، قابلیت تنظیم زاویه این استراکچر امکان دستیابی به بالاترین بازده انرژی را فراهم میکند که این ویژگیها در مجموع باعث میشود تا این محصول به گزینهای ایدهآل برای سیستمهای خورشیدی تبدیل شود.
مشخصات فنی استراکچر پنل خورشیدی شیروانی
استراکچر پنل خورشیدی با بهرهگیری از مواد اولیه باکیفیت و مقاوم ساخته شده است. این سازه از پروفیل با ضخامت ۳ میلیمتر به عنوان اجزای اصلی استفاده میکند و برای اتصالات آن از قطعات استیل ضد زنگ گرید A2-70 بهره میبرد. همچنین، واشر و پیچهای به کار رفته در این ساختار از نوع گالوانیزه گرم یا زینک فلیک هستند که مقاومت بالایی در برابر خوردگی از خود نشان میدهند. برای تکمیل این مجموعه، از کلمپهای مخصوص آلومینیومی با روکش آنودایز استفاده شده است که این ترکیب مواد، دوام و استحکام بالای سازه را تضمین میکند.
در زمینه مشخصات ابعادی، پایه نگهدارنده شیروانی دارای پایه هایی با قابلیت تنظیم ارتفاع از ۱۰ تا ۱۵ سانتی متر است. ریل های به کار رفته در این سازه دارای عرض ۴۰ میلی متر بوده و طول آن ها متناسب با ابعاد پنل، به صورت استاندارد ۴ متری طراحی شده است. این سیستم قابلیت نصب پنل را در هر دو حالت عمودی و افقی فراهم میکند.
از نظر ظرفیت تحمل بار، این سازه قادر است تا وزنی معادل ۵۰ کیلوگرم بر متر مربع را تحمل کند و در برابر بادهایی با سرعت تا ۱۲۰ کیلومتر بر ساعت مقاومت نماید. همچنین، توانایی تحمل بار برف تا ۲۰۰ کیلوگرم بر متر مربع را دارا میباشد و با ضریب اطمینان ۱.۵ طراحی شده است.
در بخش ویژگی های فنی، این استراکچر امکان تنظیم زاویه نصب از ۱۵ تا ۴۵ درجه را فراهم میکند و فاصله بین پایههای آن حداکثر ۱.۵ متر تعیین شده است. با عمر مفید بیش از ۲۵ سال، این سازه در برابر اشعه UV مقاوم بوده و میتواند نوسانات دمایی از -۴۰ تا +۸۵ درجه سانتیگراد را تحمل کند.
راهنمای نصب پایه پنل خورشیدی شیروانی
نصب صحیح استراکچر پنل خورشیدی، نقش کلیدی در عملکرد بهینه و ایمنی سیستم خورشیدی شما دارد. در این راهنما، مراحل نصب را به صورت گام به گام شرح میدهیم.
ابزار مورد نیاز
برای نصب استراکچر به ابزار زیر نیاز دارید:
- آچار تخت و رینگی سایز ۱۳ و ۱۷
- دریل و متههای فلز و چوب
- متر و تراز
- ماژیک علامتگذاری
- پیچگوشتی چهارسو
- دستکش و عینک ایمنی
- طناب ایمنی برای کار در ارتفاع
نصب استراکچر پنل خورشیدی شیروانی طی پنج مرحله اصلی انجام میشود که با رعایت دقیق آنها میتوان به نصبی ایمن و استاندارد دست یافت. در مرحله نخست، آمادهسازی سطح نصب انجام میشود که شامل بررسی کامل سقف از نظر استحکام و نشتی، تمیز کردن سطح نصب، علامتگذاری نقاط نصب و اطمینان از فاصلهگذاری مناسب بین ردیفهای پنل است.
مرحله دوم به نصب پایههای اصلی اختصاص دارد که با سوراخکاری دقیق محل نصب پایهها آغاز میشود. سپس پایههای L شکل با پیچ و رولپلاک مناسب نصب شده و محل نصب آنها با چسب سیلیکون مخصوص آببندی میشود. تراز کردن تمامی پایهها در یک راستا از اهمیت ویژهای برخوردار است.
در مرحله سوم، نصب ریلهای طولی انجام میشود که شامل اتصال ریلها به پایههای L شکل، تنظیم فاصله بین آنها متناسب با ابعاد پنل و محکم کردن اتصالات با گشتاور مناسب است. تراز بودن ریلها در تمام طول باید به دقت بررسی شود.
مرحله چهارم به نصب کلمپهای میانی و کناری اختصاص دارد. کلمپهای کناری در ابتدا و انتهای هر ردیف نصب شده و کلمپهای میانی در فواصل مشخص شده قرار میگیرند. اطمینان از محکم بودن تمامی اتصالات در این مرحله ضروری است.
در نهایت، مرحله پنجم شامل نصب خود پنلهای خورشیدی است که باید با دقت روی استراکچر قرار گیرند. در این مرحله، تنظیم فاصله حداقل ۲ سانتیمتری بین پنلها، محکم کردن کلمپها با گشتاور استاندارد و بررسی نهایی استحکام اتصالات انجام میشود.
رعایت نکات ایمنی در تمام مراحل نصب از اهمیت ویژهای برخوردار است. استفاده از تجهیزات ایمنی کار در ارتفاع، اطمینان از محکم بودن تمامی اتصالات، خودداری از نصب در شرایط جوی نامناسب، رعایت فواصل استاندارد بین پنلها و استفاده از حداقل دو نفر برای نصب، از جمله مهمترین نکات ایمنی هستند که باید مورد توجه قرار گیرند.
بازرسی نهایی
پس از اتمام نصب، موارد زیر را کنترل کنید:
- تراز بودن تمامی پنلها
- محکم بودن تمامی اتصالات
- آببندی مناسب محل نصب پایهها
- رعایت فواصل استاندارد
- تمیز بودن سطح پنلها
برای اطمینان از نصب صحیح، توصیه میکنیم از خدمات نصب تخصصی ما استفاده کنید. تیم فنی ما با تجربه کافی در نصب استراکچر، خدمات با کیفیت و تضمین شده ارائه میدهد.
سوالات متدوال
استراکچر شیروانی برای چه نوع سقفهایی مناسب است؟
استراکچر شیروانی ما برای انواع سقفهای شیبدار مناسب است، از جمله:
- سقفهای با پوشش ورق گالوانیزه
- سقفهای سفالی
- سقفهای ساندویچ پنل
- سقفهای با پوشش آردواز
- حداقل شیب مورد نیاز برای نصب، ۱۵ درجه است.
آیا نصب استراکچر باعث آسیب به سقف میشود؟
خیر. سیستم نصب ما با استفاده از پایههای مخصوص و واشرهای آببندی طراحی شده تا کمترین آسیب به سقف وارد شود. تمام نقاط اتصال کاملاً آببندی میشوند و ضمانت عدم نشتی داریم.
حداکثر سرعت باد قابل تحمل چقدر است؟
استراکچر ما برای تحمل سرعت باد تا ۱۲۰ کیلومتر بر ساعت طراحی و تست شده است. این میزان برای اکثر مناطق ایران مناسب است. برای مناطق با شرایط خاص، مدلهای تقویت شده نیز موجود است.
طول عمر استراکچر چقدر است؟
با توجه به استفاده از متریال مرغوب (آلومینیوم آنودایز شده و استنلس استیل)، عمر مفید استراکچر حداقل ۲۵ سال است. محصول دارای ۵ سال گارانتی و ۲۵ سال ضمانت عملکرد است.
آیا نصب نیاز به متخصص دارد؟
اگرچه دستورالعمل نصب ساده است، اما نصب صحیح و ایمن نیازمند تجربه و تجهیزات مناسب است.
زمان نصب چقدر طول میکشد؟
برای یک سیستم خانگی معمولی (۵ کیلووات):
- نصب استراکچر: ۴-۶ ساعت
- نصب پنلها: ۲-۳ ساعت
زمان دقیق بسته به شرایط سقف و دسترسی متفاوت است.
چه نوع پنلهایی را میتوان روی این استراکچر نصب کرد؟
استراکچر ما با تمام پنلهای استاندارد سازگار است:
- پنلهای ۶۰ و ۷۲ سلولی
- برندهای مختلف داخلی و خارجی
- حداکثر وزن: ۲۵ کیلوگرم برای هر پنل
- ابعاد استاندارد: تا ۲ متر در ۱ متر
هزینه نگهداری چقدر است؟
هزینه نگهداری بسیار پایین است. توصیه میکنیم:
- بازدید سالانه اتصالات
- بررسی آببندی هر ۲ سال
- تمیز کردن سطح پنلها هر ۶ ماه
- این خدمات در دوره گارانتی رایگان است.
آیا امکان تنظیم زاویه پنلها وجود دارد؟
بله، استراکچر ما قابلیت تنظیم زاویه از ۱۵ تا ۴۵ درجه را دارد. این قابلیت امکان بهینهسازی زاویه نصب برای حداکثر بازدهی را فراهم میکند.
