پنل خورشیدی دوطرفه چیست و طراحی استراکچر آن چه تفاوتی دارد؟

پنل خورشیدی دوطرفه علاوه بر سطح جلو، بخشی از نوری را که از زمین یا سطوح اطراف بازتاب شده است از پشت دریافت می کند. بنابراین انتخاب استراکچر فقط موضوع نگه داشتن وزن پنل نیست: ارتفاع نصب، فاصله ردیف ها و میزان پوشانده شدن پشت ماژول می توانند بر خروجی اثر بگذارند. مزیت واقعی باید برای محل و آرایش مشخص شبیه سازی شود.

تفاوت پنل دوطرفه و یک طرفه

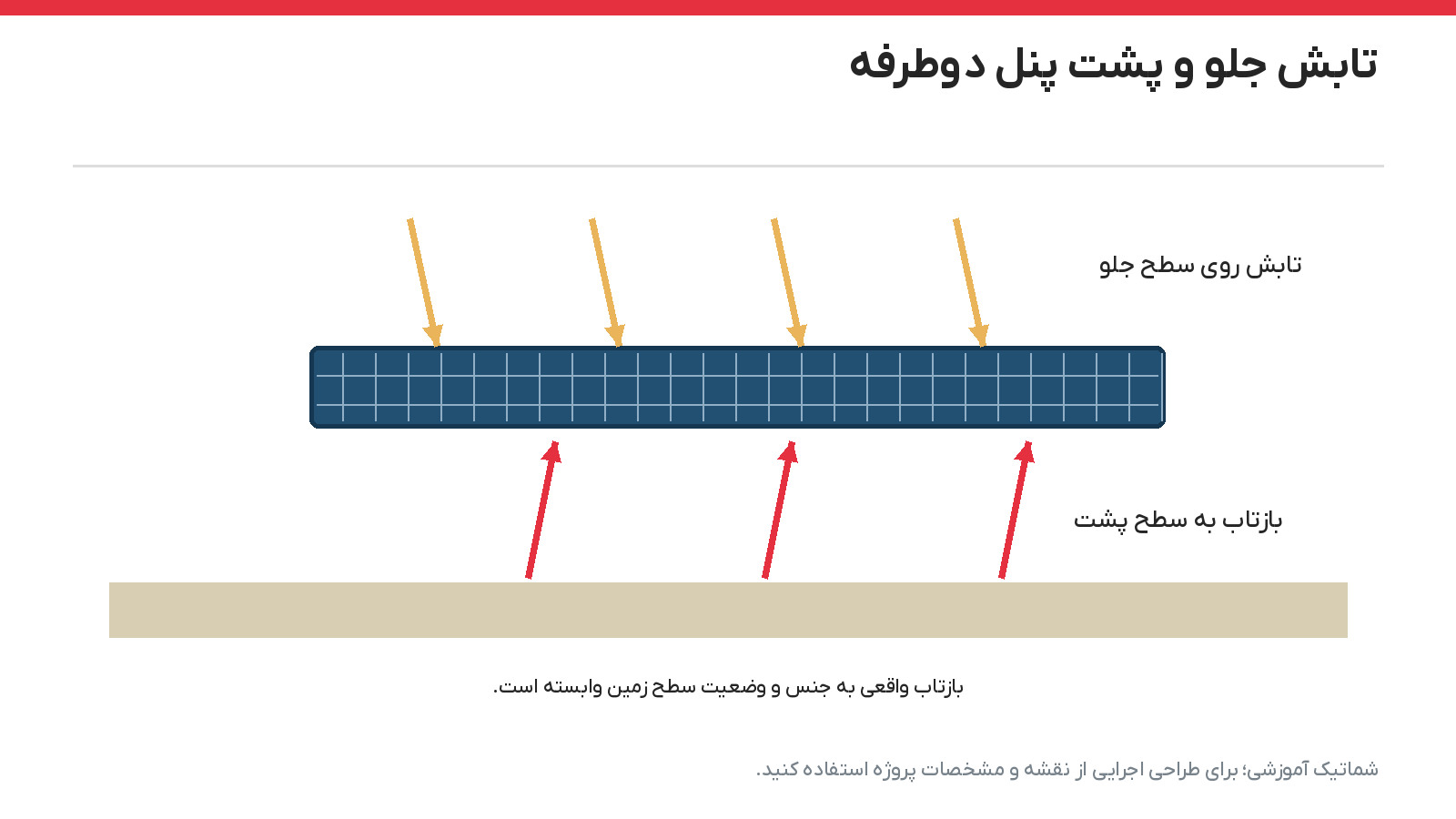

ماژول یک طرفه عمدتا از تابش رسیده به سطح جلو بهره می برد. در ماژول دوطرفه، تابش رسیده به پشت نیز وارد محاسبه تولید می شود. مقدار این سهم ثابت نیست و با رنگ و جنس زمین، پوشش گیاهی، رطوبت، سایه ریل و پایه، ارتفاع و هندسه ردیف ها تغییر می کند. راهنمای انواع پنل خورشیدی به انتخاب فناوری ماژول کمک می کند؛ این مقاله بر سازه آن تمرکز دارد.

نقش آلبدو یا بازتاب سطح زمین

آلبدو نسبت بازتاب نور از سطح است. سطح تیره، خاک روشن و پوشش های مختلف رفتار یکسان ندارند و شرایط سطح در طول سال هم ممکن است عوض شود. برای برآورد پروژه، رنگ سطح را به یک درصد تولید ثابت تبدیل نکنید؛ داده محل و روش مدل سازی لازم است. ابزار مدل سازی پنل دوطرفه آزمایشگاه ملی انرژی تجدیدپذیر آمریکا، آلبدو، ارتفاع آزاد، شیب و گام ردیف ها را به عنوان ورودی های جداگانه در نظر می گیرد.

ارتفاع استراکچر چه اثری دارد؟

افزایش فاصله پشت پنل از زمین می تواند دریافت تابش بازتابی و دسترسی شست وشو را تغییر دهد. در عوض، ارتفاع بیشتر ممکن است بار باد، طول پایه، نیاز فونداسیون و هزینه را افزایش دهد. ارتفاع مناسب نقطه تعادل عملکرد انرژی و طرح سازه است؛ نمی توان برای همه زمین ها یک ارتفاع قطعی نسخه کرد.

سایه اندازی خود سازه بر پشت ماژول

ریل، مهاربند، کابل و جعبه های نصب شده پشت پنل ممکن است روی سلول های پشت سایه بیندازند. نقشه استراکچر باید با ابعاد پنل و نقاط مجاز تکیه گاه دیتاشیت هماهنگ شود. اگر سازه برای یک پنل یک طرفه طراحی شده، جایگزینی ماژول دوطرفه بدون بررسی چیدمان پشت و اتصالات تصمیم مناسبی نیست.

فاصله ردیف ها و زاویه نصب

ردیف های نزدیک تر از زمین کمتری استفاده می کنند، ولی احتمال سایه بین ردیف ها و کاهش تابش پشت را بالا می برند. ردیف های دورتر فضای بیشتری می خواهند. شیب نصب نیز بر تابش جلو، سایه و مساحت زمین اثر می گذارد. این متغیرها باید همراه تولید سالانه و هزینه زمین بهینه شوند. روش بررسی فاصله ردیف ها برای شروع مفید است، اما پروژه دوطرفه به مدل کردن تابش پشت نیز نیاز دارد.

هنگام استعلام استراکچر چه مدارکی بدهیم؟

دیتاشیت پنل شامل ابعاد، وزن و نقاط مجاز کلمپ، نقشه زمین و شرایط خاک، طرح اولیه چیدمان، داده باد و خوردگی و مشخصات سطح زمین را آماده کنید. انتخاب کلمپ پنل خورشیدی باید با ضخامت قاب و راهنمای نصب همان ماژول سازگار باشد. بررسی انواع استراکچر نیز برای مقایسه طرح ثابت و گزینه های دیگر کمک می کند.

پرسش های متداول

آیا پنل دوطرفه همیشه برق بیشتری تولید می کند؟

لزوما به اندازه ای که هزینه اضافه را توجیه کند، خیر. مزیت نسبت به گزینه دیگر به محل، سطح زمین، ارتفاع، سایه و هزینه چرخه عمر بستگی دارد و باید در همان پروژه محاسبه شود.

آیا برای پنل دوطرفه استراکچر کاملا متفاوت لازم است؟

همیشه نه. اما نقاط اتصال، سایه پشت ماژول و هندسه ردیف باید دوباره کنترل شوند؛ نام «دوطرفه» به تنهایی مشخصات سازه را تعیین نمی کند.

یک مقایسه درست چگونه انجام می شود؟

برای سنجش پنل یک طرفه و دوطرفه، فقط توان نامی روی برچسب را روبه روی هم نگذارید. دو گزینه را با مساحت، شرایط تابش، محدودیت زمین، نوع سازه، تولید سالانه مدل شده و هزینه نصب مقایسه کنید. ممکن است پنل دوطرفه در محلی با پشت کاملا سایه دار مزیت کمتری از انتظار داشته باشد؛ در زمین با بازتاب مناسب و چیدمان درست نتیجه متفاوت است.

پوشش زمین در طول عمر پروژه

بازتاب سطح ممکن است با گرد و خاک، رشد گیاه، تغییر رنگ خاک یا اجرای کف سازی تغییر کند. فرض آلبدوی اولیه را مستند کنید و در سناریوی نگهداری یا تغییر کاربری زمین دوباره بسنجید. ارائه یک درصد افزایش تولید بدون توضیح این فرض ها، برای تصمیم سرمایه گذاری قابل اتکا نیست.

هماهنگی سازه و کابل کشی

چیدمان کابل و تجهیزات پشت ماژول نباید صرفا در آخرین روز نصب تعیین شود. مسیر بست کابل، سایه پشت، دسترسی به کانکتورها و هم بندی سازه در نقشه اولیه دیده شود. در کنار آن، طول پایه و جزئیات فونداسیون برای ارتفاع انتخابی بررسی شوند. شبیه سازی انرژی ممکن است ارتفاع بیشتری پیشنهاد دهد، اما فقط محاسبات سازه و اقتصاد پروژه روشن می کنند اجرای آن مناسب است یا نه.

برای پنل دوطرفه، طراحی سازه و مدل انرژی باید با هم پیش بروند. دیتاشیت ماژول و نقشه چیدمان را در استعلام سازه به شاهین فلز سپاهان ارائه دهید و پیش از تصمیم اقتصادی، تولید واقعی سناریوهای مختلف را با داده محل پروژه مقایسه کنید.
